申请日2015.09.09
公开(公告)日2015.12.30
IPC分类号B01D35/04; F16K27/00
摘要
本实用新型公开了一种用于污水处理池的防堵底阀，包括上阀体和下阀体，上阀体内设有单向阀，上阀体顶部设有出水接头，其特征是：下阀体内分体设置有过滤网罩，过滤网罩上设有滤孔，过滤网罩内部固定有用于驱动过滤网罩旋转的叶轮，叶轮与过滤网罩轴线垂直，下阀体下端设有用于刮除过滤网罩外壁不溶物的刮板。该防堵底阀过滤网罩滤孔较小时也能有效防止过滤网罩堵塞。

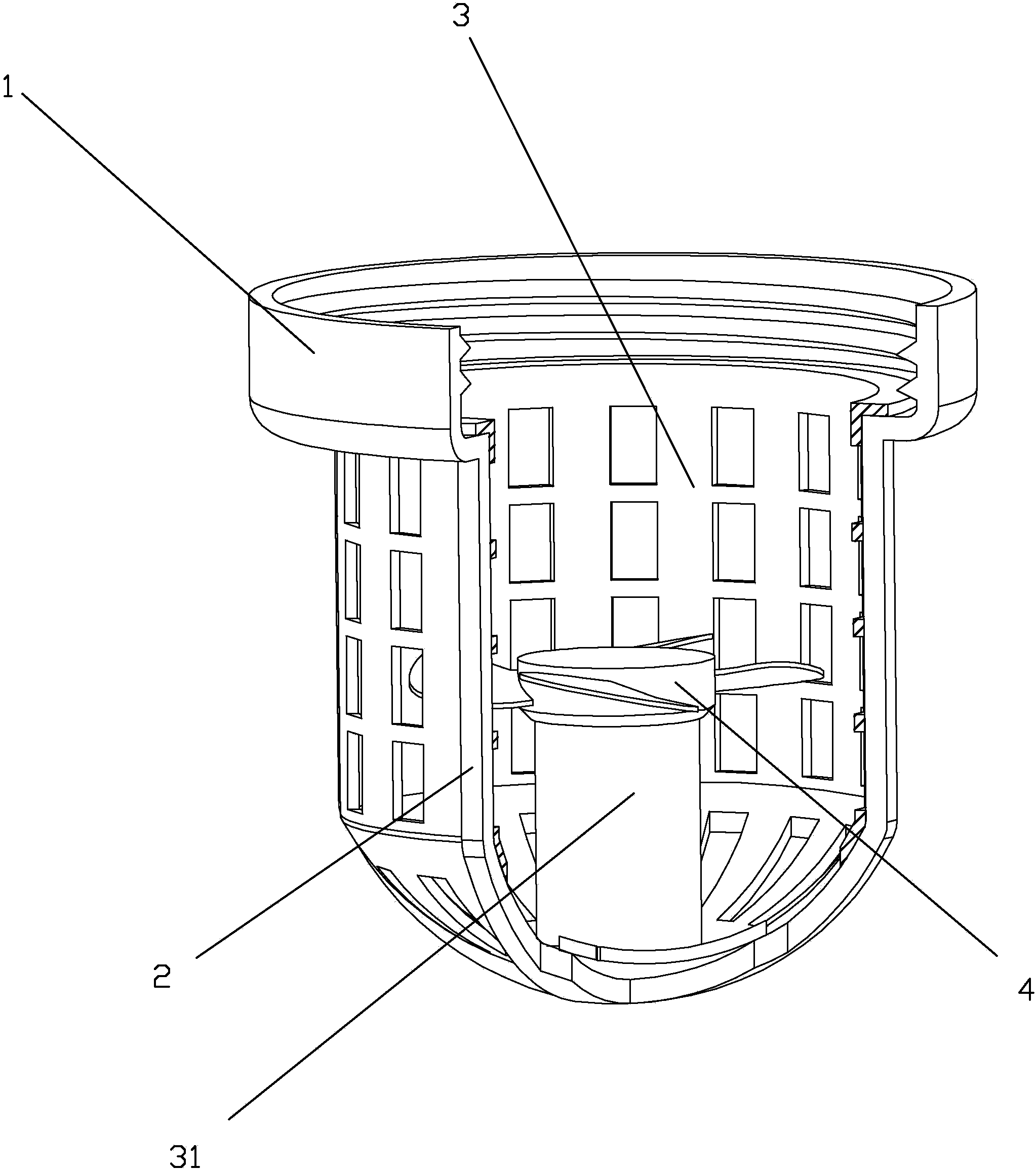

摘要附图
权利要求书
1.一种用于污水处理池的防堵底阀，包括上阀体和下阀体，上阀体内设有单向阀，上阀体顶部设有出水接头，其特征是：下阀体内分体设置有过滤网罩，过滤网罩上设有滤孔，过滤网罩内部固定有用于驱动过滤网罩旋转的叶轮，叶轮与过滤网罩轴线垂直，下阀体下端设有用于刮除过滤网罩外壁不溶物的刮板。
2.根据权利要求1所述的用于污水处理池的防堵底阀，其特征是：所述上阀体和下阀体都由塑料一体注塑而成，下阀体通过螺纹固定在上阀体下端外壁。
3.根据权利要求2所述的用于污水处理池的防堵底阀，其特征是：所述过滤网罩顶部设有翻边，翻边上端面与上阀体下表面抵触。
4.根据权利要求3所述的用于污水处理池的防堵底阀，其特征是：所述过滤网罩内部底面设有固定座，固定座中心设有螺纹孔，叶轮进水面一体设有与螺纹孔配合的螺柱，叶轮拧紧方向与叶轮工作时旋转方向相同。
5.根据权利要求3所述的用于污水处理池的防堵底阀，其特征是：所述叶轮进水面设有倒角。
说明书
用于污水处理池的防堵底阀
技术领域
本实用新型涉及一种底阀,更具体地说，它涉及一种用于污水处理池的防堵底阀。
背景技术
在医药行业中生产药物时会产生大量的废水，废水内有时会混合有不溶物。对废水处理时一般先要将废水集中到沉淀池进行固液分离，使不溶物进行初步沉淀，然后用离心泵将废液抽出进行下一步处理。底阀通常是和离心泵的进水管配合使用，进行取水作业。底阀处在沉淀池内，吸水时仍会有少量不溶物吸入底阀。底阀主要包括了上阀体和下阀体，下阀体上设有过滤网罩，过滤网罩与下阀体一体设置，上阀体内设有单向阀，上阀体顶部设有出水接头，过滤网罩能对吸入底阀的废液起到过滤作用，单向阀能够防止废液倒流。但是现有的底阀的过滤网罩的网孔一般较大，不能起到很好的过滤作用，若吸入的不溶物过大甚至会造成离心泵卡死。若过滤网罩的网孔很小，虽然能够起到较好的过滤作用，但是滤孔上会积聚大量不溶物，阻止废液进入底阀，会影响水泵的正常工作，这时就需要将底阀拆下清洗，但是底阀安装在沉淀池内，拆装不便。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种用于污水处理池的防堵底阀，滤孔较小时也能防止过滤网罩堵塞。
为实现上述目的，本实用新型提供了如下技术方案：一种用于污水处理池的防堵底阀，包括上阀体和下阀体，上阀体内设有单向阀，上阀体顶部设有出水接头，其特征是：下阀体内分体设置有过滤网罩，过滤网罩上设有滤孔，过滤网罩内部固定有用于驱动过滤网罩旋转的叶轮，叶轮与过滤网罩轴线垂直，下阀体下端设有用于刮除过滤网罩外壁不溶物的刮板。
本实用新型优选的：所述上阀体和下阀体都由塑料一体注塑而成，下阀体通过螺纹固定在上阀体下端外壁。
本实用新型优选的：根据权利要求2所述的用于污水处理池的防堵底阀，其特征是：所述过滤网罩顶部设有翻边，翻边上端面与上阀体下表面抵触。
本实用新型优选的：所述过滤网罩内部底面设有固定座，固定座中心设有螺纹孔，叶轮进水面一体设有与螺纹孔配合的螺柱，叶轮拧紧方向与叶轮工作时旋转方向相同。
本实用新型优选的：所述叶轮进水面设有倒角。
与现有技术相比，本实用新型的有益效果是：过滤网罩与下阀体分体设置，过滤网罩内固定有叶轮，当离心泵工作时，废液从过滤网罩外通过滤孔进入底阀，并向上流动，废液向上流动时对叶轮产生冲力，使叶轮旋转并带动过滤网罩一起旋转，下阀体下端设置的刮板能够对过滤网罩外壁上附着的不溶物进行刮除，防止不溶物在滤孔周围堆积阻塞滤孔，即使滤孔较小也能有效地防止滤孔堵塞。
