申请日2015.11.03
公开(公告)日2016.03.09
IPC分类号D06B9/00; D06B23/20
摘要
本实用新型公开了一种能够在室温条件下进行织物减量处理，并且减量废水无排放，经处理后直接回用的涤纶织物室温减量处理及废水回用装置;包括减量缸、挂布棒、量型架、过滤槽和输送泵，挂布棒置于减量缸的上方，量型架置于减量缸内，减量缸的底部设有阀门，减量缸通过管路与过滤槽连接，过滤槽中放置过滤板，过滤槽底部设有开口，并通过管路与输送泵进口连接，输送泵的出口通过管路与减量缸连接，在减量缸与输送泵出口管路的连接处设有阀门。本实用新型可实现织物室温减量处理，无需采用高温工艺，也无需耗用蒸汽，减量废水通过阀门排出并经过滤处理后可直接回用，解决了传统工艺废水的高COD排放问题，实现了工艺废水的循环再利用。
权利要求书
1.一种涤纶织物室温减量处理及废水回用装置，其特征在于：包括减量缸、挂布棒、量型架、过滤槽和输送泵，挂布棒置于减量缸的上方，量型架置于减量缸内，减量缸的底部设有阀门，减量缸通过管路与过滤槽连接，过滤槽中放置过滤板，过滤槽底部设有开口，并通过管路与输送泵进口连接，输送泵的出口通过管路与减量缸连接，在减量缸与输送泵出口管路的连接处设有阀门。
说明书
涤纶织物室温减量处理及废水回用装置
技术领域
本实用新型涉及一种织物减量装置，特别涉及一种涤纶织物室温减量处理及废水回用装置。
背景技术
涤纶织物经过碱减量后手感及悬垂度非常好，俗称仿真丝。目前的织物碱减量设备无论是高温高压机缸减量、间歇式减量，还是连续式减量装置，都是与高温高压工艺或蒸汽气蒸工艺配套的设备。传统工艺反应温度高，蒸汽用量大，碱剂反应不完全，特别是减量废水的COD非常高，甚至高达50000。目前的织物减量装置中的减量废水均直接排放，如此高COD的废水给节能减排和环境治理造成很大压力。故需研究涤纶织物室温减量和废水处理工艺，并设计相应的处理装置。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供一种能够在室温条件下进行织物减量处理，并且减量废水无排放，经处理后直接回用的涤纶织物室温减量处理及废水回用装置。

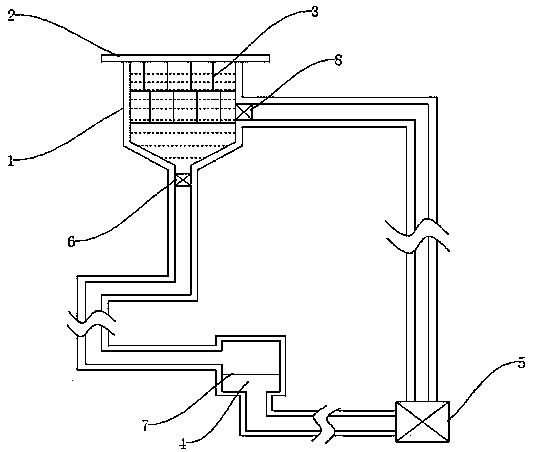

为了达到上述目的，本实用新型所设计的涤纶织物室温减量处理及废水回用装置，包括减量缸、挂布棒、量型架、过滤槽和输送泵，挂布棒置于减量缸的上方，量型架置于减量缸内，减量缸的底部设有阀门，减量缸通过管路与过滤槽连接，过滤槽中放置过滤板，过滤槽底部设有开口，并通过管路与输送泵进口连接，输送泵的出口通过管路与减量缸连接，在减量缸与输送泵出口管路的连接处设有阀门。
该涤纶织物室温减量处理及废水回用装置工作时，坯布吊线穿在挂布棒上，并穿过量型架放置在减量缸中，减量缸内加入碱剂和室温减量促进剂，织物在减量缸内冷堆浸渍8-24小时;开启减量缸底部的阀门，将减量废水排放至过滤槽中，废水经过滤板过滤后直接由输送泵回用至减量缸中。
本实用新型的涤纶织物室温减量处理及废水回用装置可实现织物室温减量处理，无需采用高温工艺，也无需耗用蒸汽，减量废水通过阀门排出并经过滤处理后可直接回用，解决了传统工艺废水的高COD排放问题，实现了工艺废水的循环再利用。
