申请日2015.09.10
公开(公告)日2016.01.06
IPC分类号F04D7/04; F04D29/22; B02C21/00
摘要
本实用新型一种船用生活污水粉碎泵属于船用污水泵领域，解决了现有粉碎离心泵吸入能力差和粉碎力不足的问题，采用的技术方案：包括泵体，泵体的底部设置有支撑座，泵体整体为卧式结构，泵体的前端设置有泵进水口，泵体的中部设置有泵出水口，泵体内部设有泵轴，泵出水口处的泵轴上安装有叶轮，泵轴的后端延伸到泵体外部通过联轴器与电机连接，电机带动泵轴在泵体内部转动，所述泵轴的前端设置有随泵轴转动的粉碎轮组件，粉碎轮组件斜上方的泵体上安装有切刀组件，粉碎轮组件的圆周方向的泵体上设置有护环组件，粉碎轮组件后方的泵体上安装有隔板组件，粉碎轮组件与切刀组件、护环组件、隔板组件共同组成多级粉碎机构。

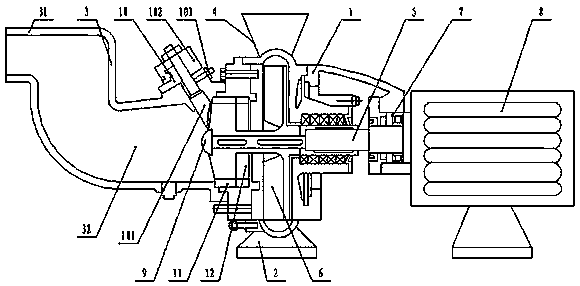

摘要附图
权利要求书
1.一种船用生活污水粉碎泵，其特征在于：包括泵体(1)，泵体(1)的底部设置有支撑座(2)，泵体(1)整体为卧式结构，泵体(1)的前端设置有泵进水口(3)，泵体(1)的中部设置有泵出水口(4)，泵体(1)内部设有泵轴(5)，泵出水口(4)处的泵轴(5)上安装有叶轮(6)，泵轴(5)的后端延伸到泵体(1)外部通过联轴器(7)与电机(8)连接，电机(8)带动泵轴(5)在泵体(1)内部转动;
所述泵轴(5)的前端设置有随泵轴(5)转动的粉碎轮组件(9)，粉碎轮组件(9)斜上方的泵体(1)上安装有切刀组件(10)，粉碎轮组件(9)的圆周方向的泵体(1)上设置有护环组件(11)，粉碎轮组件(9)后方的泵体(1)上安装有隔板组件(12)，粉碎轮组件(9)与切刀组件(10)、护环组件(11)、隔板组件(12)共同组成多级粉碎机构。
2.根据权利要求1所述的一种船用生活污水粉碎泵，其特征在于：所述切刀组件(10)包括切刀(101)，切刀(101)上刀刃的一端延伸到泵体(1)内部与粉碎轮组件(9)相对设置，切刀(101)的另一端延伸到泵体(1)外部通过切刀定位板(102)及夹紧螺钉(103)与泵体(1)固定连接。
3.根据权利要求2所述的一种船用生活污水粉碎泵，其特征在于：所述护环组件(11)包括护环(111)，护环(111)固定设置在粉碎轮外侧的泵体(1)上，所述护环(111)上间隔设置有多个护环刀(112)。
4.根据权利要求3所述的一种船用生活污水粉碎泵，其特征在于：所述隔板组件(12)包括隔板基体(121)，所述隔板基体(121)整体上间隔分布有透空式隔槽(122)，隔板基体(121)端面加工后设置有隔板刃(123)。
5.根据权利要求4所述的一种船用生活污水粉碎泵，其特征在于：所述粉碎轮组件(9)包括用于与泵轴(5)固定连接的轴套(91)，所述轴套(91)的外侧均匀分布有多个粉碎刀(92)，所述粉碎刀(92)的前端设置有前刀刃(93)，后端有后刀刃(94)，前刀刃(93)与切刀(101)构成初级粉碎装置，后刀刃(94)与隔板刃(123)组成细粉碎装置，粉碎刀(92)圆周方向与护环刀(112)组成圆周粉碎装置。
6.根据权利要求1所述的一种船用生活污水粉碎泵，其特征在于：所述泵进水口(3)整体为Z字形，泵进水口(3)朝外的一侧为进水端(31)，另一端直接与粉碎轮组件(9)进口相连通，Z字形的泵进水口(3)自然形成内置蓄水腔(32)。
说明书
一种船用生活污水粉碎泵
技术领域：
本实用新型属于船用污水泵领域，特别是涉及一种船用生活污水粉碎泵。
背景技术：
大中型船舶航行期间，所产生的工作污水及生活污水全部积存到船底部污水舱中，待船到港统一处理后外排。正常情况下，船上配置的污水净化装置安装在污水舱之上，将污水舱中的污水引送到污水净化装置处理必须使用泵输送。因积存在污水舱中的污水含有杂质，甚至含有纤维质杂物、碎塑料制品和一些颗粒物。针对船上污水输送工况及所输送介质的特殊性，现有船用污水输送系统配置的泵为粉碎离心泵。
现有的粉碎离心泵在工作时，只经过一次粉碎，并不能够将污水中塑料制品以及纤维质杂质完全粉碎，长时间工作后，杂质会残留在泵体内，造成粉碎泵损坏，影响正常使用。因此现有粉碎离心泵结构复杂，粉碎力不足，吸入能力差，不能够满足现在船舶污水净化的使用要求。
实用新型内容：
本实用新型克服现有技术存在的不足，解决了现有粉碎离心泵吸入能力差和粉碎力不足的问题，旨在提供一种结构紧凑，合理，粉碎效果好，吸入能力强，运行稳定可靠的一种船用生活污水粉碎泵。
为解决上述技术问题，本实用新型采用的技术方案为：一种船用生活污水粉碎泵，包括泵体，泵体的底部设置有支撑座，泵体整体为卧式结构，泵体的前端设置有泵进水口，泵体的中部设置有泵出水口，泵体内部设有泵轴，泵出水口处的泵轴上安装有叶轮，泵轴的后端延伸到泵体外部通过联轴器与电机连接，电机带动泵轴在泵体内部转动;
所述泵轴的前端设置有随泵轴转动的粉碎轮组件，粉碎轮组件斜上方的泵体上安装有切刀组件，粉碎轮组件的圆周方向的泵体上设置有护环组件，粉碎轮组件后方的泵体上安装有隔板组件，粉碎轮组件与切刀组件、护环组件、隔板组件共同组成多级粉碎机构。
进一步地，所述切刀组件包括切刀，切刀上刀刃的一端延伸到泵体内部与粉碎轮组件相对设置，切刀的另一端延伸到泵体外部通过切刀定位板及夹紧螺钉与泵体固定连接。
进一步地，所述护环组件包括护环，护环固定设置在粉碎轮外侧的泵体上，所述护环上间隔设置有多个护环刀。
进一步地，所述隔板组件包括隔板基体，所述隔板基体整体上间隔分布有透空式隔槽，隔板基体端面加工后设置有隔板刃。
进一步地，所述粉碎轮组件包括用于与泵轴固定连接的轴套，所述轴套的外侧均匀分布有多个粉碎刀，所述粉碎刀的前端设置有前刀刃，后端有后刀刃，前刀刃与切刀构成初级粉碎装置，后刀刃与隔板刃组成细粉碎装置，粉碎刀圆周方向与护环刀组成圆周粉碎装置。
进一步地，所述泵进水口整体为Z字形，泵进水口朝外的一侧为进水端，另一端直接与粉碎轮组件进口相连通，Z字形的泵进水口自然形成内置蓄水腔。
本实用新型与现有技术相比具有以下有益效果：本实用新型在泵进水口处设置粉碎轮组件，切刀组件、护环组件和隔板组件，粉碎轮组件与切刀组件构成初级粉碎装置，对污水内的杂质进行第一次粉碎切割，粉碎轮组件与护环组件组成圆周粉碎装置，对粉碎的杂质进行二次切割，粉碎轮组件和隔板组件组成细粉碎装置，对二次粉碎的细小杂质进行粉碎。相比与原有离心粉碎泵的一次切割，极大的提升了粉碎泵的粉碎能力，有效避免杂质在粉碎泵内残留情况的出现，提升了粉碎泵的使用寿命，减少了维修次数。
