申请日2015.09.11
公开(公告)日2015.12.23
IPC分类号C02F9/14
摘要
本发明规模化养猪场废水深度处理系统，特别涉及养殖业废水处理的综合装备系统，本系统由固液分离器、升流式厌氧污泥床反应器、气浮器、膜生物反应器和消毒池依次联通组成，养猪废水首先通过本系统分离大颗粒污物，继而大部份有机污物通过发酵降解为沼气，使表征废水中有机物含量的COD值显著下降，再通过絮凝剂和溶气泡的气浮作用，除磷、脱氮、去除有机物;然后通过膜生物反应器微生物菌的硝化作用，进一步降低氨氮和除磷，并经精细截留，使出水的悬浮物和浊度接近于零,最后，通过普通消毒剂消毒处理后，即达到《畜禽养殖业污染物排放标准--GB15896-2001》的要求和废水资源化目标，本发明组合科学，各处理单元协调互补，全面提高了废水处理效率。

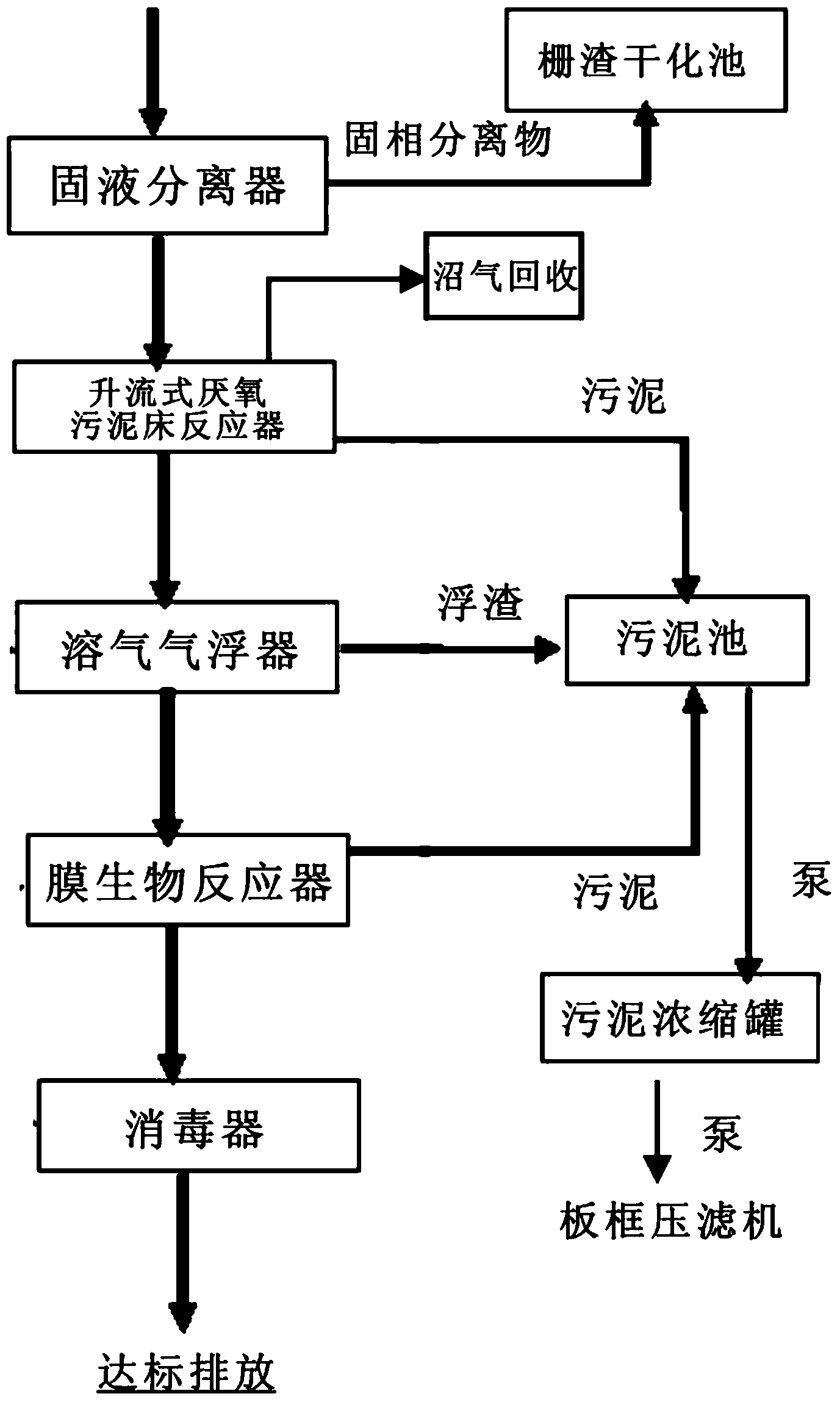

摘要附图
权利要求书
1.规模化养猪场废水深度处理系统，其特征在于，由固液分离器、升流式厌氧污泥床反应器、气浮器、膜生物反应器和消毒池组成，所述的固液分离器、升流式厌氧污泥床反应器、气浮器、膜生物反应器和消毒池依次联通;养猪废水首先通过固液分离器分离去除大颗粒污染物和漂浮物，降低废水中颗粒悬浮物;经固液分离器分离的出水自升流式厌氧污泥床反应器底部入水口进入，自下而上通过升流式厌氧污泥床反应器的厌氧菌处理，大部份有机污物发酵降解为沼气，表征废水中有机物含量的COD值显著下降，颗粒悬浮物同步减少;通过升流式厌氧污泥床反应器处理的出水进入溶气气浮器，该水通过溶气气浮器内的絮凝剂和溶气泡的气浮作用，除磷、脱氮、分离去除有机物，进一步降低该水中COD和BOD5;然后，通过溶气气浮器处理的出水进入膜生物反应器，该水在膜生物反应器中,通过硝化微生物菌的硝化作用，进一步降低氨氮和除磷，并经精细截留、固液分离，使出水的悬浮物和浊度接近于零,最后，将该出水送入消毒池，通过普通消毒剂消毒处理后，即达到《畜禽养殖业污染物排放标准》(GB15896-2001)要求。
2.根据权利要求1所述的规模化养猪场废水深度处理系统，其特征在于，固液分离器采用水流高速旋转机构，通过物质密度的差异，有效分离颗粒悬浮物。
3.根据权利要求1所述的规模化养猪场废水深度处理系统，其特征在于，升流式厌氧污泥床反应器内设有气相、固相、液相分离器，分别对应开设有降解气体、固相污泥、处理后水体出口。
4.根据权利要求1所述的规模化养猪场废水深度处理系统，其特征在于，溶气气浮器的溶气空气压力为0.4MPa，溶气水压力为0.35MPa，两压力差为0.05MPa。
5.根据权利要求1所述的规模化养猪场废水深度处理系统，其特征在于，溶气气浮器35%的水量循环至升流式厌氧污泥床反应器。
6.根据权利要求1所述的规模化养猪场废水深度处理系统，其特征在于，经消毒池处理的达标排放水，部份反馈用作膜生物反应的反冲洗水。
7.根据权利要求1所述的规模化养猪场废水深度处理系统，其特征在于，配套设置有沼气回收系统，回收由升流式厌氧污泥床反应器处理过程产生的沼气。
8.根据权利要求1所述的规模化养猪场废水深度处理系统，其特征在于，配套设置有固态污物处置系统，该固态污物处置系统包括输送泵、固态污物干化池、污泥收集池、污泥浓缩罐、板框压滤机。
说明书
规模化养猪场废水深度处理系统
技术领域
本发明规模化养猪场废水深度处理系统，属废水处理装备领域，特别涉 及养殖业废水处理的综合装备系统。
背景技术
我国是养殖大国，近几十年随着人民生活水平的不断提高，我国畜牧业 的发展迅速，其中养猪产业在规模总体上呈规模化、集约化方向发展，这也 就造成其产生的污染物以相对集中的方式排放，并远远超出当地环境的自然 承载能力，进而也将对环境造成严重的污染。据相关研究表明，养猪排放的 废水主要由猪尿(粪)和猪舍的冲洗废水构成，废水中COD高达 4500～20000mg/L，TN550～2100mg/L，NH4+-N450～1500mg/L、TP100～330mg/L， 可见猪场废水属于高浓度有机废水，其氮磷的含量也严重超标。若猪场废水 不经有效处理直接排入环境，会对地表水、地下水、农田及大气环境形成严 重污染，造成水体富营养化，也会导致寄生虫病的蔓延。为了对养猪废水进 行治理，利用生化法处理养猪废水正在得到普遍的应用。目前畜禽养殖业所 采用的单一的生化法处理技术，并不完全适用于高有机物和高氮磷含量的规 模养猪废水的治理。并且存在能耗高，处理成本高的问题。
对于新近提出的升流式厌氧污泥床(UASB)+序批式活性污泥法(SBR) 的处理方法，其优点是能有效去除养猪废水中部分有机物和大部分氨氮，但 出水的总磷超标，并且废水中悬浮物的浓度较高，影响出水水质，还需要另 加一套化学混凝反应池处理，以满足达标排放要求，而且废水在SBR的水力 停留时间为40h，较长的停留时间使废水处理的装置占地面积大为增加，也 进一步加大了处理项目的投资费用。
简而言之，国内外养猪废水处理的效果都不够理想：或处理效果不佳， 达不到排放标准，或成本高、投资大，难以实施。为了满足环境保护和经济 可持续发展的需要，有效解决规模化养猪废水的处理问题越来越迫切。
发明内容
本发明的目的是提出一种规模化养猪场废水深度处理系统，通过处理装 置的科学组合，有效处理规模化养猪场废水中的高浓度氨氮有机物，去除废 水中氮、磷含量，使规模化养猪场的废水达到《畜禽养殖业污染物排放标准》 (GB15896-2001)要求。
实现本发明的技术方案是：
本发明规模化养猪场废水深度处理系统，由固液分离器、升流式厌氧污 泥床反应器、气浮器、膜生物反应器和消毒池组成，所述的固液分离器、升 流式厌氧污泥床反应器、气浮器、膜生物反应器和消毒池依次联通;养猪废 水首先通过固液分离器分离去除大颗粒污染物和漂浮物，降低废水中颗粒悬 浮物;经固液分离器分离的出水自升流式厌氧污泥床反应器底部入水口进入， 自下而上通过升流式厌氧污泥床反应器的厌氧菌处理，大部份有机污物发酵 降解为沼气，表征废水中有机物含量的COD值显著下降，颗粒悬浮物同步减 少;通过升流式厌氧污泥床反应器处理的出水进入溶气气浮器，该水通过溶 气气浮器内的絮凝剂和溶气泡的气浮作用，除磷、脱氮、分离去除有机物， 进一步降低该水中COD和BOD5;然后，通过溶气气浮器处理的出水进入膜 生物反应器，该水在膜生物反应器中,通过硝化微生物菌的硝化作用，进一步 降低氨氮和除磷，并经精细截留、固液分离，使出水的悬浮物和浊度接近于 零,最后，将该出水送入消毒池，通过普通消毒剂消毒处理后，即达到《畜禽 养殖业污染物排放标准》(GB15896-2001)要求。
所述固液分离器采用水流高速旋转机构，通过物质密度的差异，有效分 离颗粒悬浮物。
所述升流式厌氧污泥床反应器内设有气相、固相、液相分离器，分别对 应开设有降解气体、固相污泥、处理后水体出口。
所述溶气气浮器的溶气空气压力为0.4MPa，溶气水压力为0.35MPa，两 压力差为0.05MPa。
所述溶气气浮器35%的水量循环至升流式厌氧污泥床反应器。
所述经消毒池处理的达标排放水，部份反馈用作膜生物反应的反冲洗水。
上述本发明规模化养猪场废水深度处理系统，配套设置有沼气回收系统， 回收由升流式厌氧污泥床反应器处理过程产生的沼气。
上述本发明规模化养猪场废水深度处理系统，配套设置有固态污物处置 系统，该固态污物处置系统包括输送泵、固态污物干化池、污泥收集池、污 泥浓缩罐、板框压滤机。
本发明的优点在于：
本发明规模化养猪场废水深度处理系统，由固液分离器、升流式厌氧污 泥床反应器、气浮器、膜生物反应器和消毒池组成，本发明首先通过固液分 离器对废水中大颗粒污染物和漂浮物快速分离;在升流式厌氧污泥床反应器 中，通过厌氧菌处理，大部份有机污物发酵降解为沼气，表征废水中有机物 含量的COD值显著下降，颗粒悬浮物减少，并在进行生化反应的同时，也进 一步降低了废水中悬浮物及其他杂质离子的含量;在气浮器处理单元，通过 絮凝剂和溶气泡的气浮作用，除磷、脱氮、进一步降低该水中COD和BOD5; 在膜生物反应器中，由于硝化菌的作用，进一步有效降低废水中氨氮的含量 和除磷，并经精细截留、固液分离，使出水的悬浮物和浊度接近于零,最后， 通过普通消毒剂消毒处理，即达到《畜禽养殖业污染物排放标准》 (GB15896-2001)要求。本发明规模化养猪场废水深度处理系统，其组合科 学，各处理单元协调互补，全面提高了废水处理效率，整体装备系统的占地 面积缩减，回收的沼气可再利用，妥善的解决了猪场废水污染物浓度高和养 猪行业利润低的难题，降低了废水处理能源消耗和系统运行费用，实现了对 规模养猪废水的深度处理，达到《畜禽养殖业污染物排放标准》 (GB15896-2001)要求和废水资源化目标。
