申请日2015.07.31
公开(公告)日2015.11.11
IPC分类号C02F9/04
摘要

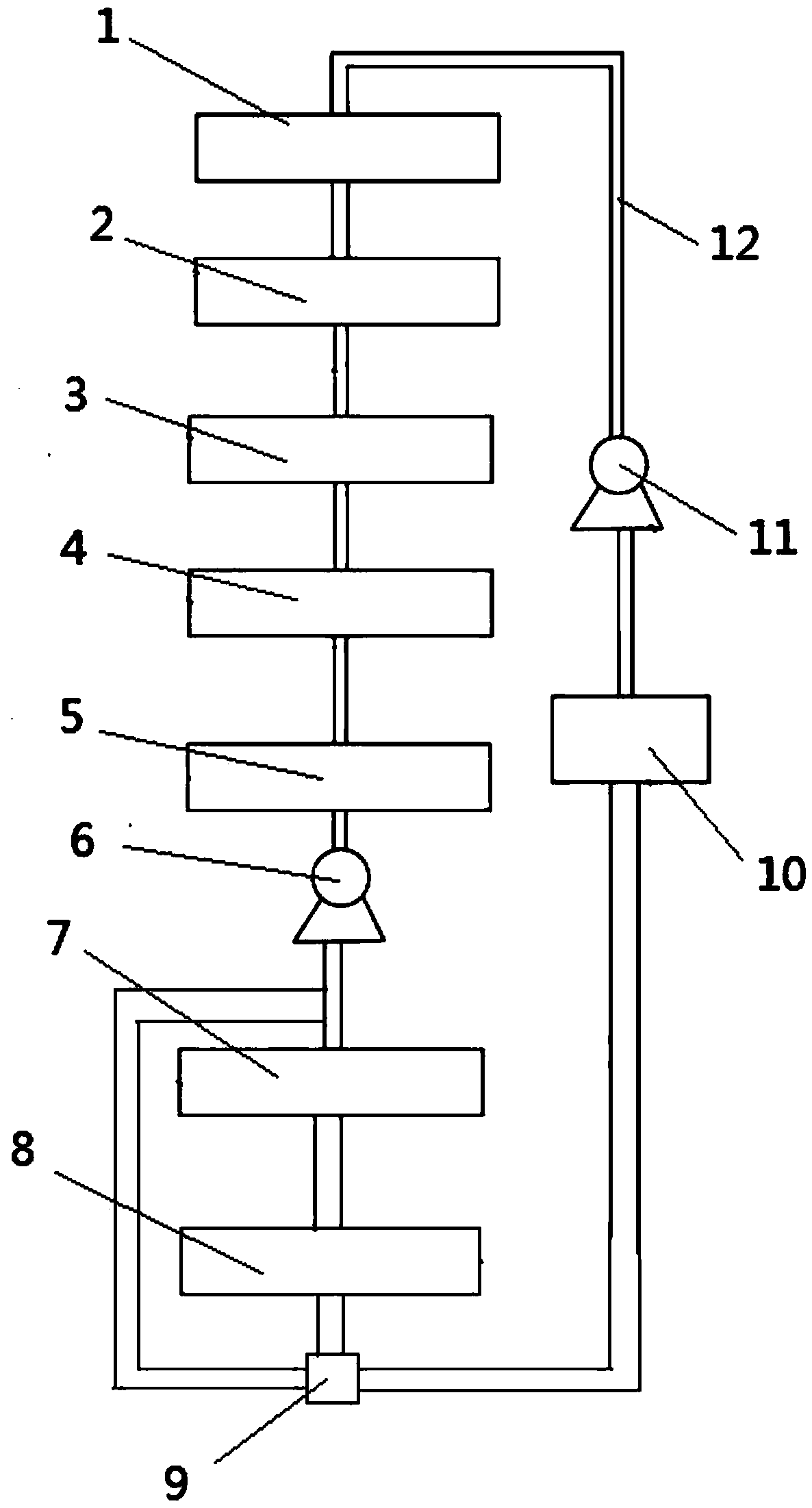

本发明涉及一种壁纸生产车间废水回收再利用系统，包括车间、车间输水管道、废水收集池、初滤装置、初沉池、调节池、反应池、检验池、中间池和三通阀，车间内的废水排入废水收集池，废水收集池通过管道连接初滤装置的入口，初滤装置的出口通过管道连接初沉池的入口，初沉池的出口通过管道与调节池的入口连接，调节池的出口通过第一水泵与反应池的入口连接，反应池的出口通过管道与检验池的入口连接，检验池的出口连接三通阀的入口，三通阀的两个出口其中一个通过管道与中间池的入口连接，另一个出口通过管道与初沉池和调节池之间的管道连接，中间池的出口通过第二水泵与车间输水管道连接，车间输水管道连接车间。有益效果是占地面积较小等。
权利要求书
1.一种壁纸生产车间废水回收再利用系统，其特征在于：包括车间(1)、 车间输水管道(12)、废水收集池(2)、初滤装置(3)、初沉池(4)、 调节池(5)、反应池(7)、检验池(8)、中间池(10)和三通阀(9)， 所述车间(1)内的废水排入所述废水收集池(2)，所述废水收集池(2) 通过管道连接所述初滤装置(3)的入口，所述初滤装置(3)的出口通过管 道连接所述初沉池(4)的入口，所述初沉池(4)的出口通过管道与所述调 节池(5)的入口连接，所述调节池(5)的出口通过第一水泵(6)与反应 池(7)的入口连接，所述反应池(7)的出口通过管道与所述检验池(8) 的入口连接，所述检验池(8)的出口连接所述三通阀(9)的入口，所述三 通阀(9)的两个出口其中一个通过管道与所述中间池(10)的入口连接， 另一个出口通过管道与所述初沉池(4)和调节池(5)之间的管道连接，所 述中间池(10)的出口通过第二水泵(11)与所述车间输水管道(12)连接， 所述车间输水管道(12)连接所述车间(1)。
2.根据权利要求1所述的一种壁纸生产车间废水回收再利用系统，其 特征在于：所述初滤装置(3)为斜状格栅。
3.根据权利要求2所述的一种壁纸生产车间废水回收再利用系统，其 特征在于：所述斜状格栅位于所述废水收集池(2)的下方、所述初沉池(4) 的上方。
4.根据权利要求1或2所述的一种壁纸生产车间废水回收再利用系统， 其特征在于：所述调节池(5)位于所述初沉池(4)的下方。
5.根据权利要求1或2所述的一种壁纸生产车间废水回收再利用系统， 其特征在于：所述反应池(7)内添加有絮凝剂。
说明书
一种壁纸生产车间废水回收再利用系统
技术领域
本发明属于壁纸生产领域，具体是一种壁纸生产车间废水回收再利用系统。
背景技术
废水处理一直是每个企业每个工厂的重点项目，因为废水如果排放前不处理，将严重污染环境。一般来说，当环境和资源遭到破坏，生态平衡失调后，没有十几年、几十年，甚至上百年的时间，是难以恢复的，而且有时是无法恢复的。在壁纸生产过程中会产生废水，如果直接将这些废水排放掉不仅会给环境造成污染，而且会造成资源的浪费，不环保，不节能。传统的废水处理系统并不能有效解决有机物的积累问题，污染物去除率低，占地面积较大，需要投入的成本较高。
发明内容
本发明所要解决的技术问题是提供一种占地面积较小、有机污染物去除率较高、所需投入成本较低的壁纸生产车间废水回收再利用系统。
本发明解决上述技术问题的技术方案如下：一种壁纸生产车间废水回收再利用系统，包括车间、车间输水管道、废水收集池、初滤装置、初沉池、调节池、反应池、检验池、中间池和三通阀，所述车间内的废水排入所述废水收集池，所述废水收集池通过管道连接所述初滤装置的入口，所述初滤装置的出口通过管道连接所述初沉池的入口，所述初沉池的出口通过管道与所述调节池的入口连接，所述调节池的出口通过第一水泵与反应池的入口连接，所述反应池的出口通过管道与所述检验池的入口连接，所述检验池的出口连接所述三通阀的入口，所述三通阀的两个出口其中一个通过管道与所述中间池的入口连接，另一个出口通过管道与所述初沉池和调节池之间的管道连接，所述中间池的出口通过第二水泵与所述车间输水管道连接，所述车间输水管道连接所述车间。
进一步，所述初滤装置为斜状格栅。
进一步，所述斜状格栅位于所述废水收集池的下方、所述初沉池的上方。
进一步，所述调节池位于所述初沉池的下方。
进一步，所述反应池内添加有絮凝剂。
本发明的有益效果是：污染物去除率高，运行稳定，不会发生污泥膨胀，运行管理较方便，占地面积少，投资费用低，水力停留时间短，动力小、运行费用低。
