申请日2015.11.20
公开(公告)日2016.09.14
IPC分类号C02F9/02
摘要
本实用新型公开了一种防筒壁粘黏的污水处理器，包括圆柱形腔体的筒体和进水口，所述进水口设置在筒体上方左侧面，所述筒体的顶部设有振动发生器，所述振动发生器的底端安装有传动件，所述传动件包括连接管和设置于连接管两端的振动件，位于上端的振动件与振动发生器连接，位于下端的振动件通过连杆与横梁连接，所述横梁的两端连接有弹性件，所述弹性件的另一端与支撑杆连接，所述支撑杆与振动块上凸起的连接件相连，所述振动块与筒体紧密贴合，所述振动块下端设有过滤器，位于筒体内腔中部下端，所述筒体下方右侧面设有出水口，该防筒壁粘黏的污水处理器结构简单，清洗效果好，过滤效率快。
权利要求书

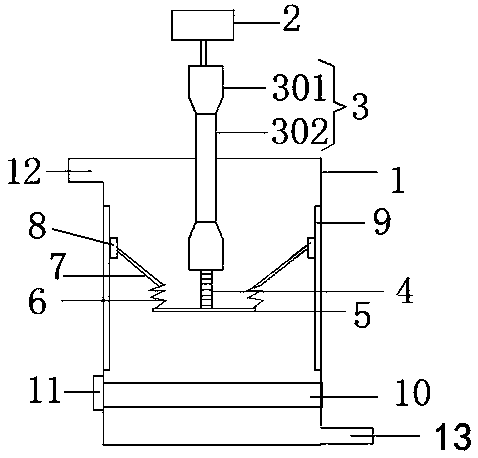

1.一种防筒壁粘黏的污水处理器，包括圆柱形腔体的筒体(1)和进水口(12)，其特征在于：所述进水口(12)设置在筒体(1)上方左侧面，所述筒体(1)的顶部设有振动发生器(2)，所述振动发生器(2)的底端安装有传动件(3)，所述传动件(3)包括连接管(302)和设置于连接管(302)两端的振动件(301)，位于上端的振动件(301)与振动发生器(2)连接，位于下端的振动件(301)通过连杆(4)与横梁(5)连接，所述横梁(5)的两端连接有弹性件(6)，所述弹性件(6)的另一端与支撑杆(7)连接，所述支撑杆(7)与振动块(9)上凸起的连接件(8)相连，所述振动块(9)与筒体(1)紧密贴合，所述振动块(9)下端设有过滤器(10)，且过滤器(10)安装在筒体(1)内腔中部下端，所述过滤器(10)左右两侧中部沿水平方向均留有滑槽(14)，所述筒体(1)内腔两侧壁留有与滑槽(14)相对应的滑块，所述筒体(1)下方右侧面设有出水口(13)。
2. 根据权利要求1所述的一种防筒壁粘黏的污水处理器，其特征在于：所述弹性件(6)为波纹管。
3.根据权利要求1所述的一种防筒壁粘黏的污水处理器，其特征在于：所述过滤器(10)为长条盒体状，过滤器(10)内腔设有过滤膜和除臭颗粒。
4.根据权利要求1所述的一种防筒壁粘黏的污水处理器，其特征在于：所述过滤器(10)左端设有限位块(11)，所述限位块(11)具有密封防水性。
说明书
一种防筒壁粘黏的污水处理器
技术领域
本实用新型涉及污水处理技术领域，具体为一种防筒壁粘黏的污水处理器。
背景技术
污水处理是为使污水达到排水要求或再次使用的水质要求，对其进行净化的过程，污水处理被广泛应用于各个领域，在人们的日常生活中，水对保障人们的生活和生命都起到很重要的作用，人们必须节约用水，循环用水，因此防筒壁粘黏的污水处理器是一个重要的设备，防筒壁粘黏的污水处理器在长时间使用后，会在筒壁上粘结有污垢，不利于污水的处理。
实用新型内容
本实用新型的目的在于提供一种防筒壁粘黏的污水处理器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种防筒壁粘黏的污水处理器，包括圆柱形腔体的筒体和进水口，所述进水口设置在筒体上方左侧面，所述筒体的顶部设有振动发生器，所述振动发生器的底端安装有传动件，所述传动件包括连接管和设置于连接管两端的振动件，位于上端的振动件与振动发生器连接，位于下端的振动件通过连杆与横梁连接，所述横梁的两端连接有弹性件，所述弹性件的另一端与支撑杆连接，所述支撑杆与振动块上凸起的连接件相连，所述振动块与筒体紧密贴合，所述振动块下端设有过滤器，位于筒体内腔中部下端，所述过滤器左右两侧中部沿水平方向均留有滑槽，所述筒体内腔两侧壁留有与滑槽相对应的滑块，所述筒体下方右侧面设有出水口。
优选的，所述弹性件为波纹管。
优选的，所述过滤器为长条盒体状，过滤器内腔设有过滤膜和除臭颗粒。
优选的，所述过滤器左端设有限位块，所述限位块具有密封防水性。
与现有技术相比，本实用新型的有益效果是：该防筒壁粘黏的污水处理器设有振动装置对污水处理器中的污水进行振动，使得污水中的杂质快速沉淀至污水处理器底部被过滤器吸收，振动装置通过振动用时使筒体内侧保持清洁，不易于粘黏污物。
