申请日2015.09.14
公开(公告)日2016.06.01
IPC分类号C02F9/04
摘要
本实用新型公开了一种物化法处理涂装废水的集成装置，主要处理汽车涂装过程中产生的各类工艺废水，所述的装置主要包括废液池、预处理装置、调节池、混凝沉淀装置和芬顿气浮装置。其中，高浓度的脱脂、表调、磷化和电泳废液首先排入各自对应的废液池，将各类废液单独预处理，然后统一排入调节池;与此同时，冲洗产生的低浓度脱脂、表调、磷化和电泳废水及其它废水也统一进入调节池;经调节池水量、水质调节均匀后依次进行混凝沉淀和芬顿气浮处理，出水最终达标排放至公共污水处理系统。

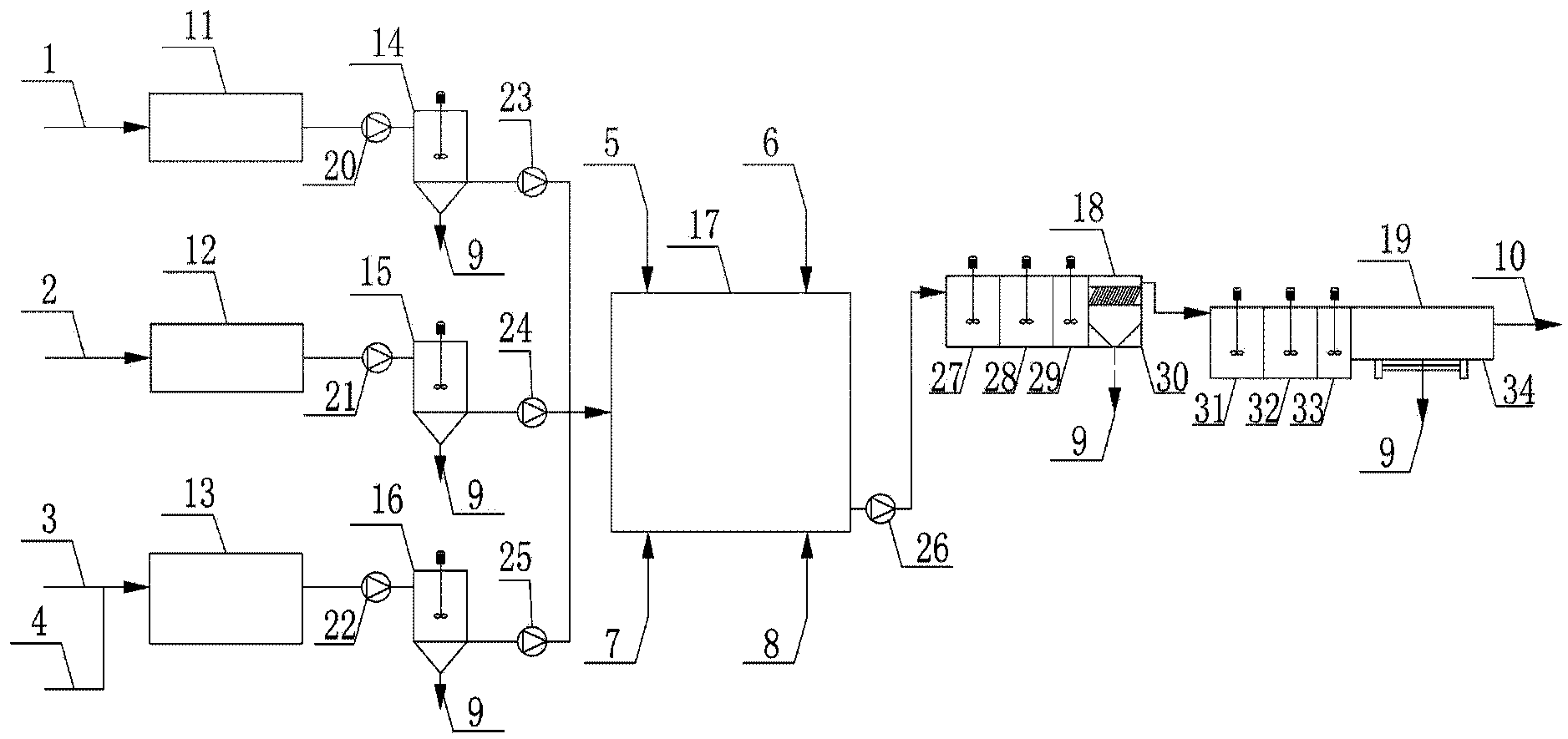

摘要附图
权利要求书
1.一种物化法处理涂装废水的集成装置，其特征在于，该装置包括：
脱脂废液池(11)、涂装废液池(12)、表调及磷化废液池(13)、第一预处理装置A(14)、第二预处理装置B(15)、第三预处理装置C(16)、调节池(17)、混凝沉淀装置(18)、芬顿气浮装置(19);
其中，脱脂废液通过管道进入脱脂废液池(11)，电泳废液通过管道进入电泳废液池(12)，表调及磷化废液通过管道一起进入表调及磷化废液池(13);脱脂废液池(11)与第一预处理装置A(14)相连通，电泳废液池(12)与第二预处理装置B(15)相连通，表调及磷化废液池(13)与第三预处理装置C(16)相连通;第一预处理装置A(14)、第二预处理装置B(15)和第三预处理装置C(16)采用序批式处理方式，分别对脱脂废液、电泳废液、表调及磷化废液进行预处理，且预处理之后的出水分别送入调节池(17);调节池(17)同时接纳脱脂废水、表调及磷化废水、电泳废水，并进行水质水量调节，调节池(17)与混凝沉淀装置(18)连通，进行了水质水量调节后的出水进入混凝沉淀装置(18);混凝沉淀装置(18)出水自流进入芬顿气浮装置(19);芬顿气浮装置(19)出水达标外排。
2.根据权利要求1所述的一种物化法处理涂装废水的集成装置，其特征在于，所述脱脂废液池(11)、涂装废液池(12)、表调及磷化废液池(13)、第一预处理装置A(14)、第二预处理装置B(15)、第三预处理装置C(16)、调节池(17)分别通过配套的提升泵与下一装置相连通。
3.根据权利要求1所述的一种物化法处理涂装废水的集成装置，其特征在于，所述混凝沉淀装置(18)包括四个反应区，依次为第一pH调节区(27)、混凝反应区(28)、第一絮凝反应区(29)和斜板沉淀反应区(30)。
4.根据权利要求1所述的一种物化法处理涂装废水的集成装置，其特征在于，所述芬顿气浮装置(19)包括四个反应区，依次为第二pH调节区(31)、芬顿反应区(32)、第二絮凝反应区(33)和气浮反应区(34)。
5.根据权利要求1所述的一种物化法处理涂装废水的集成装置，其特征在于，所述混凝沉淀装置(18)和芬顿气浮装置(19)配套设置有搅拌装置。
6.根据权利要求1所述的一种物化法处理涂装废水的集成装置，其特征在于，第一预处理装置A(14)、第二预处理装置B(15)、第三预处理装置C(16)所进行的预处理为按时间顺序发生的破乳、中和、混凝和沉淀反应。
7.根据权利要求3所述的一种物化法处理涂装废水的集成装置，其特征在于，所述第一pH调节区(27)、混凝反应区(28)、第一絮凝反应区(29)中配套设置有搅拌装置。
8.根据权利要求4所述的一种物化法处理涂装废水的集成装置，其特征在于，所述第二pH调节区(31)、芬顿反应区(32)、第二絮凝反应区(33)中配套设置有搅拌装置。
说明书
一种物化法处理涂装废水的集成装置
技术领域
本实用新型涉及一种涂装废水处理的集成装置，属于工业废水治理技术领域。
背景技术
在汽车涂装过程中会产生大量的涂装废水，具有种类多、成分复杂、排放无规律等特征，且含有重金属等有毒有害污染物。其中，高浓度废液包括脱脂废液、表调废液、磷化废液和电泳废液四类，而且为间隙排放;低浓度废水包括脱脂废水、表调废水、磷化废水、电泳废水和其它废水，整体而言为连续排放。
国内外治理涂装废水的方法主要有混凝、沉淀、气浮、砂滤、吸附、电解、芬顿氧化、生化处理等。由于涂装废水成分复杂，采用单一的处理技术已不能满足日益严格的排放要求，根据出水水质的具体要求，各种方法的组合和集成已成为必然的选择。专利CN202671358U公开了一种组合应用电解、酸化、生化、气浮和除磷等技术方法的涂装废水处理设施，出水可满足一级A标准，由此带来的主要问题是流程较长、工艺复杂，同时微生物对废水中毒性物质的承受力范围决定了此套污水处理设施在稳定性和可控性方面仍存在一些不足。专利CN204281479U公开的组合装置不仅包括混凝、气浮、多介质过滤和活性炭过滤，还应用了超滤和反渗透技术，虽然出水可回用，但工艺流程复杂、浓水处置等问题严重影响了其实用性。
本实用新型正是为了克服上述不足，针对排入公共污水处理系统的要求，提供一种混凝沉淀和芬顿气浮相结合的处理装置;同时，针对此类废水成分复杂、排放无规律的特点，首先对脱脂、表调、磷化和电泳四类高浓度废液进行单独收集和预处理，然后再和其它废水集中处理。这样一方面有效避免了高浓度废液对低浓度废水的冲击，另一方面避免了各种污染物的混合，降低了处理难度并提高了处理效率。
实用新型内容
为了克服上述不足，本实用新型针对排入公共污水处理系统的要求，提供一种混凝沉淀和芬顿气浮相结合的处理装置;同时，针对此类废水成分复杂、排放无规律的特点，首先对脱脂、表调、磷化和电泳四类高浓度废液进行单独收集和预处理，然后再和其它废水进行混合和调节，统一进入后续单元集中处理。这样一方面有效避免了高浓度废液对低浓度废水处理效果的冲击，另一方面避免了各种高浓度废液的混合，降低了处理难度并提高了处理效率。
根据本实用新型的一方面，其提供了一种物化法处理涂装废水的集成装置，包括：
脱脂废液池11、涂装废液池12、表调及磷化废液池13、第一预处理装置A14、第二预处理装置B15、第三预处理装置C16、调节池17、混凝沉淀装置18、芬顿气浮装置19;
其中，脱脂废液通过管道进入脱脂废液池11，电泳废液通过管道进入电泳废液池12，表调及磷化废液通过管道一起进入表调及磷化废液池13;脱脂废液池11与第一预处理装置A14相连通，电泳废液池12与第二预处理装置B15相连通，表调及磷化废液池13与第三预处理装置C16相连通;第一预处理装置A14、第二预处理装置B15和第三预处理装置C16采用序批式处理方式，分别对脱脂废液、电泳废液、表调及磷化废液进行预处理，且预处理之后的出水分别送入调节池17;调节池17同时接纳脱脂废水、表调及磷化废水、电泳废水及其它废水，并进行水质水量调节，调节池17与混凝沉淀装置18连通，进行了水质水量调节后的出水进入混凝沉淀装置18;混凝沉淀装置18出水自流进入芬顿气浮装置19;芬顿气浮装置19出水达标外排。
本发明提出的上述物化法处理涂装废水的集成装置处理灵活、效果稳定、适应性强，出水各项指标均满足北京市《水污染物综合排放标准》DB11/307-2013排入公共污水处理系统(表3)的要求，在涂装废水处理中具有非常广阔的应用前景。
