申请日2015.09.14
公开(公告)日2016.01.06
IPC分类号C02F5/00
摘要

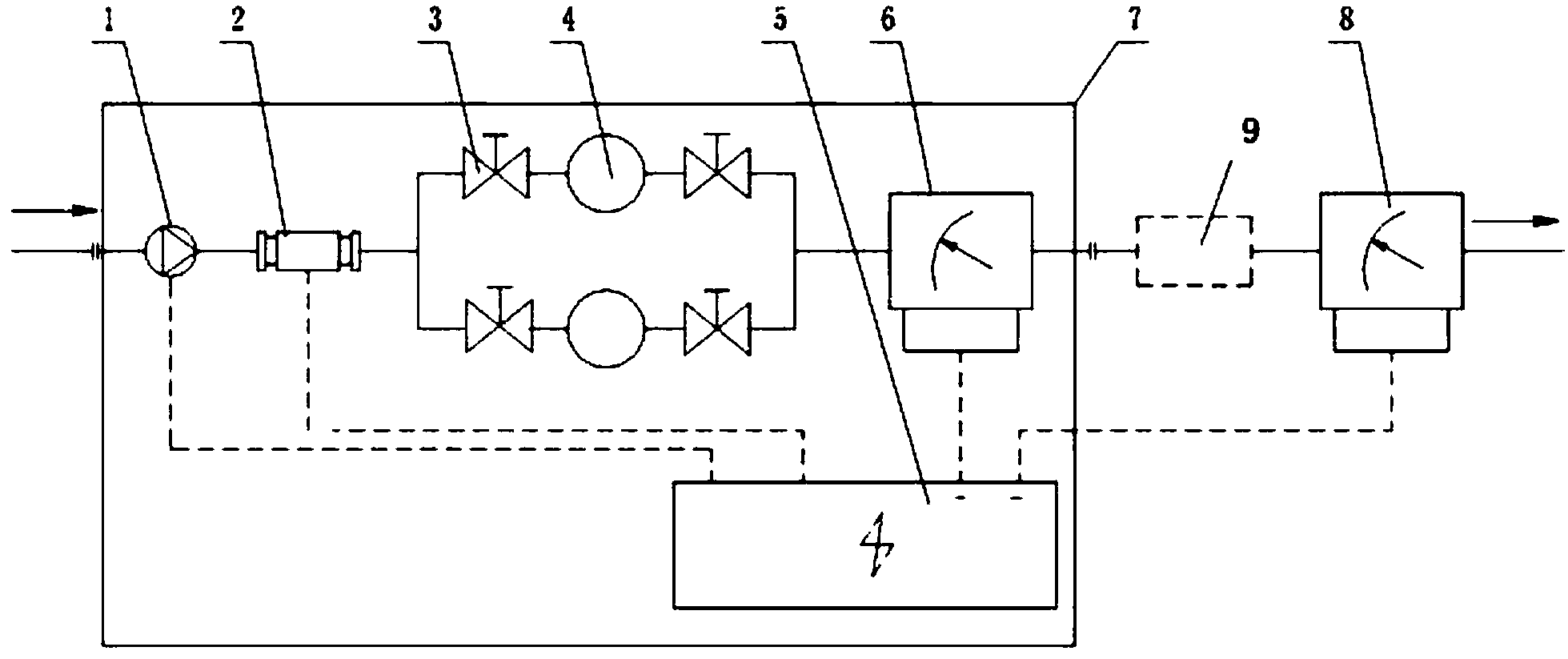

本实用新型公开了一种舰船用冷却水处理装置，包括循环泵、高频除垢仪、开关阀、过滤器、入口压力变送器、出口压力变送器和电气控制模块。循环泵、高频除垢仪、入口压力变送器和出口压力变送器与电气控制模块连接，通过入口压力变送器和出口压力变送器的压差控制高频除垢仪的通断电，实现装置的节能运行。通过设置过滤器将产生的水垢不断过滤，通过一备一用的过滤器实现过滤器的清洗，不断使水中的杂质不断减少，且清洗时不需要停机，不影响系统的可用性。其具有节能、可靠性高、自动化程度高和占地空间小等优点。
摘要附图
权利要求书
1.一种舰船用冷却水处理装置，包括循环泵、高频除垢仪和结垢设备或管路，其特征在于所 述的循环泵安装在进水口处，所述的循环泵连接在高频除垢仪上，所述的结垢设备或管路的 入口处设有入口压力变送器，所述的高频除垢仪与入口压力变送器相连，所述循环泵、高频 除垢仪和入口压力变送器分别与电气控制模块电气连接，所述的入口压力变送器将所测压力 实时传入电气控制模块中，所述电气控制模块用于控制高频除垢仪的启闭。
2.根据权利要求1所述的一种舰船用冷却水处理装置，其特征还在于所述的高频除垢仪与入 口压力变送器之间连接有过滤装置，所述的过滤装置包括两个开关阀和一个过滤器，所述的 过滤器连接在两个开关阀之间。
3.根据权利要求2所述的一种舰船用冷却水处理装置，其特征还在于所述的高频除垢仪与入 口压力变送器之间连接有两组过滤装置，所述的两组过滤装置并联。
4.根据权利要求1、2或3所述的一种舰船用冷却水处理装置，其特征还在于所述的结垢设 备或管路的出口处连接有出口压力变送器，所述的出口压力变送器将所测压力实时传入电气 控制模块中。
说明书
一种舰船用冷却水处理装置
技术领域
本实用新型涉及水处理领域，特别是一种舰船用冷却水处理装置。
背景技术
循环水系统管路结垢和换热设备结垢时工业和农业领域长期困扰的一个难题，由于现阶 段的技术，无法有效解决循环水系统内长期运行不断积累的水垢，而且舰船上空间狭小，水 质和可靠性要求更高。管路或冷却设备结垢后不仅使热交换效率大幅下降，而且还会使系统 供水能耗提高，更严重的时候甚至会造成爆炸等责任事故。因此，高效的舰船用冷却水处理 装置显得尤为重要。
现在也有一些水处理装置，但这些除垢装置都是单独或者简单的加以组合直接安装在系 统中，采用不间断和不加控制的连续工作模式。这种方式有以下四个缺点：一、不间断工作， 系统工作能耗高;二、装置长时间通电工作，设备的综合寿命会降低，系统可靠性低;三、 这些装置的工作要用到高频电或磁，长时间工作对周围会产生电磁污染，对周围的电磁装置 的工作也会形成一定的干扰;四、这些独立的装置虽然除了垢，但垢仍然存在于水中，一旦 除垢装置停止工作，结垢速度会加快。而且这些装置绝大部分系统庞大，元器件较多，不适 合舰船上使用。
发明内容
针对现有技术中存在的问题，本实用新型提供了一种既能有效除垢又能克服现有装置不 足的舰船用冷却水处理装置。该装置可以降低装置的工作能耗，降低高频除垢仪的有效工作 时间，提高高频除垢仪的工作寿命，增大其可靠性，可以不断降低循环系统的中水的杂质含 量，降低结垢的风险。
本实用新型的目的通过以下技术方案实现。
一种舰船用冷却水处理装置，包括循环泵、高频除垢仪和结垢设备或管路，所述的循环 泵安装在进水口处，所述的循环泵连接在高频除垢仪上，所述的结垢设备或管路的入口处设 有入口压力变送器，所述的高频除垢仪与入口压力变送器相连，所述循环泵、高频除垢仪和 入口压力变送器分别与电气控制模块电气连接，所述的入口压力变送器将所测压力实时传入 电气控制模块中，所述电气控制模块用于控制高频除垢仪的启闭。
进一步的，所述的高频除垢仪与入口压力变送器之间连接有过滤装置，所述的过滤装置 包括两个开关阀和一个过滤器，所述的过滤器连接在两个开关阀之间。
进一步的，所述的高频除垢仪与入口压力变送器之间连接有两组过滤装置，所述的两组 过滤装置并联。
进一步的，所述的结垢设备或管路的出口处连接有出口压力变送器，所述的出口压力变 送器将所测压力实时传入电气控制模块中。
一、相比于现有技术，本实用新型的优点在于：通过结垢设备或管路前后端压力变送器 的压力对比来判断结垢的情况，判断有结垢时，通过电气控制模块控制高频除垢仪工作除垢， 当结垢设备或管路未结垢或结垢不多不足以阻塞结垢设备或管路造成压力差过大时通过电气 控制模块对高频除垢仪断电。通电时，通过高频除垢仪让已粘接到结垢设备或管路上的水垢 脱落悬浮于水中，通过两级过滤器将固态的水垢过滤掉，减少循环系统中的溶解杂质降低结 垢的风险。通过实时在线监测可以降低装置的工作能耗，降低高频除垢仪的有效工作时间， 提高高频除垢仪的工作寿命，增大其可靠性。通过过滤器不断的将固体颗粒或悬浮物过滤， 可以不断降低循环系统的中水的杂质含量，降低结垢的风险，而且过滤装置采用了一用一备， 可以系统工作时在线更换，不影响主系统的运行;该装置自身能耗低，同时通过检测系统压 力差，可以降低由于系统结垢造成的循环水泵能耗高的问题，除垢还可以提高热交换的效率， 因此该装置可以达到除垢的同时降低系统能耗的目的;本实用新型设计原理简单，结构紧凑， 体积小，适合舰船使用。
