申请日2015.09.16
公开(公告)日2016.01.13
IPC分类号B65D88/64
摘要
本实用新型公开了一种污泥焚烧处理系统中的煤添加斗，包括固定于机架上的斗体，该斗体的上端设置了进料口，斗体的底部设置有出料口，该斗体的进料口处焊接固定有格栅，该格栅中包括若干个侧栅条和若干根中间栅条，该中间栅条水平平行设置于斗体的中部，所述侧栅条水平平行设置于中间栅条的两侧，中间栅条的强度大于侧栅条的强度，且中间栅条的上表面高于侧栅条的上表面。该煤添加斗结构合理，可以在添加煤时对煤进行缓冲并破碎，从而有效减少了煤被压实的现象。

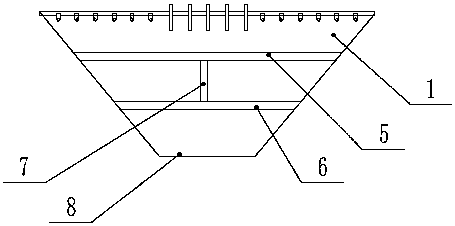

摘要附图
权利要求书
1.一种污泥焚烧处理系统中的煤添加斗，包括固定于机架上的斗体，该斗体的上端设置了进料口，斗体的底部设置有出料口，其特征在于：该斗体的进料口处焊接固定有格栅，该格栅中包括若干个侧栅条和若干根中间栅条，该中间栅条水平平行设置于斗体的中部，所述侧栅条水平平行设置于中间栅条的两侧，中间栅条的强度大于侧栅条的强度，且中间栅条的上表面高于侧栅条的上表面。
2.如权利要求1所述的一种污泥焚烧处理系统中的煤添加斗，其特征在于：所述中间栅条为板状的中间栅板，该中间栅板的两端分别设置有与斗体内侧面配合的斜面，所述中间栅板的斜面与斗体内侧面焊接固定。
3.如权利要求2所述的一种污泥焚烧处理系统中的煤添加斗，其特征在于：所述侧栅条为钢筋条，每根钢筋条的两端设置有弯折部，该弯折部与斗体的内侧面之间焊接固定。
4.如权利要求3所述的一种污泥焚烧处理系统中的煤添加斗，其特征在于：所述格栅还包括若干根加强杆，该加强杆与侧栅条和中间栅条垂直并焊接固定。
5.如权利要求4所述的一种污泥焚烧处理系统中的煤添加斗，其特征在于：所述斗体的外部设置有外部加强筋。
6.如权利要求5所述的一种污泥焚烧处理系统中的煤添加斗，其特征在于：所述外部加强筋包括水平焊接于斗体外侧的上加强板、水平焊接于斗体外侧的下加强板，该上加强板与下加强板之间设置有连接加强板。
7.如权利要求6所述的一种污泥焚烧处理系统中的煤添加斗，其特征在于：上加强板和下加强板之间平行设置。
8.如权利要求7所述的一种污泥焚烧处理系统中的煤添加斗，其特征在于：所述的斗体的进料口外周设置有斗沿。
说明书
一种污泥焚烧处理系统中的煤添加斗
技术领域
本实用新型涉及一种煤添加斗，特别是指一种污泥焚烧处理系统中的煤添加斗。
背景技术
污泥焚烧处理系统是污泥处理厂中常用的处理方法，排污单位排出的污水经过污水处理厂处理后达标排放，而污水处理时会沉淀污泥，该污泥经过调制、压滤后得到含水率相对较低的泥饼，这些泥饼可进行再处理，而污泥焚烧则是污泥再处理的一种常用方式，目前在污泥焚烧过程中一般需要添加煤。而煤的添加主要通过工程车将煤送入添加斗中，煤经过添加斗送入输送带中，然后经过震动筛选，然后破碎最终送入燃烧炉中。然目前的添加斗仅为一个漏斗状，添加后容易出现压实现象，特别是煤含水量比较高的情况，因此，经常需要人工疏通。
实用新型内容
本实用新型所要解决的技术问题是：提供一种污泥焚烧处理系统中的煤添加斗，该煤添加斗结构合理，可以在添加煤时对煤进行缓冲并破碎，从而有效减少了煤被压实的现象。
为解决上述技术问题，本实用新型的技术方案是：一种污泥焚烧处理系统中的煤添加斗，包括固定于机架上的斗体，该斗体的上端设置了进料口，斗体的底部设置有出料口，该斗体的进料口处焊接固定有格栅，该格栅中包括若干个侧栅条和若干根中间栅条，该中间栅条水平平行设置于斗体的中部，所述侧栅条水平平行设置于中间栅条的两侧，中间栅条的强度大于侧栅条的强度，且中间栅条的上表面高于侧栅条的上表面。
作为一种优选的方案，所述中间栅条为板状的中间栅板，该中间栅板的两端分别设置有与斗体内侧面配合的斜面，所述中间栅板的斜面与斗体内侧面焊接固定。
作为一种优选的方案，所述侧栅条为钢筋条，每根钢筋条的两端设置有弯折部，该弯折部与斗体的内侧面之间焊接固定。
作为一种优选的方案，所述格栅还包括若干根加强杆，该加强杆与侧栅条和中间栅条垂直并焊接固定。
作为一种优选的方案，所述斗体的外部设置有外部加强筋。
作为一种优选的方案，所述外部加强筋包括水平焊接于斗体外侧的上加强板、水平焊接于斗体外侧的下加强板，该上加强板与下加强板之间设置有连接加强板。
作为一种优选的方案，上加强板和下加强板之间平行设置。
作为一种优选的方案，所述的斗体的进料口外周设置有斗沿。
采用了上述技术方案后，本实用新型的效果是：由于该斗体的进料口处焊接固定有格栅，该格栅中包括若干个侧栅条和若干根中间栅条，该中间栅条水平平行设置于斗体的中部，所述侧栅条水平平行设置于中间栅条的两侧，中间栅条的强度大于侧栅条的强度，且中间栅条的上表面高于侧栅条的上表面，因此，该栅格可以起到缓冲和破碎的效果，当铲车将煤送入到斗体上时，由于栅格的存在，煤在下落的过程中会碰撞到栅格，减缓下降速度，减少压实的现象发生，从而还起到一定的破碎作用，同时，由于中间栅条的强度大于侧栅条的强度，中间栅条的上表面高于侧栅条的上表面，那么铲车在添煤时，铲车容易碰撞到添加斗上，由于中间栅条高于侧栅条，那么铲车优先接触中间栅条而不接触侧栅条，从而提高栅格的使用寿命。
又由于所述中间栅条为板状的中间栅板，该中间栅板的两端分别设置有与斗体内侧面配合的斜面，所述中间栅板的斜面与斗体内侧面焊接固定。所述侧栅条为钢筋条，每根钢筋条的两端设置有弯折部，该弯折部与斗体的内侧面之间焊接固定。这样，侧栅条和中间栅条的固定非常方便，易焊接。
又由于所述外部加强筋包括水平焊接于斗体外侧的上加强板、水平焊接于斗体外侧的下加强板，该上加强板与下加强板之间设置有连接加强板。这样可以加斗体的强度，避免铲车误操作而碰撞斗体使其变形。
又由于所述格栅还包括若干根加强杆，该加强杆与侧栅条和中间栅条垂直并焊接固定。这样可以进一步提高栅格的强度。
