申请日2015.09.16
公开(公告)日2016.01.06
IPC分类号F25B30/06
摘要
本实用新型涉及一种热泵技术领域，特别涉及一种废水余热回收热泵，包括污水储能换热池、污水换热器、冷凝器、热水箱和压缩机，污水换热器安装于污水储能换热池内，污水换热器、压缩机和冷凝器形成一循环回路，所述热水箱、所述冷凝器和所述压缩机形成另一循环回路，还包括冷媒余热回收装置，其安装在储液罐入口侧。本实用新型结构合理，能充分回收废水的热量，且具有很高制热效率，节约了能源，有效减少了环境污染。

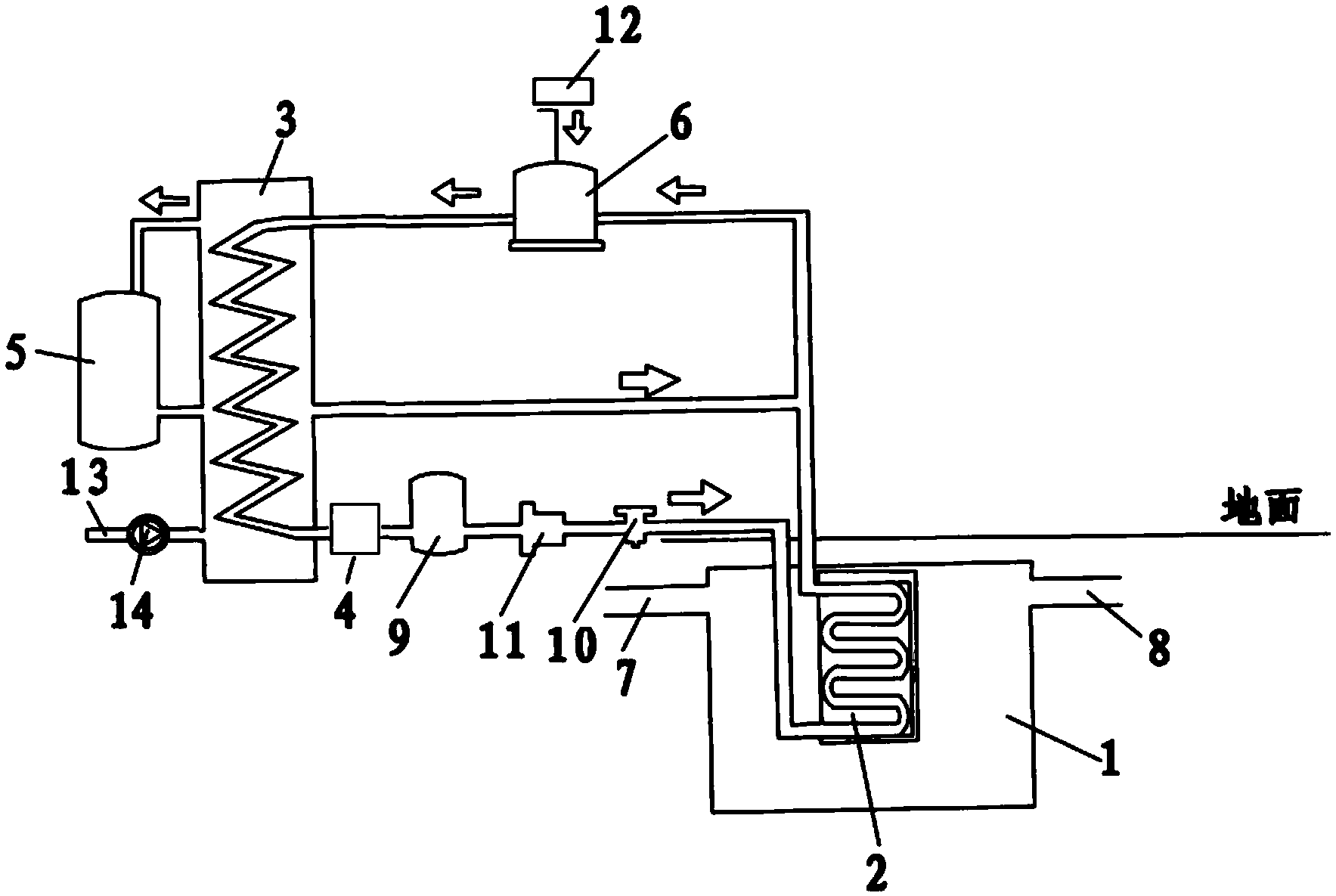

摘要附图
权利要求书
1.一种废水余热回收热泵，具有污水储能换热池、污水换热器、冷凝器、热水箱和压缩机，污水换热器安装于污水储能换热池内，污水换热器、压缩机和冷凝器形成一循环回路，所述热水箱、所述冷凝器和所述压缩机形成另一循环回路，其特征在于：还包括冷媒余热回收装置，其安装在储液罐入口侧。
2.根据权利要求1所述的废水余热回收热泵，其特征在于：所述冷媒余热回收装置采用管壳式换热器结构，包括壳体和端盖，其中端盖密封安装于壳体的两则端部，冷媒余热回收装置通过进液管路连接冷凝器，通过出液管路连接污水换热器。
3.根据权利要求2所述的废水余热回收热泵，其特征在于：壳体的两则的端盖为空心的半球形，两个端盖在壳体的两个端部分别通过法兰进行密封连接。
4.根据权利要求2所述的废水余热回收热泵，其特征在于：冷媒余热回收装置的壳体低部设有排污口。
5.根据权利要求1所述的废水余热回收热泵，其特征在于：管壳式换热器一侧端盖上设有进水口，另一侧端盖上设有出水口;冷媒余热回收装置还包括蓄热水箱，管壳式换热器通过进水口和出水口与蓄热水箱连通，冷媒余热回收装置的出水口和蓄热水箱之间安装热水循环泵。
6.根据权利要求1所述的废水余热回收热泵，其特征在于：污水储能换热池整体安装于地面以下的空间，其进水口和出水口均设于换热池的上部。
7.根据权利要求1所述的废水余热回收热泵，其特征在于：还包括储液罐，该储液罐安装于冷凝器通往污水换热器的管道上。
8.根据权利要求1所述的废水余热回收热泵，其特征在于：还具有膨胀阀，该膨胀阀安装于冷凝器通往污水换热器的管道上，位于所述储液罐的出口侧。
9.根据权利要求8所述的废水余热回收热泵，其特征在于：还具有过滤器，该过滤器设置于储液罐和膨胀阀之间。
说明书
一种废水余热回收热泵
技术领域
本实用新型涉及一种热泵技术领域，特别涉及一种废水余热回收热泵。
背景技术
目前国内洗浴场所制取洗浴热水主要采用燃煤锅炉、燃油锅炉、燃气锅炉、电锅炉和太阳能热水器。燃煤锅炉存在环境污染的问题和占地面积大的缺点;燃油锅炉受燃料供应及价格波动的影响较大;燃气锅炉存在安全要求高和气源供应问题;电锅炉使用高品位电能来制取热水，在能源品质上是一种浪费，而且使用成本高，耗电量太大;太阳能热水器虽然使用成本低廉，但初期投入成本高，占用场地面积大，受天气影响较大，制热时间长的缺点。另外，洗浴场所用热水量较大，而洗澡废水直接排走，废水中的大量热量流失，能源浪费严重;而且热水排放也对生态环境造成了影响，是又一种环境污染源。为解决这些问题，可以采用热泵机组回收废水中余热来制取洗澡热水。
实用新型内容
本实用新型的目的在于：针对现有技术的不足，而提供一种结构合理，能充分回收废水的热量，具有很高制热效率的废水余热回收热泵。
为解决上述技术问题，本实用新型采用的技术方案是：
一种废水余热回收热泵，具有污水储能换热池、污水换热器、冷凝器、热水箱和压缩机，污水换热器安装于污水储能换热池内，污水换热器、压缩机和冷凝器形成一循环回路，所述热水箱、所述冷凝器和所述压缩机形成另一循环回路，还包括冷媒余热回收装置，其安装在储液罐入口侧。
所述冷媒余热回收装置采用管壳式换热器结构，包括壳体和端盖，其中端盖密封安装于壳体的两则端部，冷媒余热回收装置通过进液管路连接冷凝器，通过出液管路连接污水换热器。
所述壳体的两则的端盖为空心的半球形，两个端盖在壳体的两个端部分别通过法兰进行密封连接。
所述冷媒余热回收装置的壳体低部设有排污口。
管壳式换热器一侧端盖上设有进水口，另一侧端盖上设有出水口;冷媒余热回收装置还包括蓄热水箱，管壳式换热器通过进水口和出水口与蓄热水箱连通，冷媒余热回收装置的出水口和蓄热水箱之间安装热水循环泵。
污水储能换热池整体安装于地面以下的空间，其进水口和出水口均设于换热池的上部。
还包括储液罐，该储液罐安装于冷凝器通往污水换热器的管道上。
还具有膨胀阀，该膨胀阀安装于冷凝器通往污水换热器的管道上，位于所述储液罐的出口侧。
还具有过滤器，该过滤器设置于储液罐和膨胀阀之间。
本实用新型具有以下有益效果及优点：
1.本实用新型结构合理，能充分回收废水的热量，且具有很高制热效率，节约了能源，有效减少了环境污染。
2.本实用新型设置了蓄热水箱，热回收量大，能够满足一般用户的供水需求。
3.本实用新型利用废热提供所需热水，直接减少了向大气的废热排放量，从而减少了使地球大气候变暖的温室效应。
