申请日2015.11.22
公开(公告)日2016.05.11
IPC分类号C02F9/14; C02F101/30; C02F3/34; C02F3/28; C02F3/32; C02F101/20
摘要
本实用新型公开一种高浓度有机污水生物膜处理系统，包括依次连接的生化处理系统、深度处理系统、消毒池及连接生化处理系统的循环系统，所述生化处理系统包括依次排布的调配池、中温厌氧池、常温厌氧池、调节池、好氧池、深度氧化池、反硝化池及沉淀池;所述深度处理系统为人工湿地;所诉循环系统包括泄料池，所述泄料池通过污泥泵连接中温厌氧池、调节池及沉淀池，所述泄料池还通过溢出方式连接调配池，所述泄料池还设置有污泥处理装置。本实用新型效率高、成本低、工艺操作管理方便可靠且无二次污染，处理不采用加药混凝及反渗透膜昂贵设备，利用自然微生物及吸附介质完成高浓度有机污水处理，达标排放。
权利要求书
1.一种高浓度有机污水生物膜处理系统，其特征在于：包括依次连接的生化处理系统、深度处理系统、消毒池及连接生化处理系统的循环系统，所述生化处理系统包括依次排布的调配池、中温厌氧池、常温厌氧池、调节池、好氧池、深度氧化池、反硝化池及沉淀池，所述生化处理系统通过溢出方式依次连通，所述生化处理系统每个池体内壁均设置有生物架，生物架内填充有马鞍型生物巢填料，马鞍型生物巢填料内驯化培养有多种微生物群体，所述深度处理系统为人工湿地，所诉循环系统包括泄料池，所述泄料池通过污泥泵连接中温厌氧池、调节池及沉淀池，所述泄料池还通过溢出方式连接调配池，所述泄料池还设置有污泥处理装置。
2.根据权利要求1所述的一种高浓度有机污水生物膜处理系统，其特征在于：所述中温厌氧池及常温厌氧池连接有沼气收集装置。
3.根据权利要求1所述的一种高浓度有机污水生物膜处理系统，其特征在于：所述调配池、好氧池及深度氧化池设置有曝气管，所述曝气管设置有曝气头。
4.根据权利要求3所述的一种高浓度有机污水生物膜处理系统，其特征在于：所述调配池还设置有电能加热装置。
5.根据权利要求1所述的一种高浓度有机污水生物膜处理系统，其特征在于：所述生物架连续布置于池体内壁且围合出一曝气区，生物架设置于池体底部上方，所述生物架占池体体积4/5。
说明书
一种高浓度有机污水生物膜处理系统
技术领域
本实用新型涉及污水处理领域，具体涉及一种高浓度有机污水生物膜处理系统。
背景技术
随着人们生活水平的提高，生活垃圾大量产生引起的环境问题日益严重。垃圾填埋的方式因为其成本低廉，被广泛应用，而填埋后产生了另一种污染方式，高浓度有机污水。大量高浓度有机污水穿过土壤进入地下水层，造成污染的迅速扩散，严重威胁我们的健康。
现有的污水处理系统对高浓度有机污水处理仍存在较大的问题：采用大量化学药剂处理重金属而造成的二次污染，处理污水后仍需大量处理污泥造成处理成本高，采用反渗透膜费用高而且清理困难。因此，我们亟需一种能够节省能源、低成本、高效率的污水处理系统解决当前的难题。
实用新型内容
有鉴于此，本实用新型针对现有技术的不足，公开一种高浓度有机污水生物膜处理系统。
本实用新型的目的通过以下技术方案实现：

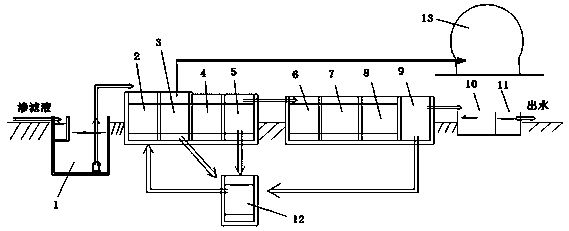

一种高浓度有机污水生物膜处理系统，包括依次连接的生化处理系统、深度处理系统、消毒池及连接生化处理系统的循环系统，所述生化处理系统包括依次排布的调配池、中温厌氧池、常温厌氧池、调节池、好氧池、深度氧化池、反硝化池及沉淀池，所述生化处理系统通过溢出方式依次连通，所述生化处理系统每个池体内壁均设置有生物架，生物架内填充有马鞍型生物巢填料，马鞍型生物巢填料内驯化培养有多种微生物群体，所述深度处理系统为人工湿地，所诉循环系统包括泄料池，所述泄料池通过污泥泵连接中温厌氧池、调节池及沉淀池，所述泄料池还通过溢出方式连接调配池，所述泄料池还设置有污泥处理装置。
本实用新型工作原理如下：
高浓度高浓度有机污水首先进入集水调蓄池经行初步过滤，再通过水泵抽入调配池，通过调配池对水体加温及加气增强微生物活性。接着通过中温厌氧池及常温厌氧池进行厌氧处理，利用甲烷菌群把高浓度高浓度有机污水发酵降解至低浓度高浓度有机污水，且产生可用的沼气。低浓度高浓度有机污水经过调节池抽除污泥处理并流入好氧池。经过好氧池、深度氧化池及反硝化池多级生物膜处理后进入沉淀池去除污泥。再经过人工湿地，利用土壤、人工介质、植物、微生物的物理、化学、生物三重协同作用，对污水、污泥进行吸附、滞留、过滤、氧化还原、沉淀、微生物分解、转化、植物遮蔽、残留物积累、蒸腾水分和养分吸收及各类动物的作用，达到脱磷除氮、吸附重金属的效果。最后经过消毒池杀菌处理，将低浓度高浓度有机污水无害化再排出。
进一步的，所述中温厌氧池及常温厌氧池连接有沼气收集装置。
通过沼气收集装置对沼气收集利用，回收资源。
进一步的，所述调配池、好氧池及深度氧化池设置有曝气管，所述曝气管设置有曝气头。
进一步的，所述调配池还设置有电能加热装置。
进一步的，所述生物架连续布置于池体内壁且围合出一曝气区，生物架设置于池体底部上方，所述生物架占池体体积4/5。
利用电能加热提高水温，提高微生物活性，优化处理效果。
本实用新型相对于现有技术，具有如下的有益效果：
本实用新型效率高、成本低、工艺操作管理方便可靠且无二次污染，处理不采用加药混凝及反渗透膜昂贵设备，利用自然微生物及吸附介质完成高浓度有机污水处理，达标排放。
