申请日2015.09.17
公开(公告)日2015.12.30
IPC分类号C02F9/06
摘要
本实用新型涉及一种电化学污水处理系统，它包括依次连接的混合组件、电解组件、沉淀组件以及压滤机，所述电解组件包括与所述混合组件相连接的电化学氧化槽、与所述电化学氧化槽底部相连通的循环冷却塔、与所述电化学氧化槽上部相连通的氧化槽、用于向所述电化学氧化槽和所述氧化槽内加入双氧水的第一加药器、与所述氧化槽相连通的曝气吹脱槽以及与所述曝气吹脱槽相连通的中间水槽。通过将电化学氧化槽、氧化槽进行连用后，再与曝气吹脱槽相连接，这样能够有效地氧化污水中的高浓度有机化合物;而且将循环冷却塔与电化学氧化槽底部相连通，这样当电化学氧化槽底部由于电解温度较高时，可以对其进行有效降温，确保这个系统的安全运行。
摘要附图
权利要求书

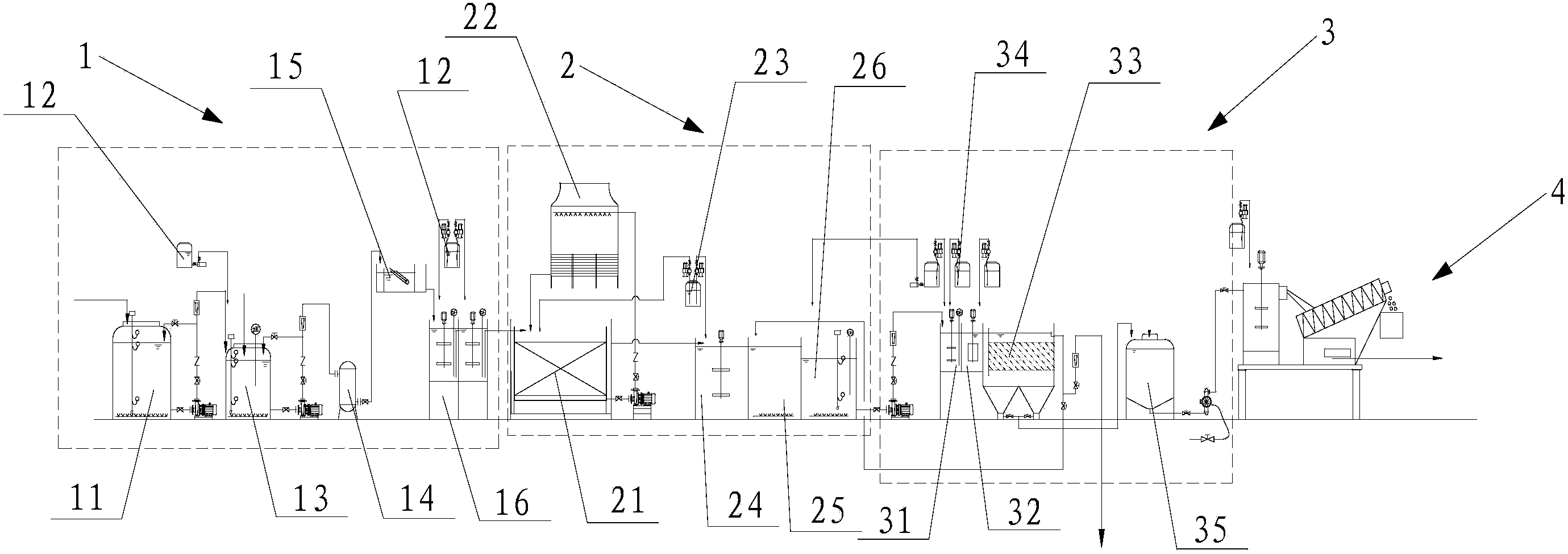

1.一种电化学污水处理系统，它包括依次连接的混合组件(1)、电解组件(2)、沉淀组件(3)以及压滤机(4)，其特征在于：所述电解组件(2)包括与所述混合组件(1)相连接的电化学氧化槽(21)、与所述电化学氧化槽(21)底部相连通的循环冷却塔(22)、与所述电化学氧化槽(21)上部相连通的氧化槽(24)、用于向所述电化学氧化槽(21)和所述氧化槽(24)内加入双氧水的第一加药器(23)、与所述氧化槽(24)相连通的曝气吹脱槽(25)以及与所述曝气吹脱槽(25)相连通的中间水槽(26)。
2.根据权利要求1所述的电化学污水处理系统，其特征在于：所述混合组件(1)包括高浓度废水收集桶(11)、与所述高浓度废水收集桶(11)相连通的配水箱(13)、与所述配水箱(13)相连通的布袋过滤器(14)、与所述布袋过滤器(14)下部相连通的计量槽(15)、与所述计量槽(15)相连通的第一pH调节槽(16)以及用于向所述配水箱(13)和所述第一pH调节槽(16)中添加酸液的第二加药器(12)。
3.根据权利要求1所述的电化学污水处理系统，其特征在于：所述沉淀组件(3)包括与所述中间水槽(26)相连通的第二pH调节槽(31)、与所述第二pH调节槽(31)相连通的絮凝槽(32)、用于向所述絮凝槽(32)中添加碱液和絮凝剂的第三加药器(34)、与所述絮凝槽(32)相连通的斜管沉淀池(33)、与所述斜管沉淀池(33)底部相连通用于收集其底部污泥的污泥浓缩槽(35)。
说明书
一种电化学污水处理系统
技术领域
本实用新型污水处理设备，具体涉及一种电化学污水处理系统。
背景技术
随着我国工业的发展，工业污水的排放量日益增加。工业污水主要来源于染料、医药、农药、化工等行业的生产过程，其成分非常复杂，包括盐分、有机物、悬浮物和细菌等，其中以高浓度的有机物为主。这些有毒有害的有机物包括苯酚、多氯硝基苯、三嗪物质、苯并三唑等，它们在污水中浓度高，毒性大，化学需氧量高，难以被普通微生物降解，因此污染程度大，持续时间长，处理难度高，是水污染防治中的热点和难点，其治理研究已引起国内外专家的日益重视。如果这些污水不加处理直接向环境排放，势必导致严重的环境灾难。目前污水中高浓度有机物的处理方法有物理处理，化学处理和生物处理等。但这些处理方法单一，处理流程复杂，处理成本高，而且不能同时除去污水中的多种有毒有害成分，处理效果不佳。
发明内容
本实用新型目的是为了克服现有技术的不足而提供一种电化学污水处理系统。
为达到上述目的，本实用新型采用的技术方案是：一种电化学污水处理系统，它包括依次连接的混合组件、电解组件、沉淀组件以及压滤机，所述电解组件包括与所述混合组件相连接的电化学氧化槽、与所述电化学氧化槽底部相连通的循环冷却塔、与所述电化学氧化槽上部相连通的氧化槽、用于向所述电化学氧化槽和所述氧化槽内加入双氧水的第一加药器、与所述氧化槽相连通的曝气吹脱槽以及与所述曝气吹脱槽相连通的中间水槽。
优化地，所述混合组件包括高浓度废水收集桶、与所述高浓度废水收集桶相连通的配水箱、与所述配水箱相连通的布袋过滤器、与所述布袋过滤器下部相连通的计量槽、与所述计量槽相连通的第一pH调节槽以及用于向所述配水箱和所述第一pH调节槽中添加酸液的第二加药器。
优化地，所述沉淀组件包括与所述中间水槽相连通的第二pH调节槽、与所述第二pH调节槽相连通的絮凝槽、用于向所述絮凝槽中添加碱液和絮凝剂的第三加药器、与所述絮凝槽相连通的斜管沉淀池、与所述斜管沉淀池底部相连通用于收集其底部污泥的污泥浓缩槽。
由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：本实用新型电化学污水处理系统，通过将电化学氧化槽、氧化槽进行连用后，再与曝气吹脱槽相连接，这样能够有效地氧化污水中的高浓度有机化合物;而且将循环冷却塔与电化学氧化槽底部相连通，这样当电化学氧化槽底部由于电解温度较高时，可以对其进行有效降温，确保这个系统的安全运行。
