申请日2015.11.23
公开(公告)日2016.05.18
IPC分类号C02F1/42; B01J49/00
摘要

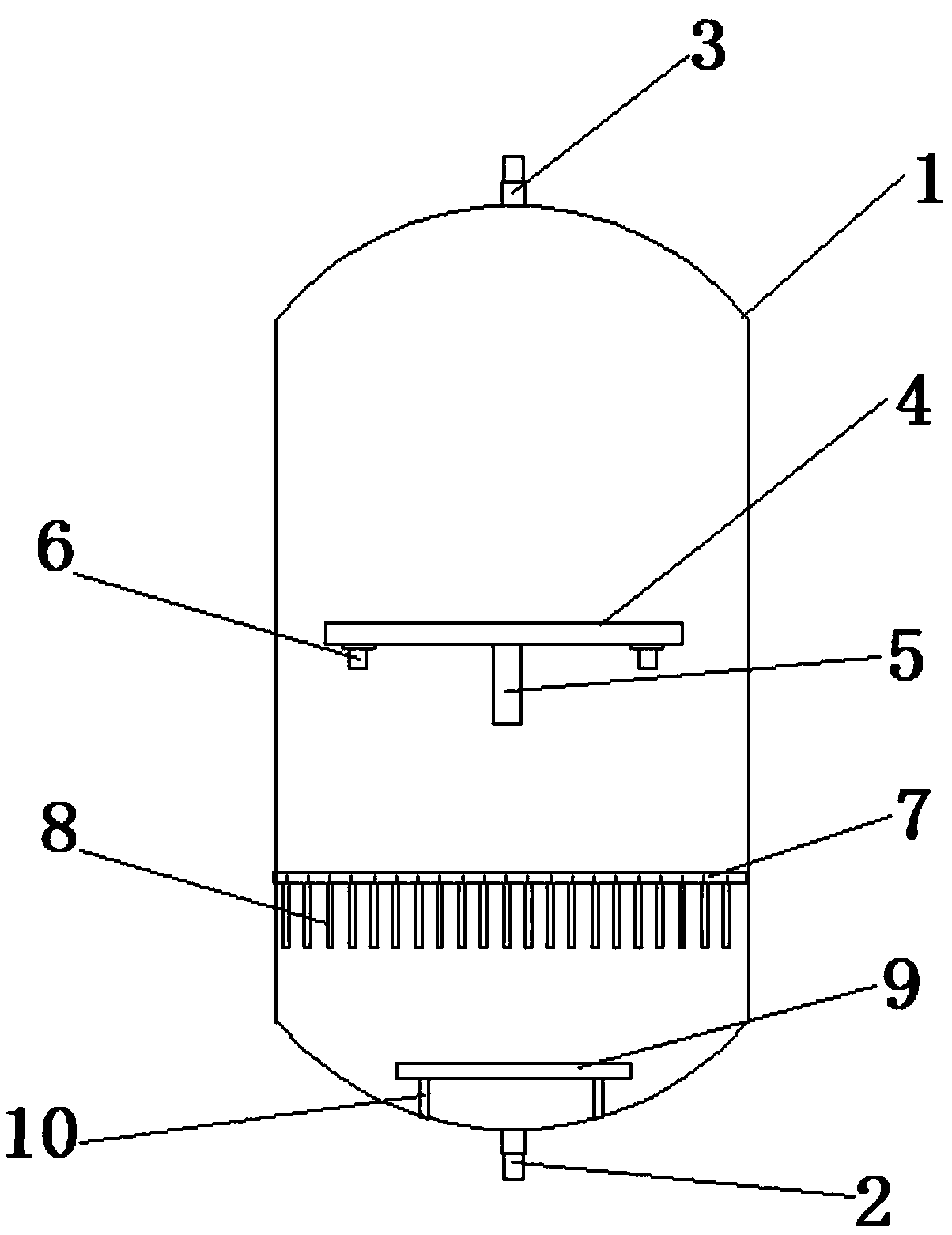

本实用新型公开了一种热电厂水处理交换装置，包括罐体、再生液入口、再生液出口、支管、母管、固定杆、过滤网、分隔板、减速板和连接杆，所述罐体下端设有再生液入口，所述罐体上端设有再生液出口，所述罐体内设有支管和母管，所述支管下端中部连接母管，所述支管下端两侧对称设有固定杆，所述支管下方设有过滤网，所述过滤网两侧均设有树脂，所述过滤网下端固定有多个分隔板，所述分隔板均匀设置，所述再生液入口内侧设有减速板，所述减速板下端通过连接杆连接所述罐体内底部。本实用新型结构简单，使用方便，再生液流速均匀，交换效率高，出水水质好。
权利要求书
1.一种热电厂水处理交换装置，其特征在于：包括罐体、再生液入口、再生液出口、支管、母管、固定杆、过滤网、分隔板、减速板和连接杆，所述罐体下端设有再生液入口，所述罐体上端设有再生液出口，所述罐体内设有支管和母管，所述支管下端中部连接母管，所述支管下端两侧对称设有固定杆，所述支管下方设有过滤网，所述过滤网两侧均设有树脂，所述过滤网下端固定有多个分隔板，所述分隔板均匀设置，所述再生液入口内侧设有减速板，所述减速板下端通过连接杆连接所述罐体内底部。
说明书
一种热电厂水处理交换装置
技术领域
本实用新型涉及电厂设备技术领域，更具体地说，涉及一种热电厂水处理交换装置。
背景技术
水是工业部不可缺少的物质，在火力发电中对水的要求很高，因此需要对水进行过滤净化处理。目前国内对于电厂水处理环保要求很严格。逆流离子交换设备是目前使用比较广泛的电厂水处理装置，具备有对水含盐量和离子组成适用范围广、出水水质好、再生剂比耗低的优点。但同时存在着再生液在从下向上流动时，流速分布不均匀、阻力大，容易造成交换树脂破碎，降低了设备周期过水量及出水的水质，增加了再生比耗及再生液。
因此，由于现有技术中存在上述的技术缺陷，是本领域内技术人员亟待解决的技术问题。
实用新型内容
本实用新型的目的为提供一种热电厂水处理交换装置，旨在解决现有技术中存在的再生液流动不均匀，影响逆流交换的效果的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种热电厂水处理交换装置，包括罐体、再生液入口、再生液出口、支管、母管、固定杆、过滤网、分隔板、减速板和连接杆，所述罐体下端设有再生液入口，所述罐体上端设有再生液出口，所述罐体内设有支管和母管，所述支管下端中部连接母管，所述支管下端两侧对称设有固定杆，所述支管下方设有过滤网，所述过滤网两侧均设有树脂，所述过滤网下端固定有多个分隔板，所述分隔板均匀设置，所述再生液入口内侧设有减速板，所述减速板下端通过连接杆连接所述罐体内底部。
本实用新型的有益之处在于：再生液从再生液入口进入，其液柱首先冲撞减速板，使再生液从减速板的四周向上排出，大大降低了再生液的流速;设置的过滤网和分隔板，能够将水流进行均匀分隔，并使液流从过滤网的网眼中向上流出，极大的改善的了再生液的流动均匀度，提高了逆流再生离子交换设备运行的可靠性，减少了设备检修次数，提高了设备的利用率。本实用新型结构简单，使用方便，再生液流速均匀，交换效率高，出水水质好。
