申请日2015.09.17
公开(公告)日2015.12.30
IPC分类号C02F3/30
摘要
本实用新型涉及一种污水厌氧好氧处理系统，它包括串联设置的厌氧机构、好氧机构和出水计量槽，所述厌氧机构包括串联设置的至少两个厌氧池和第一初沉淀池，所述好氧机构包括串联设置的至少四个生物接触氧化池和第二初沉淀池，所述出水计量槽与所述第二初沉淀池相连通，每个所述生物接触氧化池底部通过管道与至少一个鼓风机相连接。通过设置至少两个厌氧池和第一初沉淀池串联的厌氧机构，至少四个生物接触氧化池和第二初沉淀池串联的厌氧机构，这样能够确保其对污水的处理效果;另一方面出水计量槽与第二初沉淀池相连通，这样能够精确控制整个系统的流水速度，从而进一步提高污水的处理效果。

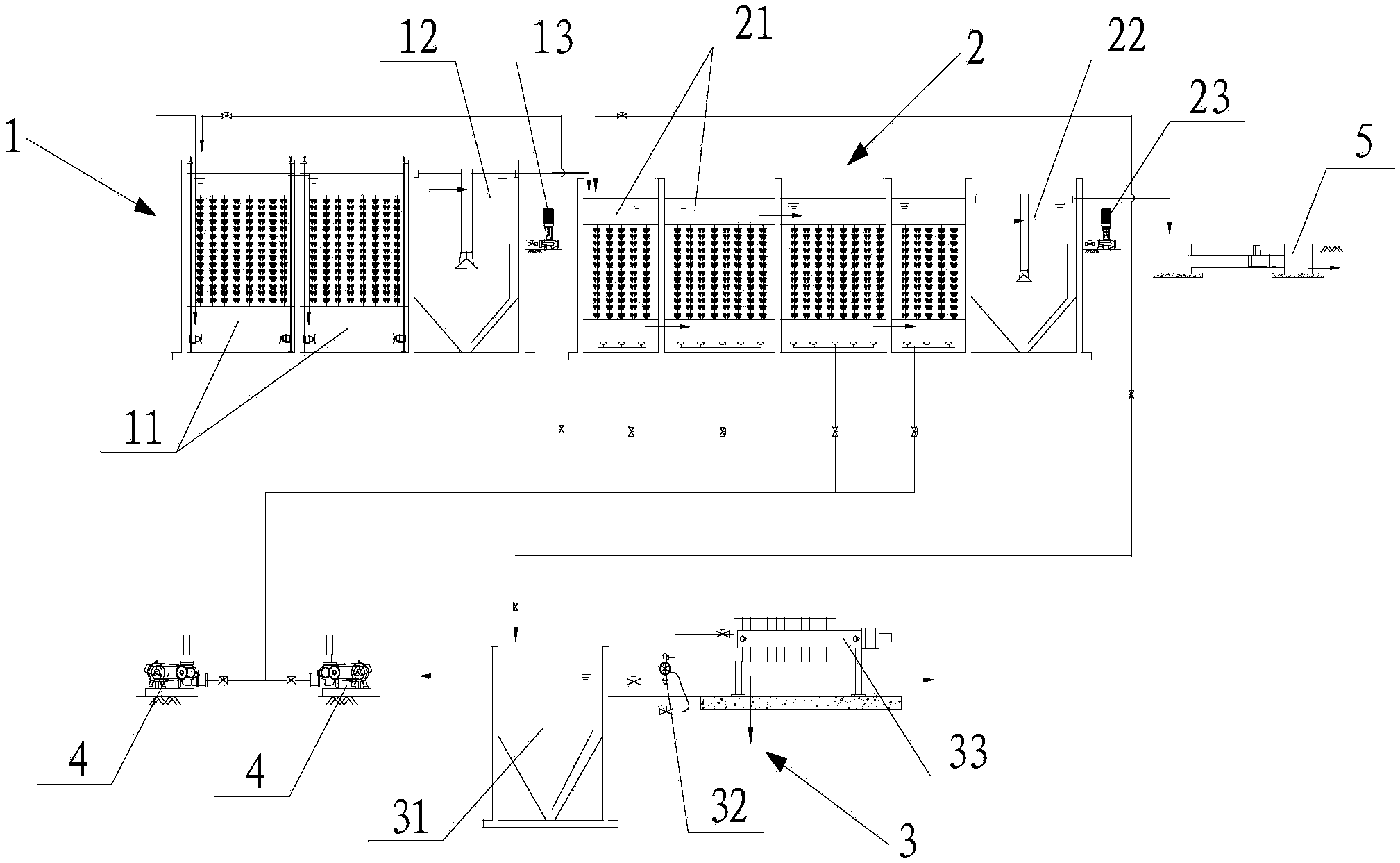

摘要附图
权利要求书
1.一种污水厌氧好氧处理系统，它包括串联设置的厌氧机构(1)、好氧机构(2)和出水计量槽(5)，其特征在于：所述厌氧机构(1)包括串联设置的至少两个厌氧池(11)和第一初沉淀池(12)，所述好氧机构(2)包括串联设置的至少四个生物接触氧化池(21)和第二初沉淀池(22)，所述出水计量槽(5)与所述第二初沉淀池(22)相连通，每个所述生物接触氧化池(21)底部通过管道与至少一个鼓风机(4)相连接。
2.根据权利要求1所述的污水厌氧好氧处理系统，其特征在于：所述厌氧机构(1)包括与所述第一初沉淀池(12)相连接的第一污泥泵(13)，所述好氧机构(2)包括与所述第二初沉淀池(22)相连接的第二污泥泵(23)，所述第一污泥泵(13)和所述第二污泥泵(23)通过管道与污泥处理机构(3)相连通。
3.根据权利要求2所述的污水厌氧好氧处理系统，其特征在于：所述污泥处理机构(3)包括污泥浓缩池(31)、与所述污泥浓缩池(31)通过管道相连通的压缩泵机(32)以及与所述压缩泵机(32)相连接的压滤机(33)。
4.根据权利要求2所述的污水厌氧好氧处理系统，其特征在于：所述第一污泥泵(13)还通过管道与所述厌氧池(11)相连通，所述第二污泥泵(23)还通过管道与所述生物接触氧化池(21)相连通。
说明书
一种污水厌氧好氧处理系统
技术领域
本实用新型污水处理设备，具体涉及一种污水厌氧好氧处理系统。
背景技术
近年来，随着工农业的迅速发展和人民生活水平的提高，大量的工业废水、农业废水以及生活污水流入海洋、湖泊和河流，造成严重的水污染，水体富营养化问题也日趋严重。研究表明，水中大部分污染物主要是有机污染物，最佳处理方法为生物处理，因为相比于化学和物化处理，生物处理处理效果较好，且投资和运行成本较低。目前，大部分污水处理反应装置往往采用单一的厌氧或好氧形式，不能适应不同行业的污水，而且出水往往不能达到排放标准，因此往往需要将好氧反应装置和厌氧反应装置进行串联。然而，现有的好氧反应装置和厌氧反应装置结构简单，导致其处理效果有限。
发明内容
本实用新型目的是为了克服现有技术的不足而提供一种污水厌氧好氧处理系统。
为达到上述目的，本实用新型采用的技术方案是：一种污水厌氧好氧处理系统，它包括串联设置的厌氧机构、好氧机构和出水计量槽，所述厌氧机构包括串联设置的至少两个厌氧池和第一初沉淀池，所述好氧机构包括串联设置的至少四个生物接触氧化池和第二初沉淀池，所述出水计量槽与所述第二初沉淀池相连通，每个所述生物接触氧化池底部通过管道与至少一个鼓风机相连接。
优化地，所述厌氧机构包括与所述第一初沉淀池相连接的第一污泥泵，所述好氧机构包括与所述第二初沉淀池相连接的第二污泥泵，所述第一污泥泵和所述第二污泥泵通过管道与污泥处理机构相连通。
进一步地，所述污泥处理机构包括污泥浓缩池、与所述污泥浓缩池通过管道相连通的压缩泵机以及与所述压缩泵机相连接的压滤机。
进一步地，所述第一污泥泵还通过管道与所述厌氧池相连通，所述第二污泥泵还通过管道与所述生物接触氧化池相连通。
由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：本实用新型污水厌氧好氧处理系统，通过设置至少两个厌氧池和第一初沉淀池串联的厌氧机构，至少四个生物接触氧化池和第二初沉淀池串联的厌氧机构，这样能够确保其对污水的处理效果;另一方面出水计量槽与第二初沉淀池相连通，这样能够精确控制整个系统的流水速度，从而进一步提高污水的处理效果。
