申请日2015.09.17
公开(公告)日2015.12.30
IPC分类号C02F9/14
摘要
本实用新型涉及一种微电解污水处理系统，它包括依次连接的微电解机构、沉淀机构和厌氧机构，所述微电解机构包括第一中间水箱以及与所述第一中间水箱相连通的催化微电解塔，所述沉淀机构包括与所述催化微电解塔相连通的氧化槽、用于向所述氧化槽中添加双氧水的第一加药器、与所述氧化槽相连通的曝气吹脱槽、与所述曝气吹脱槽相连通的第二中间水箱、与所述第二中间水箱相连通的pH调节槽、与所述pH调节槽相连通的絮凝槽、与所述絮凝槽相连通的斜管沉淀槽、用于向所述pH调节槽和所述絮凝槽中添加化学药品的第二加药器以及与所述第二加药器相连通的第三中间水箱。这样能够在催化微电解工艺之后对污水进一步进行氧化处理。

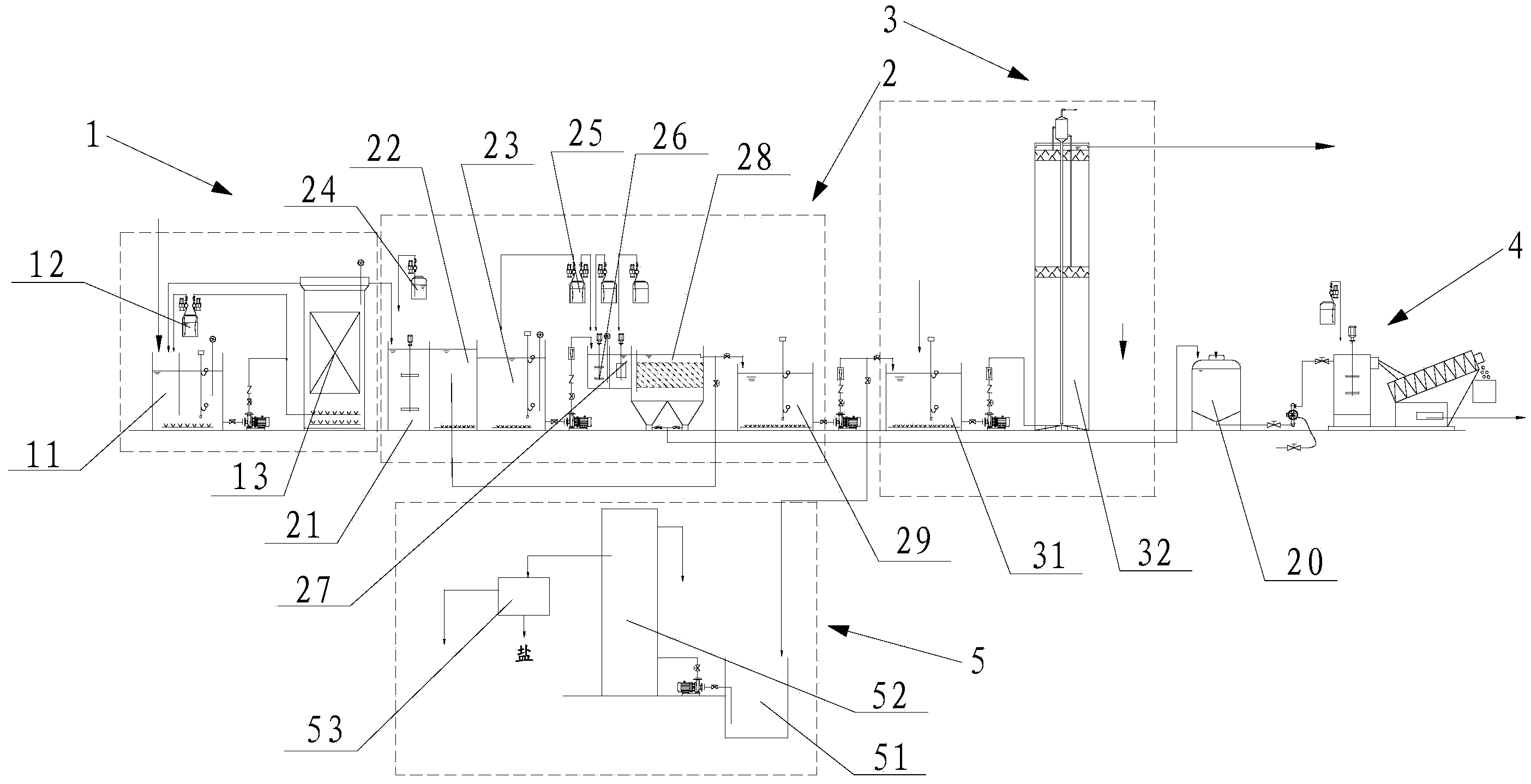

摘要附图
权利要求书
1.一种微电解污水处理系统，它包括依次连接的微电解机构(1)、沉淀机构(2)和厌氧机构(3)，其特征在于：所述微电解机构(1)包括第一中间水箱(11)以及与所述第一中间水箱(11)相连通的催化微电解塔(12)，所述沉淀机构(2)包括与所述催化微电解塔(12)相连通的氧化槽(21)、用于向所述氧化槽(21)中添加双氧水的第一加药器(24)、与所述氧化槽(21)相连通的曝气吹脱槽(22)、与所述曝气吹脱槽(22)相连通的第二中间水箱(23)、与所述第二中间水箱(23)相连通的pH调节槽(26)、与所述pH调节槽(26)相连通的絮凝槽(27)、与所述絮凝槽(27)相连通的斜管沉淀槽(28)、用于向所述pH调节槽(26)和所述絮凝槽(27)中添加化学药品的第二加药器(25)以及与所述第二加药器(25)相连通的第三中间水箱(29)。
2.根据权利要求1所述的微电解污水处理系统，其特征在于：所述沉淀机构(2)还连接有用于脱除污水中无机盐且与所述厌氧机构(3)相并联的脱盐机构(5)。
3.根据权利要求2所述的微电解污水处理系统，其特征在于：所述脱盐机构(5)包括与所述第三中间水箱(29)相连通的第四中间水箱(51)、与所述第四中间水箱(51)相连通的MVR蒸发器(52)以及与所述MVR蒸发器(52)相连通的离心机(53)。
4.根据权利要求1所述的微电解污水处理系统，其特征在于：所述厌氧机构(3)包括与所述第三中间水箱(29)相连通的第五中间水箱(31)以及与所述第五中间水箱(31)相连通的IC厌氧塔(32)。
5.根据权利要求1所述的微电解污水处理系统，其特征在于：所述沉淀机构(2)还包括与所述斜管沉淀槽(28)底部相连通的污泥浓缩槽(20)，所述污泥浓缩槽(20)还与压滤机(4)相连接。
说明书
一种微电解污水处理系统
技术领域
本实用新型污水处理设备，具体涉及一种微电解污水处理系统。
背景技术
随着我国工业的发展，工业污水的排放量日益增加。工业污水主要来源于染料、医药、农药、化工等行业的生产过程，其成分非常复杂，包括盐分、有机物、悬浮物和细菌等，其中以高浓度的有机物为主。很多行业的废水生物降解性能较差，难于生物处理，采用传统的生化法处理印染废水常常很难达标。近年来较为重视对组合工艺的研究，微电解法成为水处理的研究热点，微电解法利用金属腐蚀原理形成原电池来对废水进行处理，该方法自20世纪60年代就有人研究，但研究还很肤浅。20世纪70年代，前苏联的科学工作者把铁屑用于印染废水的处理，20世纪80年代此法引入我国。
周荣丰等采用催化铁内电解法对印染废水进行预处理，结果表明催化铁内电解法可以有效地去除了对生物有抑制的有机物，为后续的生化处理创造了有利条件。周荣丰等研究了对催化铁内电解法处理酸性大红GR废水脱色降解效果的影响，认为在最优反应条件下，酸性大红GR废水色度的去除率大于95%，CODcr的去除率为55%左右。催化铁内电解法对酸性大红GR废水的处理效率高，且有较宽的pH适应范围。因此，设计一种基于微电解技术的污水处理系统能够提高对污水处理的适用范围，提高处理效果。
发明内容
本实用新型目的是为了克服现有技术的不足而提供一种微电解污水处理系统。
为达到上述目的，本实用新型采用的技术方案是：一种微电解污水处理系统，它包括依次连接的微电解机构、沉淀机构和厌氧机构，所述微电解机构包括第一中间水箱以及与所述第一中间水箱相连通的催化微电解塔，所述沉淀机构包括与所述催化微电解塔相连通的氧化槽、用于向所述氧化槽中添加双氧水的第一加药器、与所述氧化槽相连通的曝气吹脱槽、与所述曝气吹脱槽相连通的第二中间水箱、与所述第二中间水箱相连通的pH调节槽、与所述pH调节槽相连通的絮凝槽、与所述絮凝槽相连通的斜管沉淀槽、用于向所述pH调节槽和所述絮凝槽中添加化学药品的第二加药器以及与所述第二加药器相连通的第三中间水箱。
优化地，所述沉淀机构还连接有用于脱除污水中无机盐且与所述厌氧机构相并联的脱盐机构。
进一步地，所述脱盐机构包括与所述第三中间水箱相连通的第四中间水箱、与所述第四中间水箱相连通的MVR蒸发器以及与所述MVR蒸发器相连通的离心机。
优化地，所述厌氧机构包括与所述第三中间水箱相连通的第五中间水箱以及与所述第五中间水箱相连通的IC厌氧塔。
优化地，所述沉淀机构还包括与所述斜管沉淀槽底部相连通的污泥浓缩槽，所述污泥浓缩槽还与压滤机相连接。
由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：本实用新型微电解污水处理系统，通过将沉淀机构设置成包括与催化微电解塔相连通的氧化槽、与所述氧化槽相连通的曝气吹脱槽，这样能够在催化微电解工艺之后对污水进一步进行氧化处理;而且污水经过斜管沉淀槽进行沉淀后使用厌氧机构进行厌氧发酵，从而除去污水中的大部分有机物，提高了污水的处理效果。
