申请日2015.09.22
公开(公告)日2017.05.24
IPC分类号A47L15/42; F28D21/00
摘要

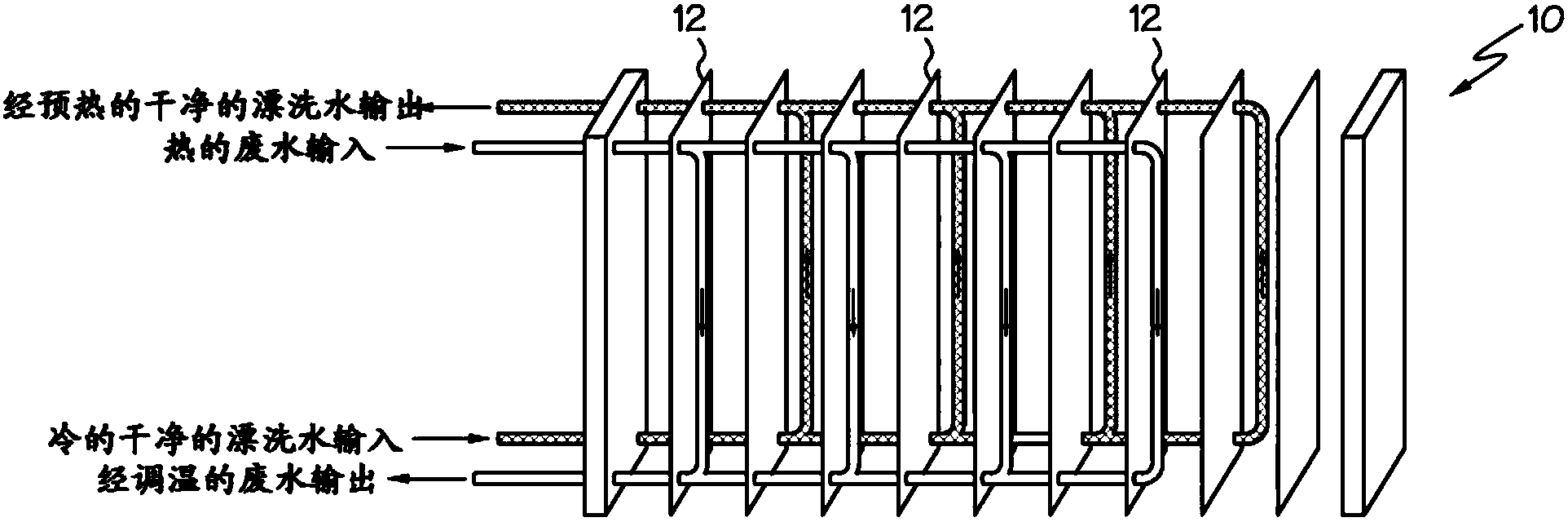

一种器皿洗涤机器包括外壳和集水槽，所述外壳至少部分地限定用于清洁器皿的室，所述集水槽用于在清洁期间收集再循环穿过所述室的热的清洁水。排水路径被提供用于从所述集水槽排出清洁水，并且所述干净水输入管道包括接收干净水的至少一个干净水输入口。污水热回收装置包括一个或更多个板式热交换器单元(10)，所述板式热交换器单元将热从排出的清洁水转移给流入的干净水。
摘要附图
权利要求书
1.一种器皿洗涤机器，包括：
外壳，所述外壳至少部分地限定用于清洁器皿的室;
集水槽，所述集水槽用于在清洁期间收集再循环穿过所述室的热的清洁水;
排水路径，所述排水路径用于从所述集水槽排出清洁水;
干净水输入管道，所述干净水输入管道包括接收干净水的至少一个干净水输入口;
污水热回收装置，所述污水热回收装置包括：
自包含板式热交换器单元，所述自包含板式热交换器单元包括污水输入口、污水输出口、干净水输入口、干净水输出口和所述单元内的热交换体积，
其中所述干净水输入口被有效地连接以从所述干净水输入管道接收水，所述污水输入口被有效地连接以接收沿所述排水路径排出的清洁水，
其中多个板式热交换器被布置在所述热交换体积内，以限定沿第一板的一侧的至少一条干净水流动路径和沿所述第一板的相对侧的污水流动路径，从而来自沿所述污水流动路径行进的污水的热通过所述第一板被转移给沿所述干净水流动路径行进的干净水。
2.如权利要求1所述的器皿洗涤机器，其中多个干净水流动路径和多个污水流动路径存在于所述热交换体积内的多个板的相对设置的两侧上。
3.如权利要求1所述的器皿洗涤机器，其中所述自包含板式热交换器单元位于所述器皿洗涤机器的所述外壳的覆盖区内。
4.如权利要求1所述的器皿洗涤机器，其中所述自包含板式热交换器单元位于所述器皿洗涤机器的所述外壳的覆盖区外。
5.如权利要求1所述的器皿洗涤机器，进一步包括：
漂洗系统，所述漂洗系统包括辅助加热器;
其中所述自包含板式热交换器单元的所述干净水输出口被有效地连接以向所述辅助加热器传送干净水。
6.如权利要求5所述的器皿洗涤系统，其中所述排水路径包括所述自包含板式热交换器单元上游的管道过滤器。
7.如权利要求6所述的器皿洗涤机器，其中所述室包括用于从进入所述集水槽的水中捕获食物残渣的至少一个筛网构件。
8.如权利要求7所述的器皿洗涤机器，其中所述室包括粗孔筛网构件和细孔筛网构件两者。
9.如权利要求1所述的器皿洗涤机器，其中所述自包含板式热交换器单元是包括所述污水热回收装置的多个自包含板式热交换器单元中的一个。
10.如权利要求9所述的器皿洗涤机器，其中所述多个自包含板式热交换器单元以串联方式被布置。
11.如权利要求9所述的器皿洗涤机器，其中所述多个自包含板式热交换器单元以并联方式被布置。
12.如权利要求5所述的器皿洗涤机器，进一步包括：
沿所述排水路径的排水泵或排水阀;
沿所述干净水输入管道的干净水控制阀;
以及控制器，所述控制器被连接用于控制所述排水泵或排水阀、所述干净水控制阀和所述漂洗系统中的每个的操作，所述控制器被配置有选择地执行下排操作，在所述下排操作中，在所述自包含板式热交换器单元中预热的至少一些干净水经由所述漂洗系统被传送穿过所述器皿洗涤机器并且返回到所述排水路径，以便冲洗食物残渣穿过所述自包含板式热交换器单元。
13.一种器皿洗涤机器，包括：
外壳，所述外壳至少部分地限定用于清洁器皿的室;
集水槽，所述集水槽用于在清洁期间收集再循环穿过所述室的热的清洁水;
漂洗系统，所述漂洗系统包括为所述室内的多个喷射喷嘴提供进给的辅助加热器;
排水路径，所述排水路径被有效地连接以从所述集水槽排出清洁水，其中排水泵或排水阀位于沿所述排水路径处;
干净水输入管道，所述干净水输入管道包括相关联的横向进给流动控制阀;
污水热回收装置，所述污水热回收装置包括板式热交换器单元，所述板式热交换器单元包括污水输入口、污水输出口、干净水输入口、干净水输出口和所述单元内的热交换体积，其中所述干净水输入口被有效地连接以从所述干净水输入管道接收水，所述污水输入口被有效地连接以接收沿所述排水路径排出的清洁水，所述干净水输出口被有效地连接以向所述辅助加热器进给水，其中多个热交换板被布置在所述热交换体积内;
控制器，所述控制器被连接以用于控制所述排水泵或排水阀、所述横向进给流动控制阀和所述漂洗系统中的每个的操作，所述控制器被配置成有选择地执行下排操作，在所述下排操作中，在所述板式热交换器单元中预热的至少一些干净水经由所述漂洗系统被传送穿过所述器皿洗涤机器并且返回到所述排水路径，以便冲洗食物残渣穿过所述板式热交换器单元。
14.如权利要求13所述的器皿洗涤机器，其中所述控制器被这样配置，以致所述下排操作在足够的时间内执行，以确保所述集水槽的完全排空以及其后排出继续，从而被所述漂洗系统传送到所述室中的一些干净的热水也被向下传送到所述排水路径，以冲洗所述板式热交换器单元。
15.如权利要求13所述的器皿洗涤机器，其中所述污水热回收单元包括：
以串联方式布置的多个板式热交换器单元或以并联方式布置的多个板式热交换器单元。
16.一种从被传送出器皿洗涤机器的污水中回收能量的方法，所述方法包括：
沿排水路径传送所述污水，所述排水路径包括具有多个内部热交换板的板式热交换器;以及
沿干净水输入路径传送干净水，所述干净水输入路径经过所述板式热交换器单元，从而来自所述污水的热经由通过所述板式热交换器单元内的所述热交换板的热转移被传给所述干净水。
17.如权利要求16所述的方法，其中在多个所述内部热交换板的每个中，干净水沿所述内部热交换板的一侧行进，并且污水沿所述内部热交换板的相对侧行进。
18.如权利要求17所述的方法，其中沿所述内部热交换板的所述一侧行进的所述干净水在与所述污水沿所述内部热交换板的所述相对侧行进的方向相反的方向上流动。
19.如权利要求16所述的方法，其中在所述机器的排水操作期间，在所述板式热交换器单元中预热的至少一些干净水被传送穿过所述机器并且返回到所述排水路径，以便冲洗食物残渣穿过所述板式热交换器单元。
说明书
具有使用板式热交换器进行能量回收的废水调温系统的器皿洗涤机
交叉引用
本申请要求2014年9月22日递交的美国临时申请序列No.62/053,456和2015年9月10日递交的美国专利申请序列No.14/849,922的权益，这两个申请通过引用被并入本文。
技术领域
本申请通常涉及器皿洗涤机(warewashers)，并且更具体地涉及具有废水调温系统的器皿洗涤机。
背景技术
在一些商用器皿洗涤机器中，废水的温度高于由针对排水的管道规程强制要求的温度。该不符合期望的结果起因于用于在商用机器中清洁和漂洗的清洁水和漂洗水两者的温度都典型地远高于可接受的限制温度的事实。为了使废水冷却，有时候要用干净的冷水向下冲洗具有废水的下水道，以降低水温。为了该目的使用调温套件，所述调温套件允许干净水与污水/废水混合，以在被排放到下水道之前使整体温度下降到可接受的水平。在这些器皿洗涤机器的操作中，还应该由需要被加热并在机器中使用的相同量的干净水来补偿离开机器的污水的量。
能量效率仍旧是器皿洗涤机器，特别是趋向于是大体积机器的商用器皿洗涤机器领域的重要问题。已知提供用于从机器清除的废水中回收一些热的热回收系统，如由美国专利No.5,660,193举例说明的。美国专利No.8,146,612公开了一种利用逆流蛇形管装置从废水中回收热的系统。
尽管如此，仍期望提供一种具有新的和有利的污水能量回收系统的器皿洗涤机器。
发明内容
在一个方面中，一种器皿洗涤机器包括外壳和集水槽，所述外壳至少部分地限定用于清洁器皿的室，所述集水槽用于在清洁期间收集再循环穿过所述室的热的清洁水。排水路径被提供用于从所述集水槽排出清洁水。干净水输入管道包括接收干净水的至少一个干净水输入口。污水热回收装置包括：自包含板式热交换器单元，所述自包含板式热交换器单元包括污水输入口、污水输出口、干净水输入口、干净水输出口和所述单元内的热交换体积(volumn)。所述干净水输入口被有效地连接以从所述干净水输入管道接收水，所述污水输入口被有效地连接以接收沿所述排水路径排出的清洁水。多个热交换板被布置在所述热交换体积内，以限定沿第一板的一侧的至少一条干净水流动路径和沿所述第一板的相对侧的污水流动路径，从而来自沿所述污水流动路径行进的污水的热通过所述第一板被转移给沿所述干净水流动路径行进的干净水。
在一个实施方式中，多个干净水流动路径和多个污水流动路径存在于所述热交换体积内的多个相应的板的相对设置的两侧上。
在一个实施方式中，所述导热板式热交换器单元位于所述器皿洗涤机器的所述外壳的覆盖区(footprint)内。
在一个实施方式中，所述导热板式热交换器单元位于所述器皿洗涤机器的所述外壳的覆盖区外。
在一个实施方式中，所述机器进一步包括：漂洗系统，所述漂洗系统包括辅助加热器;其中所述板式热交换器单元的所述干净水输出口被有效地连接以向所述辅助加热器传送干净水。
在一个实施方式中，所述排水路径包括所述板式热交换器单元上游的管道过滤器。
在一个实施方式中，所述室包括用于从进入所述集水槽的水中捕获食物残渣的至少一个筛网构件。
在一个实施方式中，所述室包括粗孔筛网构件和细孔筛网构件两者。
在另一个方面中，一种器皿洗涤机器包括外壳、集水槽和漂洗系统，所述外壳至少部分地限定用于清洁器皿的室，所述集水槽用于在清洁期间收集再循环穿过所述室的热的清洁水，所述漂洗系统包括为所述室内的多个喷射喷嘴提供进给的辅助加热器。排水路径被有效地连接以从所述集水槽排出清洁水，其中排水泵或排水阀位于沿所述排水路径处。干净水输入管道包括相关联的横向进给流动控制阀。污水热回收装置包括板式热交换器单元，所述板式热交换器单元包括污水输入口、污水输出口、干净水输入口、干净水输出口和所述单元内的热交换体积，其中所述干净水输入口被有效地连接以从所述干净水输入管道接收水，所述污水输入口被有效地连接以接收沿所述排水路径排出的清洁水，所述干净水输出口被有效地连接以向所述辅助加热器进给水，其中多个热交换板被布置在所述热交换体积内。控制器被连接以用于控制所述排水泵或排水阀、所述横向进给流动控制阀和所述漂洗系统中的每个的操作。所述控制器被配置成有选择地执行下排(drain down)操作，在所述下排操作中，在所述板式热交换器单元中预热的至少一些干净水经由所述漂洗系统被传送穿过所述器皿洗涤机器并且返回到所述排水路径，以便冲洗食物残渣穿过所述板式热交换器单元。
在再一个方面中，一种从被传送出器皿洗涤机器的污水中回收能量的方法，所述方法包含：沿排水路径传送所述污水，所述排水路径包括具有多个内部热交换板的板式热交换器单元;以及沿干净水输入路径传送干净水，所述干净水输入路径经过所述板式热交换器单元，从而来自所述污水的热经由通过所述板式热交换器单元内的所述热交换板的热转移被传给所述干净水。
在所述方法的一个实施方式中，在多个热交换板的每个中，干净水沿所述热交换板的一侧行进，并且污水沿所述热交换板的相对侧行进。
在所述方法的一个实施方式中，沿所述热交换板的所述一侧行进的所述干净水在与所述污水沿所述热交换板的所述相对侧行进的方向相反的方向上流动。
在所述方法的一个实施方式中，在所述机器的排水操作期间，在所述板式热交换器单元中预热的至少一些干净水被传送穿过所述机器并且返回到所述排水路径，以便冲洗食物残渣穿过所述板式热交换器单元。
一个或更多个实施例的细节被陈述在下文附图和描述中。在阅读了描述和附图以及权利要求书后，其他特征、目的和优点将是显而易见的。
