申请日2015.09.22
公开(公告)日2017.03.29
IPC分类号C02F9/04
摘要
本发明公开了一种臭氧消毒污水处理装置，包括污水收集装置、氧化池、排水管和污水管，所述污水管上从左到右依次设有调节池、活性炭吸附过滤器和阳离子树脂过滤器，且调节池和活性炭吸附过滤器之间的污水管上通过分支管道连接有第一沉淀池，且气体管道上设有增压泵，所述气体管道的另一端设有臭氧发生器，所述氧化池的内腔设有排气管，所述排水管的底部通过分支管道连接有第二沉淀池，所述排水管的末端连接污泥脱水装置，该发明通过臭氧消毒装置能够很好的除去污水中的有毒有害物质，通过高压把臭氧充分溶解到水里，消毒效果显著，结构简单，实用性强，臭氧杀菌效果好。

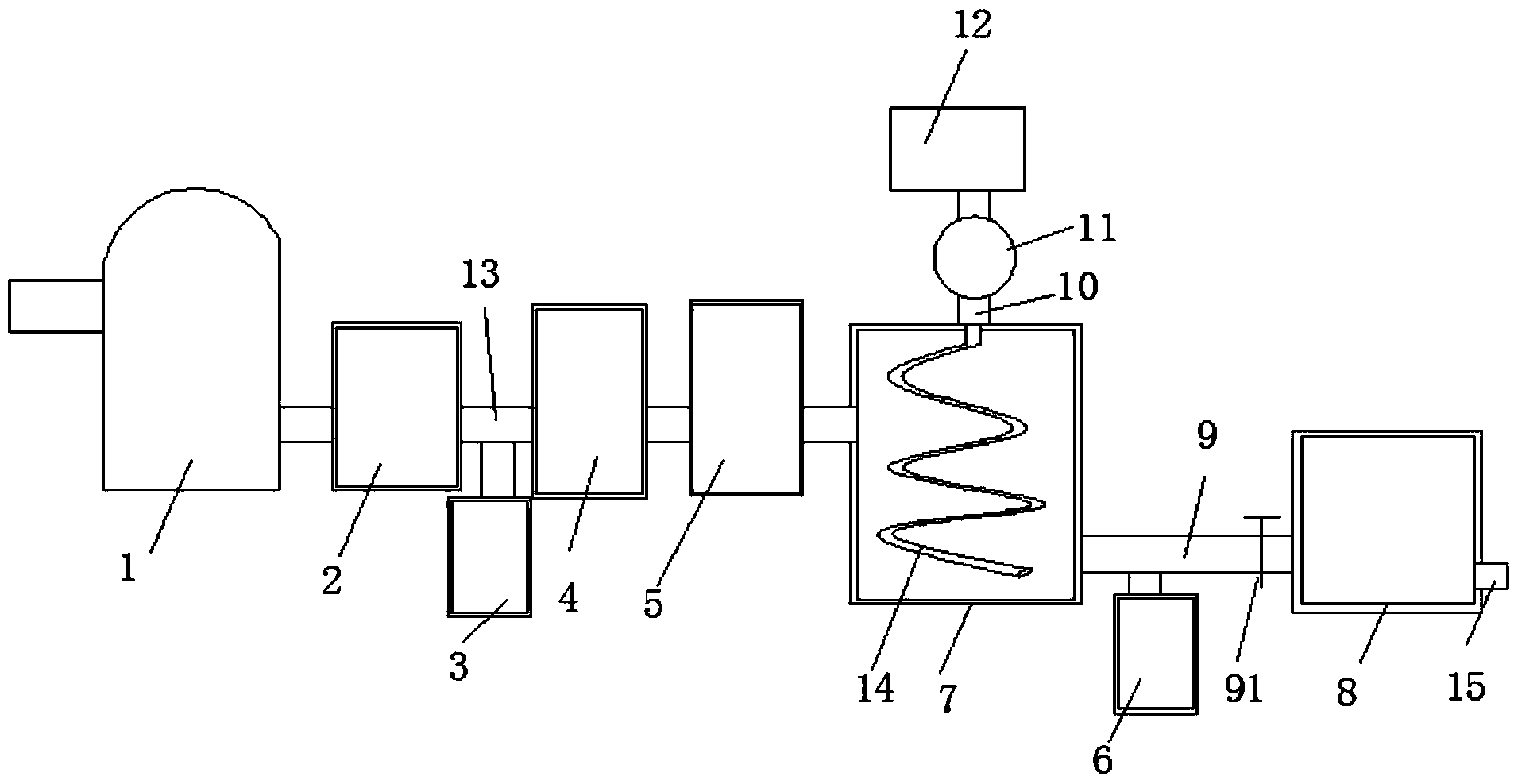

摘要附图
权利要求书
1.一种臭氧消毒污水处理装置，包括污水收集装置(1)、氧化池(7)、排水管(9)和污水管(13)，所述污水收集装置(1)上设有污水进口，其特征在于：所述污水收集装置(1)的右侧设有污水管(13)，所述污水管(13)上从左到右依次设有调节池(2)、活性炭吸附过滤器(4)和阳离子树脂过滤器(5)，且调节池(2)和活性炭吸附过滤器(4)之间的污水管(13)上通过分支管道连接有第一沉淀池(3)，所述污水管(13)的末端连接氧化池(7)，所述氧化池(7)的顶部与气体管道(10)的一端连接，且气体管道(10)上设有增压泵(11)，所述气体管道(10)的另一端设有臭氧发生器(12)，所述氧化池(7)的内腔设有排气管(14)，且排气管(14)的进气口与气体管道(10)连接，所述氧化池(7)的右侧设有排水管(9)，且排水管(9)上设有自动控制阀(91)，所述排水管(9)的底部通过分支管道连接有第二沉淀池(6)，所述排水管(9)的末端连接污泥脱水装置(8)，且污泥脱水装置(8)上设有排水口(15)。
2.根据权利要求1所述的一种臭氧消毒污水处理装置，其特征在于：所述污水收集装置(1)的内腔从上到下依次设有碳化过滤网和过滤丝网。
3.根据权利要求1所述的一种臭氧消毒污水处理装置，其特征在于：所述排气管(14)为螺旋管，且排气管(14)上等距离设有圆形排气孔。
说明书
一种臭氧消毒污水处理装置
技术领域
本发明涉及污水处理装置技术领域，具体为一种臭氧消毒污水处理装置。
背景技术
根据相关资料可知，随着科学技术的发展，工厂工业的兴起，我国因为工业而排放的污水已经占据用水的很大一部分，而且有相当一部分地区，尤其是西部的偏远地区，饮用水资源相当匮乏，当地居民很多情况下仍旧是靠天取水，这些水源通常含有大量的有害物质，例如，重金属、硫化物、农药、铅、砷以及细菌和病毒等等，这些物质无疑是对人的身体有极大危害的，如果长期饮用，甚至会对危及生命，因此，提供一种能够净化污水处理的设备是极其重要的。
发明内容
本发明的目的在于提供一种臭氧消毒污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种臭氧消毒污水处理装置，包括污水收集装置、氧化池、排水管和污水管，所述污水收集装置上设有污水进口，所述污水收集装置的右侧设有污水管，所述污水管上从左到右依次设有调节池、活性炭吸附过滤器和阳离子树脂过滤器，且调节池和活性炭吸附过滤器之间的污水管上通过分支管道连接有第一沉淀池，所述污水管的末端连接氧化池，所述氧化池的顶部与气体管道的一端连接，且气体管道上设有增压泵，所述气体管道的另一端设有臭氧发生器，所述氧化池的内腔设有排气管，且排气管的进气口与气体管道连接，所述氧化池的右侧设有排水管，且排水管上设有自动控制阀，所述排水管的底部通过分支管道连接有第二沉淀池，所述排水管的末端连接污泥脱水装置，且污泥脱水装置上设有排水口。
优选的，所述污水收集装置的内腔从上到下依次设有碳化过滤网和过滤丝网。
优选的，所述排气管为螺旋管，且排气管上等距离设有圆形排气孔。
与现有技术相比，本发明的有益效果是：该发明通过臭氧消毒装置能够很好的除去污水中的有毒有害物质，通过高压把臭氧充分溶解到水里，使臭氧和水充分融合，而且螺旋管上的排气孔使臭氧均匀扩散在水里，消毒效果显著，另外该装置通过两级沉淀池和过滤器使污水很好的被净化、过滤和沉淀，结构简单，实用性强，臭氧杀菌效果好。
