申请日2015.09.22
公开(公告)日2016.09.07
IPC分类号C02F9/04; C02F103/18
摘要
本实用新型公开了一种脱硫废液软化处理装置，包括脱硫废水缓冲箱(1)，脱硫废水泵(2)，软化剂加药箱(3)，软化剂加药泵(4)，重金属去除剂加药箱(5)，重金属去除剂加药泵(6)，混凝剂加药箱(7)，混凝剂加药泵(8)，管道混合器(9)，一体化脱硫废水软化装置(10)，中间水箱(11)，中间水泵(12)，阳离子软化装置(13)。脱硫废水在一体化脱硫废水软化装置，去除大部分的钙镁离子，混凝、澄清和过滤。清水进入流动床阳离子软化装置，进一步去除的残余硬度。本实用新型实现了对脱硫废水的深度软化，避免后续的蒸发浓缩或结晶结垢。
摘要附图
权利要求书
1.一种脱硫废水软化处理装置，其特征在于：脱硫废水缓冲箱(1)的进口端与原有系统的脱硫石膏滤液分离器相连接，出口端与脱硫废水泵的入口相连接;所述的管道混合器的入口端与脱硫废水泵(2)的出口端相连接,共设置三个，第一个管道混合器(9)的加药口与加药装置的软化剂加药泵(4)出口相连，第二个管道混合器(9)的加药口与重金属去除剂加药泵(6)出口相连，第三个管道混合器(9)的加药口与混凝剂加药泵(8)出口相连;所述的一体化脱硫废水软化装置(10)入口与第三个管道混合器出口相连接，出口依次与中间水箱(11)、中间水泵(12)、阳离子软化装置(13)相连接。
说明书
一种脱硫废水软化处理装置
技术领域
本实用新型涉及工业废水处理与资源循环利用技术领域，尤其涉及一种脱硫废水软化处理装置。
背景技术
火力发电厂湿法脱硫废水处理系统采用加药、混凝、澄清工艺，在三联箱中，分别通过投加石灰或纯碱，部分去除废水中的硬度和重金属，通过有机硫去除重金属，通过投加絮凝剂和助凝剂去除悬浮物。最后在澄清池中实现悬浮物和水的分离。悬浮物在重力作用下形成浓缩污泥，沉积到底部，污泥通过污泥循环泵抽走，经板框压滤机压缩外运;澄清水由池周边溢水槽溢出池体，自流入清水箱中回用或达标排放。调研20个火力发电厂，仅有5个电厂运行良好。存在的主要问题是，三联箱混凝效果较差，澄清池分离效果不佳，压滤机多数故障，处理系统复杂，占地面积大，脱硫废水外排，不能实现零排放。
申请号为201010187343.5的发明专利，公开了脱硫废水挥发性重金属泥渣减量处理系统及处理方法，采用两级化学沉淀工艺对脱硫废水进行处理，第一级化学沉淀中加入盐酸调节废水为酸性，加入聚合氯化铝为凝聚剂、聚丙烯酰胺为助凝剂进行絮凝反应，使第一级沉淀的泥渣中含挥发性重金属明显减少，且泥渣量较大，可以返回锅炉掺烧;第二级化学沉淀中加入氢氧化钙调节废水为碱性，加入重金属沉淀剂- 有机硫(TMT15) 与废水中的重金属结合生成非常稳定的螯合物，加铁盐为凝聚剂、聚丙烯酰胺为助凝剂，使第二级沉淀的泥渣中富含重金属，且泥渣量较小，可单独掩埋处置。向清水中加入盐酸和次氯酸钠，使处理后的出水达到GB8978-1996 和DL/T 997-2006 标准要求。
申请号 201110377524.9的发明专利，公开了一种节水型澄清净化系统及工艺，原水池待处理原水通过多段式管道混合器进行加药混合，旋流进入变孔径翼片絮凝反应器絮凝，再进入沉淀分离器进行固液分离，最后通过滤器过滤，出水进入清水池储备待用;沉淀分离器分离泥渣通过积泥斗进行浓缩，浓缩后部分活性泥渣通过循环装置回流至絮凝反应器，剩余泥渣通过压滤机压滤，滤液回至原水池;过滤器反洗排水回至原水池。其混合、絮凝、沉淀、过滤步骤在一体式高效澄清净化器内完成，通过泥渣的浓缩循环回流降低了剩余泥渣含水率，将压滤装置滤液及过滤器反洗水回收至原水池，从而大大降低了澄清净化工艺的外排水率，提高了工艺系统的节水性能。与常规混凝澄清工艺相比，该工艺具有良好的节水性能。
上述专利较好的去除了脱硫废水悬浮物及重金属离子。但是处理后的脱硫废水中硬度离子含量较高。当需要脱硫废水实现零排放时，采用上述专利方法，不能避免在后续蒸发浓缩工艺中产生结垢，影响正常运行。
发明内容
本实用新型所要解决的技术问题是，针对上述脱硫废水处理工艺存在的处理后废水硬度较高，导致后续处理工艺过程中结垢严重的问题，提供了一种脱硫废水软化处理装置。
所述的一种脱硫废水软化处理装置，包括脱硫废水缓冲箱(1)，脱硫废水泵(2)，软化剂加药箱(3)，软化剂加药泵(4)，重金属去除剂加药箱(5)，重金属去除剂加药泵(6)，混凝剂加药箱(7)，混凝剂加药泵(8)，管道混合器(9)，一体化脱硫废水软化装置(10)，中间水箱(11)，中间水泵(12)，阳离子软化装置(13)。其技术特点在于脱硫废水缓冲箱(1)的进口端与原有系统的脱硫石膏滤液分离器相连接，出口端与脱硫废水泵的入口相连接;所述的管道混合器的入口端与脱硫废水泵(2)的出口端相连接,共设置三个，第一个管道混合器(9)的加药口与加药装置的软化剂加药泵(4)出口相连，第二个管道混合器(9)的加药口与重金属去除剂加药泵(6)出口相连，第三个管道混合器(9)的加药口与混凝剂加药泵(8)出口相连;所述的一体化脱硫废水软化装置(10)入口与第三个管道混合器出口相连接，出口依次与中间水箱(11)、中间水泵(12)、阳离子软化装置(13)相连接。所述的一体化脱硫废水软化装置(10)，包括壳体、以及布置在其内的变速反应内筒、澄清外筒、抽滤器、搅拌器。

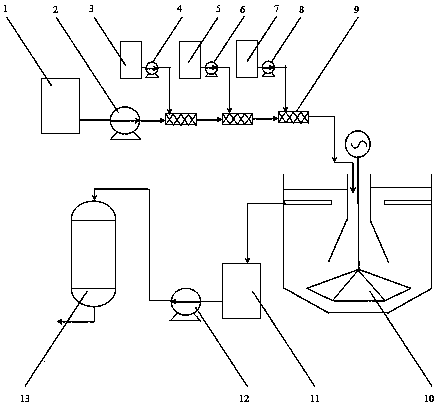

本实用新型使用时，脱硫废水缓冲箱(1)收集来自石膏脱水分离器的脱硫废水，经脱硫废水泵(2)加压，进入管道混合器(9)，与来自加药装置的软化剂、重金属去除剂、混凝剂等化学药剂混合，沉淀重金属离子和部分钙镁离子，并使悬浮物形成易沉降的絮状物，进入一体化脱硫废水软化装置(10)，大部分的钙镁离子沉淀，实现污泥和清水的分离。在清水进入中间水箱(11)，经中间水泵(12)加压后，进入阳离子软化装置(13)，进一步去除清水中的硬度。
与现有技术相比，本实用新型的有益效果是，较为彻底的去除了脱硫废水中的结垢离子、重金属离子和悬浮物。避免了后续蒸发浓缩工艺装置结垢的问题。比传统的脱硫废水预处理工艺流程简单，可靠性高。
