申请日2015.08.27
公开(公告)日2015.12.09
IPC分类号C02F9/14
摘要
本发明涉及环境保护技术，一种生物生态组合处理生活污水的新工艺。已有工艺处理农村生活污水时存在如下问题：构筑物多、能耗大、成本高、操作麻烦，不适合农村地区的特点。本发明步骤如下：生活污水进入厌氧反应柱1;厌氧反应柱1中出水自流进入厌氧反应柱2;厌氧反应柱2中出水自流进入厌氧反应柱3;厌氧反应柱3中出水自流进入生态反应箱4;生态反应箱4中出水自流进入生态反应箱5;生态反应箱5中出水自流进入生态反应箱6;生态反应箱6出水排放，出水满足国家《城镇污水厂污染物排放标准》(GB18918-2002)一级B排放标准。本发明的优点是：生活污水处理效果好;不需要能耗，水处理成本低;工艺建造成本低，实际操作与运行管理方便、利于推广应用;保护环境，利于水环境质量改善。
权利要求书
1.一种生物生态组合处理生活污水的新工艺，步骤如下：
(1)生活污水进入厌氧反应柱1;
(2)厌氧反应柱1中出水自流进入厌氧反应柱2;
(3)厌氧反应柱2中出水自流进入厌氧反应柱3;
(4)厌氧反应柱3中出水自流进入生态反应箱4;
(5)生态反应箱4中出水自流进入生态反应箱5;
(6)生态反应箱5中出水自流进入生态反应箱6;
(7)生态反应箱6出水排放。
2.根据权利要求(1)所述生物生态组合处理生活污水的新工艺， 其特征在于：步骤(1)、(2)、(3)所述厌氧反应柱1、2、3采 用生物膜结构。
3.根据权利要求(1)所述生物生态组合处理生活污水的新工艺， 其特征在于：步骤(4)(5)(6)所述生态反应箱4、5、6采用种 植水生蔬菜结构。
说明书
一种生物生态组合处理生活污水的新工艺
技术领域
本发明涉及环境保护技术，具体地说是一种生物生态组合处理生 活污水的新工艺。
背景技术
我国绝大多数的农村污水都未经处理直接排放到水体，农村生活 污水在我国湖泊污染的来源中占了极大比例。而随着我国城市化水 平、农村城镇化、城乡一体化水平的日益提高，农民生活水平的提高， 乡镇生活污水排放量还会进一步快速增长，这无疑将给水源保护带来 更大压力。要保护好城镇水源，并逐步改善水环境质量，必须加大污 水处理力度。要切实推进社会主义新农村建设，必须不断改善农村生 态环境质量，因而，乡镇和农村小型生活污水处理尤其显得重要。
农村污水有以下几个特征：
(1)污染源相对分散，水量较小，有机物浓度较高，日变化系 数高;
(2)大部分农村地区经济相对落后，无法负担高投入的处理设 施，而土地资源则相对丰富;
(3)缺乏相应的专业管理人员。
现有技术对于生活污水的处理主要有生物法：城镇污水处理厂通 常采用的A2O、氧化沟等活性污泥法，这些方法的特点是：需要污水 管网将污水集中收集起来、构筑物运行复杂、建设和运行成本高、需 要有专业人员管理等，因而，这些方法很难适用于农村分散型生活污 水的处理。
因此，对农村污水的处理不能简单照搬城市污水处理厂的经验， 必须因地制宜，选择投资运行费用低，操作管理简单，同时又具有良 好处理效果的工艺。
中国专利公开号：CN102145968A，介绍了“一种农村生活污水 处理工艺”，该工艺采用“格栅+厌氧消化池+好氧滤床”，尽管处理后 的出水达到《城镇污水处理厂污染物排放标准》(GB18918-2002)的 一级B标准，但是这种工艺操作复杂、运行成本较高、需要专业人 员操作，并不适合农村地区的生活污水处理要求。
中国专利公开号：CN103641282A，介绍了“一种农村生活污水 地表慢速渗滤土地处理的方法”，该技术采用“干湿分离池+收集沉淀 池+地表慢速渗滤沟”，尽管该方法能实现污水的经济、节能处理，但 是缺少厌氧环节，对污水中的大分子有机污染物去除能力有限。
迄今为止农村生活污水的有效处理仍然是一个难以解决的技术 问题。
因此发明一种处理农村生活污水，效率高、能耗低、操作方便的 新工艺对于环境保护(特别是水体富营养化的防控)、降低水处理成 本是水处理界十分重要的任务。
发明内容
本发明的目的是提供一种处理农村生活污水，效率高、操作方便 的新工艺。
本发明的目的是这样实现的：

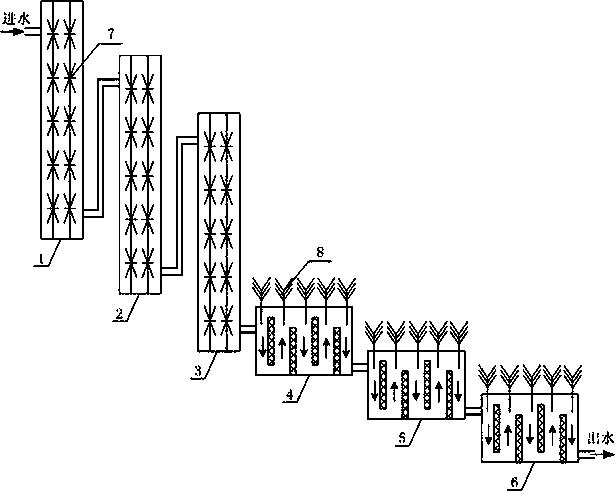

(1)生活污水进入厌氧反应柱1;
(2)厌氧反应柱1中出水自流进入厌氧反应柱2;
(3)厌氧反应柱2中出水自流进入厌氧反应柱3;
(4)厌氧反应柱3中出水自流进入生态反应箱4;
(5)生态反应箱4中出水自流进入生态反应箱5;
(6)生态反应箱5中出水自流进入生态反应箱6;
(7)生态反应箱6出水排放。
步骤(1)、(2)、(3)所述厌氧反应柱1、2、3采用生物膜结构; 步骤(4)(5)(6)所述生态反应箱4、5、6采用种植水生蔬菜结构。
本发明的要点是：
根据农村生活污水的排放特点，采用生物处理法和生态处理法组 合工艺。生物处理法采用厌氧生物膜技术，不需要沉淀池，其主要作 用是将大分子的有机物水解酸化成小分子的有机物，为后续生态处理 奠定基础。生态处理法采用种植水生蔬菜技术，操作方便，可形成副 产品，具有一定的经济效益。此外，三级生物处理法和三级生态处理 法主要基于推流式高效反应器理论，将一个大的处理系统分解三个小 的处理单元，并串联起来，这将大大地提高了处理效果，确保水质达 标排放。整个工艺运行过程中，依据地形，水属于自流形式，不需要 任何动力。
本发明与国内外现有同类技术相比，其突出的创造性在于以下几 点：
1、将厌氧生物膜法和水生蔬菜生态法有机地耦合在一起;
2、利用生物膜法代替了传统的活性污泥法，省去了污泥沉淀和 回流系统;
3、将三级厌氧生物膜系统和三级水生蔬菜系统串联起来，起到 了很好的推流式效果;
4、整个工艺水采用自流形式，不需要任何动力。
本发明的具体实施措施为：
(1)生活污水进入厌氧反应柱1;
(2)厌氧反应柱1中出水自流进入厌氧反应柱2;
(3)厌氧反应柱2中出水自流进入厌氧反应柱3;
(4)厌氧反应柱3中出水自流进入生态反应箱4;
(5)生态反应箱4中出水自流进入生态反应箱5;
(6)生态反应箱5中出水自流进入生态反应箱6;
(7)生态反应箱6出水排放。
这种组合工艺对于农村分散型生活污水的处理，具有良好的处理 效果，出水达到了国家规定的排放和回用标准，实现了废水资源化和 节能减排效果，具有明显的社会、经济和环境效益。
本发明适用于农村等小型生活污水、综合污水处理等，具有广泛 的应用性。
本发明与国内外现有技术的不同点在于：
1、采用厌氧生物膜技术，而不采用操作复杂的传统活性污泥法;
2、将化工中的推流式高效反应器理论引入到该新工艺中，大大 提高了处理效果。
3、依据地形，采用水的自流式，不需要任何能耗。
本发明的优点是：
1、生活污水处理效果好。
2、不需要能耗，水处理成本低。
3、工艺建造成本低，实际操作与运行管理方便、利于推广应用。
4、保护环境，利于水环境质量改善。
