申请日2015.09.29
公开(公告)日2016.02.17
IPC分类号C02F9/14
摘要
本实用新型高尔夫球场生活污水处理及雨水采集和喷灌循环用水的处理领域，具体涉及一种应用于高尔夫球场的水处理装置;具体技术方案为：一种高尔夫球场生活用水处理装置，包括供水装置，供水装置的出水口与粗过滤系统的进水口相连，粗过滤系统的出水口与一级沉淀装置的进水口相连，一级沉淀装置的出水口与生物去污系统的进水口相连，生物去污系统的出水口与二级沉淀装置的进水口相连，二级沉淀装置的出水口与精过滤系统的进水口相连通，精过滤系统的出水口与清水池的进水口相连通，二级沉淀装置的出泥口与脱泥车间的进水口相连通，污水经过粗过滤系统、一级沉淀装置、生物去污系统、二级沉淀装置和精过滤系统后，清水可供给高尔夫球场的生活用水，也可作为球场的喷灌用水。

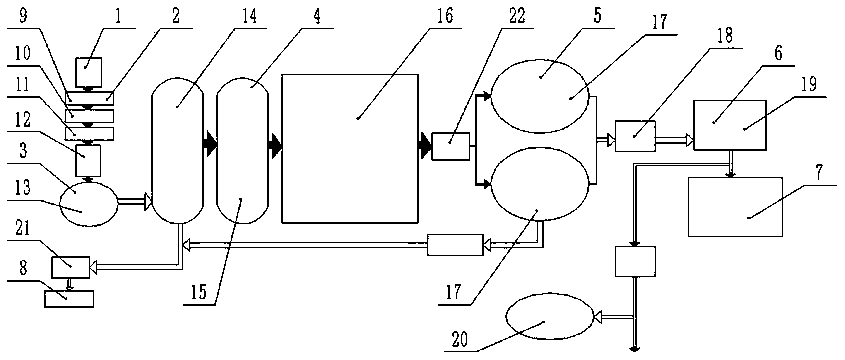

摘要附图
权利要求书
1.一种高尔夫球场生活用水处理装置，其特征在于，包括供水装置(1)，所述供水装置(1)的出水口与粗过滤系统(2)的进水口相连，粗过滤系统(2)的出水口与一级沉淀装置(3)的进水口相连，一级沉淀装置(3)的出水口与生物去污系统(4)的进水口相连，生物去污系统(4)的出水口与二级沉淀装置(5)的进水口相连，二级沉淀装置(5)的出水口与精过滤系统(6)的进水口相连通，精过滤系统(6)的出水口与清水池(7)的进水口相连通，二级沉淀装置(5)的出泥口与脱泥车间(8)的进水口相连通。
2.根据权利要求1所述的一种高尔夫球场生活用水处理装置，其特征在于，所述粗过滤系统(2)包括粗格栅组(9)、提升泵房(10)和细格栅组(11)，所述粗格栅组(9)的进水口与供水装置(1)的出水口相连通，粗格栅组(9)的出水口依次与提升泵房(10)、细格栅组(11)相连，细格栅组(11)的出水口与一级沉淀装置(3)的进水口相连通。
3.根据权利要求2所述的一种高尔夫球场生活用水处理装置，其特征在于，所述一级沉淀装置(3)包括沉砂池(12)和初沉池(13)，所述沉砂池(12)的进水口与细格栅组(11)的出水口相连通，沉砂池(12)的出水口与初沉池(13)的进水口相连通，初沉池(13)的出水口与生物去污系统(4)的进水口相连通。
4.根据权利要求3所述的一种高尔夫球场生活用水处理装置，其特征在于，所述生物去污系统(4)包括缺氧池(14)、厌氧池(15)和生物反应池(16)，所述缺氧池(14)的进水口与初沉池(13)的出水口相连通，缺氧池(14)的出水口通过管道依次与厌氧池(15)、生物反应池(16)相连通，生物反应池(16)的出水口通过管道与二级沉淀装置(5)的进水口相连通。
5.根据权利要求4所述的一种高尔夫球场生活用水处理装置，其特征在于，所述二级沉淀装置(5)包括多个沉淀池(17)，多个沉淀池(17)的进水口通过管道与生物反应池(16)的出水口相连通，多个沉淀池(17)的出水口依次与消毒池(18)、滤池(19)、清水池(7)相连通，多个沉淀池(17)的出泥口通过回流井与絮凝池(21)的进泥口相连通，絮凝池(21)的出泥口与脱泥车间(8)的进水口相连通。
6.根据权利要求5所述的一种高尔夫球场生活用水处理装置，其特征在于，所述缺氧池(14)的出泥口与絮凝池(21)的进泥口相连通。
7.根据权利要求6所述的一种高尔夫球场生活用水处理装置，其特征在于，所述生物反应池(16)的出水口与多个沉淀池(17)之间通过配水井(22)相连。
8.根据权利要求7所述的一种高尔夫球场生活用水处理装置，其特征在于，所述滤池(19)的出水口还与喷灌系统(20)相连通。
说明书
一种高尔夫球场生活用水处理装置
技术领域
本实用新型高尔夫球场生活污水处理领域，具体涉及一种应用于高尔夫球场的水处理装置。
背景技术
高尔夫球场用水量大，如果都用自来水，会造成很大的水资源浪费。另外，高尔夫球场会产生大量的污水，其量与球场的运行状况有密切关系，污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁、及少量的重金属等。处理生活污水的过程中由于沉淀以及化学反应等原因，会产生大量的固体杂质，这些固体杂质会沉淀下来，进而产生了大量的污泥，污泥中含有大量的有机质和氮磷钾元素，COD值偏高，远远无法达到国家排放标准。因此，如果能将高尔夫球场的生活污水和雨水进行回收利用，能够大大减少清水的使用量，减少水资源的浪费。
实用新型内容
本实用新型克服现有技术存在的不足，旨在提供一种应用于高尔夫球场的水处理装置，回收利用效果好，大大节约水资源。
为了解决上述技术问题，本实用新型采用的技术方案为：一种高尔夫球场生活用水处理装置，包括供水装置，供水装置可为生活废水或雨水(以下统称为污水)，供水装置的出水口与粗过滤系统的进水口相连，粗过滤系统的出水口与一级沉淀装置的进水口相连，一级沉淀装置的出水口与生物去污系统的进水口相连，生物去污系统的出水口与二级沉淀装置的进水口相连，二级沉淀装置的出水口与精过滤系统的进水口相连通，精过滤系统的出水口与清水池的进水口相连通，二级沉淀装置的出泥口与脱泥车间的进水口相连通。污水经过粗过滤系统、一级沉淀装置、生物去污系统、二级沉淀装置和精过滤系统后得到清水和污泥，清水可供给给高尔夫球场生活用水，也可供给给球场的人工湖，也可作为球场的喷灌用水。
其中，粗过滤系统包括粗格栅组、提升泵房和细格栅组，粗格栅组的进水口与供水装置的出水口相连通，粗格栅组的出水口依次与提升泵房、细格栅组相连，细格栅组的出水口与一级沉淀装置的进水口相连通。污水首先通过粗格栅组进行过滤，大的杂质和污物不能够进入到下一级净水设备，在提升泵房的作用下，经过粗格栅组的水进入到细格栅组进行二次过滤，将更小的杂质进行过滤，过滤后的水流入到一级沉淀系统进行除砂处理。
其中，一级沉淀装置包括沉砂池和初沉池，沉砂池的进水口与细格栅组的出水口相连通，沉砂池的出水口与初沉池的进水口相连通，初沉池的出水口与生物去污系统的进水口相连通，沉砂池用于沉淀大块且质量重的杂物和砂石，从沉砂池出来后的水进入初沉池后进行初级静置沉淀，初次沉淀后的水进入到生物去污系统中进行处理。
其中，生物去污系统包括缺氧池、厌氧池和生物反应池，缺氧池的进水口与初沉池的出水口相连通，缺氧池的出水口通过管道依次与厌氧池、生物反应池相连通，生物反应池的出水口通过管道与二级沉淀装置的进水口相连通，缺氧池、厌氧池和生物反应池对水中的生物污物进行处理，进过处理后的水进入到二级沉淀装置中。
其中，二级沉淀装置包括多个沉淀池，多个沉淀池的进水口通过管道与生物反应池的出水口相连通，多个沉淀池的出水口依次与消毒池、滤池、清水池相连通，进过生物去污系统系统后的水先进行二次沉淀，将水中的较重杂质进行沉淀处理，二级沉淀后的水进入消毒池中进行消毒，消毒后的水进入到滤池中进行精过滤处理，过滤后的水能够满足生活用水的标准，清水进入清水池中进行存储并供以中水用户处理，同样，精过滤处理后的水还可共球场的人工湖使用，也可作为球场灌溉使用。多个沉淀池的出泥口通过回流井与絮凝池的进泥口相连通，絮凝池的出泥口与脱泥车间的进水口相连通，对污水处理口的污泥进行絮凝和脱泥处理。
其中，缺氧池的出泥口与絮凝池的进泥口相连通，缺氧池的污泥也进行絮凝和脱泥处理。
其中，作为优选地，生物反应池的出水口与多个沉淀池之间通过配水井相连。
其中，滤池的出水口还与喷灌系统相连通，以供给球场喷灌使用。
本实用新型与现有技术相比具有以下有益效果：本实用新型能够对高尔夫球场的生活污水和雨水进行深处理，净水效果好，进过处理后的水能够满足球场的生活和灌溉需求，非常使用，可广泛推广应用。
