申请日2015.09.30
公开(公告)日2016.02.17
IPC分类号C02F9/02; C02F103/32
摘要
本实用新型涉及一种生产番茄酱水处理循环系统，其特征在于：浮选槽(1)的出水通过水槽(2)进入一级除污器(3)，一级除污器(3)的出口接入初沉池(4)，经初步沉淀后通过提升泵(7)进入二级除污器(8)，二级除污器(8)的出水口通过管路D进入二沉池(5)，再经过三沉池(6)，三沉池(6)的出水口连接抽取泵(9)通过管路E接入浮选槽(1)。通过两级不同类型的除污器，将番茄皮清除的更干净;三个沉淀池的组合设计使处理过程节约了能源，提高了处理效率，实现水循环利用的目的。

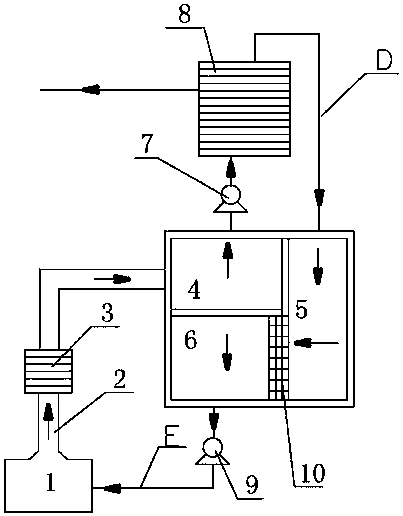

摘要附图
权利要求书
1.一种生产番茄酱水处理循环系统，其特征在于：浮选槽(1)的出水通过水槽(2)进入一级除污器(3)，一级除污器(3)的出口接入初沉池(4)，经初步沉淀后通过提升泵(7)进入二级除污器(8)，二级除污器(8)的出水口通过管路D进入二沉池(5)，再经过三沉池(6)，三沉池(6)的出水口连接抽取泵(9)通过管路E接入浮选槽(1)。
2.如权利要求1所述的一种生产番茄酱水处理循环系统，其特征在于：一级除污器(3)为格栅除污机，二级除污器(8)为转鼓除污机。
3.如权利要求1所述的一种生产番茄酱水处理循环系统，其特征在于：二沉池(5)与三沉池(6)共用的池壁低于二沉池(5)与初沉池(4)共用的池壁，二沉池(5)与三沉池(6)共用的池壁边沿设有过滤网(10)，二沉池(5)的水通过过滤网(10)自流进入三沉池(6)。
说明书
一种生产番茄酱水处理循环系统
技术领域
本实用新型属于食品加工生产设备领域，具体涉及一种生产番茄酱水处理循环系统。
背景技术
番茄中含有丰富的胡萝卜素、维生素B和C，尤其是维生素P的含量蔬菜之首。番茄红素含有对心血管具有保护作用的维生素和矿物质元素，能减少心脏病的发作。近年来人们一直在致力于开发番茄的深加工，探索保藏方法，让人们的食用变得更加方便和健康。番茄酱是一种使用最普遍的食品，其加工过程要经过清洗、挑选、破碎、精制、蒸发浓缩、杀菌等过程。其中清洗过程要使用大量的生活用水，现有技术对废水的处理和循环使用还达不到洁净环保和重复利用的效果。
发明内容
本实用新型的目的是为了克服现有技术的缺陷，提供一种生产番茄酱水处理循环系统，从而有效解决了现有技术中存在的问题。
为实现上述目的，本实用新型采取的技术方案是：一种生产番茄酱水处理循环系统，其特征在于：浮选槽(1)的出水通过水槽(2)进入一级除污器(3)，一级除污器(3)的出口接入初沉池(4)，经初步沉淀后通过提升泵(7)进入二级除污器(8)，二级除污器(8)的出水口通过管路D进入二沉池(5)，再经过三沉池(6)，三沉池(6)的出水口连接抽取泵(9)通过管路E接入浮选槽(1)。
一级除污器(3)为格栅除污机，二级除污器(8)为转鼓除污机。
二沉池(5)与三沉池(6)共用的池壁低于二沉池(5)与初沉池(4)共用的池壁，二沉池(5)与三沉池(6)共用的池壁边沿设有过滤网(10)，二沉池(5)的水通过过滤网(10)自流进入三沉池(6)。
本实用新型的有益效果是：通过两级不同类型的除污器，将番茄皮清除的更干净;三个沉淀池的组合设计使处理过程节约了能源，提高了处理效率，实现水循环利用的目的。
