申请日2015.09.30
公开(公告)日2015.12.16
IPC分类号C02F103/16; C02F9/04
摘要
本发明公开了一种坡型箱座电镀污水处理装置，包括箱座体和污水处理器，所述箱座体上端设有一斜坡架，所述污水处理器固定安装于所述斜坡架，所述污水处理器包括电镀废水蓄水箱、破氰箱、除铬箱、絮凝箱，所述电镀废水蓄水箱设于所述斜坡架最上端，所述电镀废水箱底部与所述箱座体连通设置，所述电镀废水箱与所述箱座体之间安装设有颗粒筛网，所述破氰箱、所述除铬箱和所述絮凝箱依次通过导液管连接于所述电镀废水蓄水箱后端，所述导液管上均安装有开闭阀门。通过上述方式，本发明能够利用拥有倾斜坡度的箱座体让各个反应箱呈倾斜状固定安装，在各个箱体污水处理完成后能及时排料，并且排料时能汲取各个箱体内反应水的上清液。

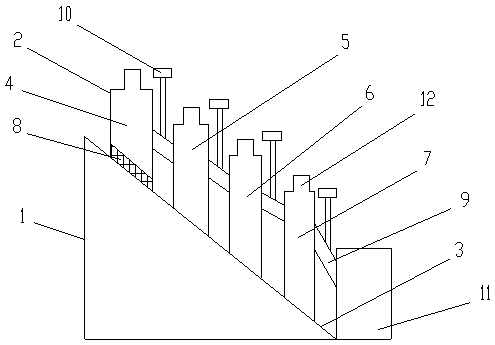

摘要附图
权利要求书
1.一种坡型箱座电镀污水处理装置，包括箱座体和污水处理器，其特征在于，所述箱座体上端设有一斜坡架，所述污水处理器固定安装于所述斜坡架，所述污水处理器包括电镀废水蓄水箱、破氰箱、除铬箱、絮凝箱，所述电镀废水蓄水箱设于所述斜坡架最上端，所述电镀废水箱底部与所述箱座体连通设置，所述电镀废水箱与所述箱座体之间安装设有颗粒筛网，所述破氰箱、所述除铬箱和所述絮凝箱依次通过导液管连接于所述电镀废水蓄水箱后端，所述导液管上均安装有开闭阀门。
2.根据权利要求1所述的坡型箱座电镀污水处理装置，其特征在于，所述破氰箱、所述除铬箱和所述絮凝箱底部均为封闭箱体，所述破氰箱安装于所述电镀废水蓄水箱后端，所述除铬箱安装于所述破氰箱后端，所述絮凝箱设于所述除铬箱后端，所述絮凝箱末端还连接一沉淀集料桶。
3.根据权利要求1所述的坡型箱座电镀污水处理装置，其特征在于，所述电镀废水蓄水箱、所述破氰箱、所述除铬箱和所述絮凝箱箱体底部均固定于所述斜坡架上，所述电镀废水蓄水箱、所述破氰箱、所述除铬箱和所述絮凝箱底部箱体均与所述斜坡架倾斜度一致。
4.根据权利要求1所述的坡型箱座电镀污水处理装置，其特征在于，所述电镀废水蓄水箱、所述破氰箱、所述除铬箱和所述絮凝箱上端箱体上均安装有反应剂进料管。
5.根据权利要求1所述的坡型箱座电镀污水处理装置，其特征在于，所述开闭阀门凸出于所述电镀废水蓄水箱、所述破氰箱、所述除铬箱和所述絮凝箱箱体之间位置的外部。
6.根据权利要求1所述的坡型箱座电镀污水处理装置，其特征在于，所述斜坡架倾斜向下延伸设置。
说明书
坡型箱座电镀污水处理装置
技术领域
本发明涉及污水处理领域，特别是涉及一种坡型箱座电镀污水处理装置。
背景技术
电镀工厂排出的废水和废液，如镀件漂洗水、废槽液、设备冷却水和冲洗地面水等，其水质因生产工艺而异，有的含铬，有的含镍或含镉、含氰、含酸、含碱等。一种废水中常含有一种以上的有害成分，如氰化镀镉废水中既有氰又有镉。此外，一般镀液中常含有机添加剂，如不得到处理而乱排，容易引起一些安全问题。但传统的电镀废水在处理时都是混合一起添加处理剂处理，并且处理时不能分部汲取较为清澈的上清液处理，效果不佳。
发明内容
本发明主要解决的技术问题是提供一种坡型箱座电镀污水处理装置，能够利用拥有倾斜坡度的箱座体让各个反应箱呈倾斜状固定安装，并且排料时能汲取各个箱体内反应水的上清液。
为解决上述技术问题，本发明采用的一个技术方案是：提供一种坡型箱座电镀污水处理装置，包括箱座体和污水处理器，所述箱座体上端设有一斜坡架，所述污水处理器固定安装于所述斜坡架，所述污水处理器包括电镀废水蓄水箱、破氰箱、除铬箱、絮凝箱，所述电镀废水蓄水箱设于所述斜坡架最上端，所述电镀废水箱底部与所述箱座体连通设置，所述电镀废水箱与所述箱座体之间安装设有颗粒筛网，所述破氰箱、所述除铬箱和所述絮凝箱依次通过导液管连接于所述电镀废水蓄水箱后端，所述导液管上均安装有开闭阀门。
在本发明一个较佳实施例中，所述破氰箱、所述除铬箱和所述絮凝箱底部均为封闭箱体，所述破氰箱安装于所述电镀废水蓄水箱后端，所述除铬箱安装于所述破氰箱后端，所述絮凝箱设于所述除铬箱后端，所述絮凝箱末端还连接一沉淀集料桶。
在本发明一个较佳实施例中，所述电镀废水蓄水箱、所述破氰箱、所述除铬箱和所述絮凝箱箱体底部均固定于所述斜坡架上，所述电镀废水蓄水箱、所述破氰箱、所述除铬箱和所述絮凝箱底部箱体均与所述斜坡架倾斜度一致。
在本发明一个较佳实施例中，所述电镀废水蓄水箱、所述破氰箱、所述除铬箱和所述絮凝箱上端箱体上均安装有反应剂进料管。
在本发明一个较佳实施例中，所述开闭阀门凸出于所述电镀废水蓄水箱、所述破氰箱、所述除铬箱和所述絮凝箱箱体之间位置的外部。
在本发明一个较佳实施例中，所述斜坡架倾斜向下延伸设置。
本发明的有益效果是：本发明能够利用拥有倾斜坡度的箱座体让各个反应箱呈倾斜状固定安装，在各个箱体污水处理完成后能及时排料，并且排料时能汲取各个箱体内反应水的上清液，设计巧妙，结构紧凑。
