申请日2015.09.30
公开(公告)日2015.12.16
IPC分类号C02F103/16; C02F9/04
摘要
本发明公开了一种带搅拌反渗式压滤板的电镀污水处理机，包括污水处理箱，其特征在于，所述污水处理箱两侧上下端箱体边架上均安装有滑动轨道，所述滑动轨道上安装有反渗式压滤板，所述反渗式压滤板上端板面上开设有多个反渗滤水孔，所述反渗式压滤板下方前端板面上安装有搅拌机装置，所述反渗式压滤板将所述污水处理箱分为前部箱体和后部箱体，所述搅拌机装置安装于所述前部箱体内。通过上述方式，本发明能够在投入反应剂待电镀污水反应完全后，利用反渗式压滤板将分离出来的液体上清液导出污水处理箱体，隔离了固态杂质，便于后续污水处理加工开展，并且反渗式压滤板上安装有搅拌机装置能对电镀污水和反应剂混匀处理。

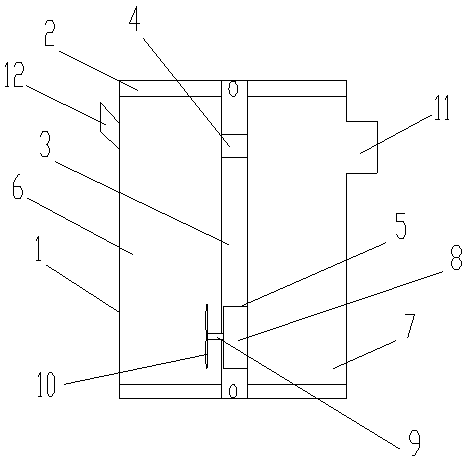

摘要附图
权利要求书
1.一种带搅拌反渗式压滤板的电镀污水处理机，包括污水处理箱，其特征在于，所述污水处理箱两侧上下端箱体边架上均安装有滑动轨道，所述滑动轨道上安装有反渗式压滤板，所述反渗式压滤板上端板面上开设有多个反渗滤水孔，所述反渗式压滤板下方前端板面上安装有搅拌机装置，所述反渗式压滤板将所述污水处理箱分为前部箱体和后部箱体，所述搅拌机装置安装于所述前部箱体内。
2.根据权利要求1所述的带搅拌反渗式压滤板的电镀污水处理机，其特征在于，所述搅拌机装置包括旋转电机、转轴杆和搅拌桨叶，所述旋转电机封闭固定于所述反渗式压滤板内，所述旋转电机输出端同轴导出所述转轴杆，所述搅拌桨叶安装于所述转轴杆上，所述搅拌桨叶朝向所述前部箱体转动。
3.根据权利要求1所述的带搅拌反渗式压滤板的电镀污水处理机，其特征在于，所述反渗式压滤板竖直安装滑动连接于所述滑动轨道上。
4.根据权利要求1所述的带搅拌反渗式压滤板的电镀污水处理机，其特征在于，所述后部箱体上端设有一导料管，所述导料管竖直连通于所述后部箱体内。
5.根据权利要求1所述的带搅拌反渗式压滤板的电镀污水处理机，其特征在于，所述前部箱体上安装设有一进料管，所述进料管斜向导入所述前部箱体内。
6.根据权利要求1所述的带搅拌反渗式压滤板的电镀污水处理机，其特征在于，所述反渗式压滤板为一封闭板。
说明书
带搅拌反渗式压滤板的电镀污水处理机
技术领域
本发明涉及污水处理领域，特别是涉及一种带搅拌反渗式压滤板的电镀污水处理机。
背景技术
电镀工厂排出的废水和废液中包含铬，有的包含镍或含镉、含氰、含酸、含碱等。废水中的金属离子有的以简单的阳离子形态存在，有的以酸根阴离子形式存在，有的则以复杂的络合阴离子形式存在。一种废水中常含有一种以上的有害成分，如氰化镀镉废水中既有氰又有镉。此外，一般镀液中常含有机添加剂，如果不对电镀废水进行简单处理，会引起一些环境问题和安全隐患。但传统的电镀废水处理设备过于简陋，不具备按顺序单项依次处理废水的能力，并且废水中的固态杂质与液态废水不能在处理时有效分隔，给电镀废水处理带来一定难度。
发明内容
本发明主要解决的技术问题是提供一种带搅拌反渗式压滤板的电镀污水处理机，能够在投入反应剂待电镀污水反应完全后，利用反渗式压滤板将分离出来的液体上清液导出污水处理箱体。
为解决上述技术问题，本发明采用的一个技术方案是：提供一种带搅拌反渗式压滤板的电镀污水处理机，包括污水处理箱，所述污水处理箱两侧上下端箱体边架上均安装有滑动轨道，所述滑动轨道上安装有反渗式压滤板，所述反渗式压滤板上端板面上开设有多个反渗滤水孔，所述反渗式压滤板下方前端板面上安装有搅拌机装置，所述反渗式压滤板将所述污水处理箱分为前部箱体和后部箱体，所述搅拌机装置安装于所述前部箱体内。
在本发明一个较佳实施例中，所述搅拌机装置包括旋转电机、转轴杆和搅拌桨叶，所述旋转电机封闭固定于所述反渗式压滤板内，所述旋转电机输出端同轴导出所述转轴杆，所述搅拌桨叶安装于所述转轴杆上，所述搅拌桨叶朝向所述前部箱体转动。
在本发明一个较佳实施例中，所述反渗式压滤板竖直安装滑动连接于所述滑动轨道上。
在本发明一个较佳实施例中，所述后部箱体上端设有一导料管，所述导料管竖直连通于所述后部箱体内。
在本发明一个较佳实施例中，所述前部箱体上安装设有一进料管，所述进料管斜向导入所述前部箱体内。
在本发明一个较佳实施例中，所述反渗式压滤板为一封闭板。
本发明的有益效果是：本发明能够在投入反应剂待电镀污水反应完全后，利用反渗式压滤板将分离出来的液体上清液导出污水处理箱体，隔离了固态杂质，便于后续污水处理加工开展，并且反渗式压滤板上安装有搅拌机装置能对电镀污水和反应剂混匀处理。
