申请日2017.11.01
公开(公告)日2018.01.16
IPC分类号B01D29/01; B01D29/68; B01D29/60; B01D36/04
摘要
本发明涉及污水处理技术领域，具体地说，涉及一种用于污水预处理中的进水过滤机构。其过滤机构本体包括过滤机构壳体，过滤机构壳体内设有一进水过滤格栅，进水过滤格栅包括位于原水进水口侧的第一防护架和位于污水进水口侧的第二防护架，第一防护架与第二防护架间设有进水过滤网;第二防护架包括第二防护架支架框，第二防护架支架框内沿前后方向设有一反冲洗主管，反冲洗主管内设有反冲洗主流道;反冲洗主管与第二防护架支架框间设有多个反冲洗支管，反冲洗支管内设有连通反冲洗主流道的反冲洗支流道;反冲洗支管处间隔设有多个朝向进水过滤网的反冲洗孔，反冲洗孔与反冲洗支流道连通。本发明能够较佳地在污水时取出大块污染物。

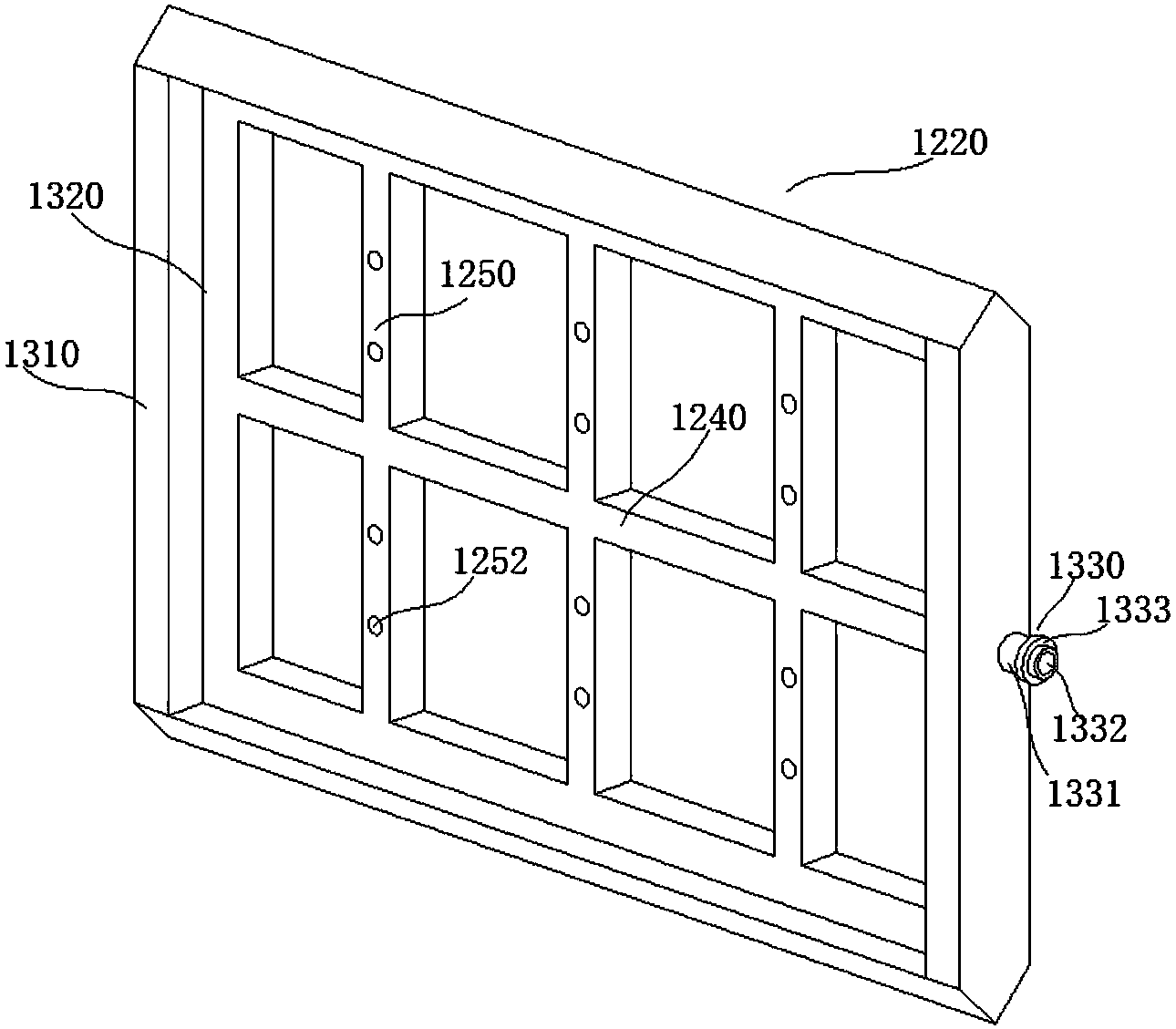

摘要附图
权利要求书
1.用于污水预处理中的进水过滤机构，其特征在于：包括设于一污水处理箱(111)处的过滤机构本体(120)，过滤机构本体(120)包括设于污水处理箱(111)右侧上方的过滤机构壳体(121);过滤机构壳体(121)内设有进水过滤腔(122)，污水处理箱(111)处设有连通污水处理箱(111)内腔与进水过滤腔(122)的污水进水口(111b)，过滤机构壳体(121)右侧上方设有原水进水口(123);进水过滤腔(122)上方位于原水进水口(123)与污水进水口(111b)间设有一进水过滤格栅(125)，进水过滤腔(122)下方形成有进水过滤物排除槽(125)，进水过滤物排除槽(125)前侧壁处设有进水过滤物排出口(1040);进水过滤格栅(125)包括位于原水进水口(123)侧的第一防护架(1210)和位于污水进水口(111b)侧的第二防护架(1220)，第一防护架(1210)与第二防护架(1220)间设有进水过滤网(1230);第二防护架(1220)包括第二防护架支架框(1310)，第二防护架支架框(1310)内沿前后方向设有一反冲洗主管(1330)，反冲洗主管(1330)内设有反冲洗主流道(1241);反冲洗主管(1330)与第二防护架支架框(1310)间设有多个反冲洗支管(1250)，反冲洗支管(1250)内设有连通反冲洗主流道(1241)的反冲洗支流道(1251);反冲洗支管(1250)处间隔设有多个朝向进水过滤网(1230)的反冲洗孔(1252)，反冲洗孔(1252)与反冲洗支流道(1251)连通。
2.根据权利要求1所述的用于污水预处理中的进水过滤机构，其特征在于：第二防护架支架框(1310)后侧设有一反冲洗主管卡接头(1330)，反冲洗主管卡接头(1330)包括反冲洗主管进水管(1331)，反冲洗主管进水管(1331)内设有连通反冲洗主流道(1241)的第一反冲洗进水通道(1332)，反冲洗主管进水管(1331)外壁中部处部分向外周延伸形成卡接圆环板(1333);过滤机构壳体(121)处设有一反冲洗主管卡接件安装孔(1110)，反冲洗主管卡接件安装孔(1110)内设有用于与反冲洗主管卡接头(1330)配合的反冲洗主管卡接件(1400);
反冲洗主管卡接件(1400)包括设于过滤机构壳体(121)内壁处的反冲洗主管卡接套(1410)，反冲洗主管卡接套(1410)包括卡接套卡板(1411)和卡接套连接板(1412)，卡接套卡板(1411)为圆形板，卡接套连接板(1412)为半圆弧状板;卡接套连接板(1412)与过滤机构壳体(121)间形成用于卡接圆环板(1333)卡入的圆环板卡接槽(1413)，卡接套连接板(1412)处沿径向设有用于反冲洗主管进水管(1331)卡入的主管进水管卡槽(1414);反冲洗主管卡接件安装孔(1110)内设有反冲洗主管进水管接口管(1420)，反冲洗主管进水管接口管(1420)内设有第二反冲洗进水通道(1421)。
3.根据权利要求2所述的用于污水预处理中的进水过滤机构，其特征在于：反冲洗主管卡接件安装孔(1110)为台阶孔，反冲洗主管进水管接口管(1420)内端向外周延伸形成反冲洗主管进水管接口部(1610)，反冲洗主管进水管接口部(1610)处设有用于反冲洗主管进水管(1331)端面密闭配合的反冲洗主管进水管接口槽(1611)。
4.根据权利要求3所述的用于污水预处理中的进水过滤机构，其特征在于：反冲洗主管进水管接口管(1420)与反冲洗主管卡接件安装孔(1110)间设有反冲洗主管进水管接口管调节套(1430)，反冲洗主管进水管接口管调节套(1430)与反冲洗主管卡接件安装孔(1110)转动配合，反冲洗主管进水管接口管调节套(1430)与反冲洗主管进水管接口管(1420)螺纹配合。
5.根据权利要求4所述的用于污水预处理中的进水过滤机构，其特征在于：反冲洗主管进水管接口管调节套(1430)内端向外周延伸形成调节套定位环(1430)。
6.根据权利要求5所述的用于污水预处理中的进水过滤机构，其特征在于：反冲洗主管进水管接口管调节套(1430)外端设有一反冲洗主管进水管接口管调节螺母(1440)配合，反冲洗主管进水管接口管调节套(1430)处设有调节套键槽(1710)，反冲洗主管进水管接口管调节螺母(1440)处设有调节螺母连接键(1810)。
7.根据权利要求5所述的用于污水预处理中的进水过滤机构，其特征在于：反冲洗主管进水管接口管调节螺母(1440)处设有一定位螺纹通孔(1820)，反冲洗主管进水管接口管调节套(1430)处设有一定位螺纹盲孔，定位螺纹通孔(1820)与定位螺纹盲间设有一定位螺钉(1450)。
8.根据权利要求7所述的用于污水预处理中的进水过滤机构，其特征在于：第二防护架支架框(1310)处设有过滤网安装槽(1320)，第二防护架(1220)和进水过滤网(1230)均设于过滤网安装槽(1320)内。
9.根据权利要求8所述的用于污水预处理中的进水过滤机构，其特征在于：第二防护架(1220)上下两侧壁均构造成呈90°的第二防护架安装楔面(1221)，污水处理箱(111)位于污水进水口(111b)下方设有一第二防护架安装台(126)，第二防护架安装台(126)用于与第二防护架(1220)下侧的第二防护架安装楔面(1221)配合。
说明书
用于污水预处理中的进水过滤机构
技术领域
本发明涉及污水处理技术领域，具体地说，涉及一种用于污水预处理中的进水过滤机构。
背景技术
污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：①漂浮和悬浮的大小固体颗粒;②胶状和凝胶状扩散物;③纯溶液。按水污的质性来分，水的污染有两类：一类是自然污染;另一类是人为污染，当前对水体危害较大的是人为污染。水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类。污染物主要有：(1)未经处理而排放的工业废水;(2)未经处理而排放的生活污水;(3)大量使用化肥、农药、除草剂的农田污水;(4)堆放在河边的工业废弃物和生活垃圾;(6)水土流失;(7)矿山污水。
在污水处理过程中，对于任何一种污水，其中都会或多或少的存在有固体污染物，且该混杂的固体污染物大小不一、性质各异。为了能够达到较佳的污水处理效果，在对污水处理时都是需要对将污水中的固体污染进行滤除，而现有技术中缺乏一种能够较佳地对污水中的固体污染物进行滤除的设备或方法。
发明内容
本发明提供了一种用于污水预处理中的进水过滤机构，其能够克服现有技术的某种或某些缺陷。
根据本发明的用于污水预处理中的进水过滤机构，其包括设于一污水处理箱处的过滤机构本体，过滤机构本体包括设于污水处理箱右侧上方的过滤机构壳体;过滤机构壳体内设有进水过滤腔，污水处理箱处设有连通污水处理箱内腔与进水过滤腔的污水进水口，过滤机构壳体右侧上方设有原水进水口;进水过滤腔上方位于原水进水口与污水进水口间设有一进水过滤格栅，进水过滤腔下方形成有进水过滤物排除槽，进水过滤物排除槽前侧壁处设有进水过滤物排出口;进水过滤格栅包括位于原水进水口侧的第一防护架和位于污水进水口侧的第二防护架，第一防护架与第二防护架间设有进水过滤网;第二防护架包括第二防护架支架框，第二防护架支架框内沿前后方向设有一反冲洗主管，反冲洗主管内设有反冲洗主流道;反冲洗主管与第二防护架支架框间设有多个反冲洗支管，反冲洗支管内设有连通反冲洗主流道的反冲洗支流道;反冲洗支管处间隔设有多个朝向进水过滤网的反冲洗孔，反冲洗孔与反冲洗支流道连通。
本发明中，进水过滤格栅处的拦截下的大块污染物能够落入进水过滤物排除槽中，通过进水过滤物排出口能够较佳地清理出进水过滤物排除槽中的大块污染物。尤为重要的是，通过反冲洗主管和反冲洗支管的配合，使得通过向反冲洗主流道中通入反冲洗水，即可较佳地对进水过滤网进行反冲洗，从而使得进水过滤网能够较佳被反冲洗。
作为优选，第二防护架支架框后侧设有一反冲洗主管卡接头，反冲洗主管卡接头包括反冲洗主管进水管，反冲洗主管进水管内设有连通反冲洗主流道的第一反冲洗进水通道，反冲洗主管进水管外壁中部处部分向外周延伸形成卡接圆环板;过滤机构壳体处设有一反冲洗主管卡接件安装孔，反冲洗主管卡接件安装孔内设有用于与反冲洗主管卡接头配合的反冲洗主管卡接件;
反冲洗主管卡接件包括设于过滤机构壳体内壁处的反冲洗主管卡接套，反冲洗主管卡接套包括卡接套卡板和卡接套连接板，卡接套卡板为圆形板，卡接套连接板为半圆弧状板;卡接套连接板与过滤机构壳体间形成用于卡接圆环板卡入的圆环板卡接槽，卡接套连接板处沿径向设有用于反冲洗主管进水管卡入的主管进水管卡槽;反冲洗主管卡接件安装孔内设有反冲洗主管进水管接口管，反冲洗主管进水管接口管内设有第二反冲洗进水通道。
本发明中，通过反冲洗主管卡接头和反冲洗主管卡接件的配合，使得进水过滤格栅能够较佳地被拆装，从而便于进水过滤格栅的安装、维护和更换。
作为优选，反冲洗主管卡接件安装孔为台阶孔，反冲洗主管进水管接口管内端向外周延伸形成反冲洗主管进水管接口部，反冲洗主管进水管接口部处设有用于反冲洗主管进水管端面密闭配合的反冲洗主管进水管接口槽。通过反冲洗主管进水管接口槽与反冲洗主管进水管端面的配合，能够较佳地保证反冲洗主管卡接头和反冲洗主管卡接件间的密封配合。
作为优选，反冲洗主管进水管接口管与反冲洗主管卡接件安装孔间设有反冲洗主管进水管接口管调节套，反冲洗主管进水管接口管调节套与反冲洗主管卡接件安装孔转动配合，反冲洗主管进水管接口管调节套与反冲洗主管进水管接口管螺纹配合。从而使得在反冲洗主管卡接头和反冲洗主管卡接件进行连接后，通过调节反冲洗主管进水管接口管调节套即可较佳地调节反冲洗主管进水管接口管的位置，从而能够有效地在反冲洗主管卡接头和反冲洗主管卡接件间形成密封面。
作为优选，反冲洗主管进水管接口管调节套内端向外周延伸形成调节套定位环。从而较佳地实现了反冲洗主管进水管接口管调节套与反冲洗主管卡接件安装孔间的转动配合。
作为优选，反冲洗主管进水管接口管调节套外端设有一反冲洗主管进水管接口管调节螺母配合，反冲洗主管进水管接口管调节套处设有调节套键槽，反冲洗主管进水管接口管调节螺母处设有调节螺母连接键。从而便于对反冲洗主管进水管接口管调节套进行旋动。
作为优选，反冲洗主管进水管接口管调节螺母处设有一定位螺纹通孔，反冲洗主管进水管接口管调节套处设有一定位螺纹盲孔，定位螺纹通孔与定位螺纹盲间设有一定位螺钉。从而较佳地实现了反冲洗主管进水管接口管调节套与反冲洗主管进水管接口管调节螺母间的稳固连接。
作为优选，第二防护架支架框处设有过滤网安装槽，第二防护架和进水过滤网均设于过滤网安装槽内。从而较佳地实现了反冲洗主管进水管接口管调节套与反冲洗主管进水管接口管调节螺母间的稳固连接。
作为优选，第二防护架上下两侧壁均构造成呈°的第二防护架安装楔面，污水处理箱位于污水进水口下方设有一第二防护架安装台，第二防护架安装台用于与第二防护架下侧的第二防护架安装楔面配合。从而便于进水过滤格栅的安装。
