申请日2017.11.01
公开(公告)日2018.01.09
IPC分类号C02F9/04; C02F101/20
摘要
本发明公开了一种小型工业废水处理设备，包括箱体，箱体前侧右端设有电控箱，箱体中部上端设有搅拌腔，搅拌腔上侧设有电机，电机左侧设有加料口，电机右侧设有加液管，电机下侧设有转轴，转轴左右两侧设有搅拌杆，搅拌腔下侧设有排液管，排液管宣策设有过滤腔，过滤腔中部设有过滤罩，过滤罩下侧设有出淤管，过滤腔四角设有抽水管，抽水泵上端外侧设有处理腔，处理腔下侧外端设有第一连接管，第一连接管上设有酸碱检测器，第一连接管下侧设有酸碱中和腔，酸碱中和腔下侧设有第三连接管，第三连接管下侧设有储水腔，储水腔左侧设有出水管。本发明可以有效的对工业污水进行处理，这样可以有效地保护了环境，节约了水资源。

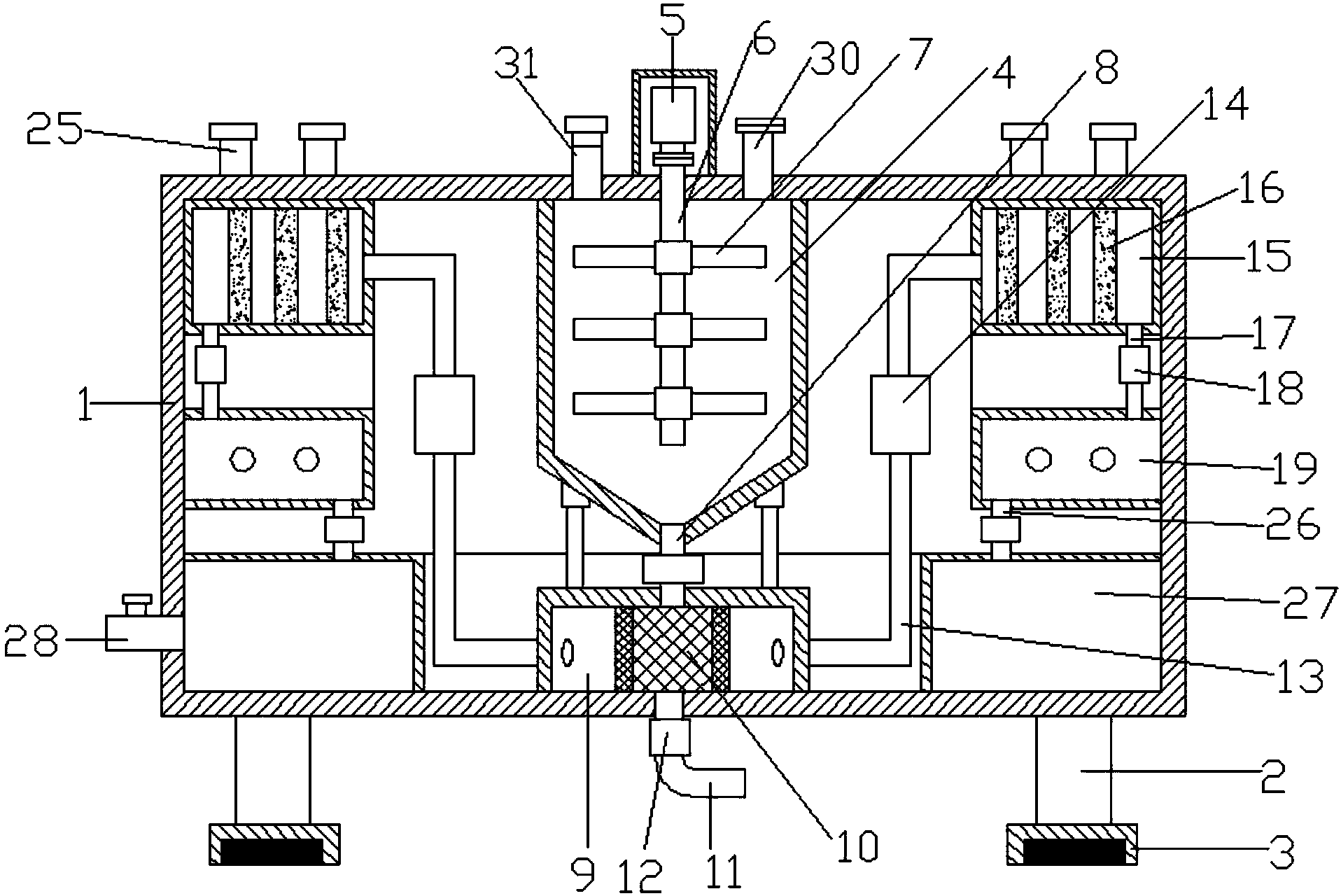

摘要附图
权利要求书
1.一种小型工业废水处理设备，包括箱体，其特征在于，所述箱体下侧四角设有支撑柱，所述支撑柱下侧四角设有支撑座，所述支撑座内部下端镶嵌有摩擦垫，所述箱体前侧右端设有电控箱，所述箱体中部上端设有搅拌腔，所述搅拌腔上侧设有电机，所述电机左侧设有加料口，所述电机右侧设有加液管，所述电机下侧设有转轴，所述转轴左右两侧设有搅拌杆，所述搅拌腔下侧设有排液管，所述排液管上设有第一电磁阀，所述排液管宣策设有过滤腔，所述过滤腔中部设有过滤罩，所述过滤罩下侧设有出淤管，所述出淤管上设有抽淤泵，所述过滤腔四角设有抽水管，所述抽水管上设有抽水泵，所述抽水泵上端外侧设有处理腔，所述处理腔内部设有若干层活性炭吸附层，所述处理腔下侧外端设有第一连接管，所述第一连接管上设有酸碱检测器，所述第一连接管下侧设有酸碱中和腔，前后两端的酸碱中和腔之间设有酸碱存储腔，所述酸碱存储腔外端设有酸性溶液存储腔，所述酸性溶液存储箱内侧设有碱性溶液存储腔，所述酸性溶液存储腔和碱性溶液存储腔前后两侧设有第二连接管，所述第二连接管设有加液泵，所述酸性溶液存储腔和碱性溶液存储腔上侧设有加液口，所述酸碱中和腔下侧设有第三连接管，所述第三连接管上设有第二电磁阀，所述第三连接管下侧设有储水腔，所述储水腔左侧设有出水管。
2.根据权利要求1所述的一种小型工业废水处理设备，其特征在于，所述电机外侧设有保护罩。
3.根据权利要求1所述的一种小型工业废水处理设备，其特征在于，所述加料口上侧设有封口盖。
4.根据权利要求1所述的一种小型工业废水处理设备，其特征在于，所述加液管上侧设有连接法兰。
5.根据权利要求1所述的一种小型工业废水处理设备，其特征在于，所述转轴通过联轴器与电机连接。
6.根据权利要求1所述的一种小型工业废水处理设备，其特征在于，所述过滤腔与搅拌腔之间四角设有支撑杆。
7.根据权利要求1所述的一种小型工业废水处理设备，其特征在于，所述出水管上侧设有控制旋钮。
说明书
一种小型工业废水处理设备
技术领域
本发明涉及一种环保设备，具体是一种小型工业废水处理设备。
背景技术
环保，全称环境保护，是指人类为解决现实的或潜在的环境问题，协调人类与环境的关系，保障经济社会的持续发展而采取的各种行动的总称。其方法和手段有工程技术的、行政管理的，也有法律的、经济的、宣传教育的等。
工业废水(industrial wastewater )包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。工业废水种类繁多，成分复杂。例如电解盐工业废水中含有汞，重金属冶炼工业废水含铅、镉等各种金属，电镀工业废水中含氰化物和铬等各种重金属，石油炼制工业废水中含酚，农药制造工业废水中含各种农药等。由于工业废水中常含有多种有毒物质，污染环境对人类健康有很大危害，因此要开发综合利用，化害为利，并根据废水中污染物成分和浓度，采取相应的净化措施进行处置后，才可排放。
现在的工业废水一般都是通过污水处理系统进行综合处理，但是对于一些偏远的中小型起来来说，无法将废水输送到污水处理工厂进行处理，而且企业支付不了现有的污水处理系统。因此，本领域技术人员提供了一种小型工业废水处理设备，以解决上述背景技术中提出的问题。
发明内容
本发明的目的在于提供一种小型工业废水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种小型工业废水处理设备，包括箱体，所述箱体下侧四角设有支撑柱，所述支撑柱下侧四角设有支撑座，所述支撑座内部下端镶嵌有摩擦垫，所述箱体前侧右端设有电控箱，所述箱体中部上端设有搅拌腔，所述搅拌腔上侧设有电机，所述电机左侧设有加料口，所述电机右侧设有加液管，所述电机下侧设有转轴，所述转轴左右两侧设有搅拌杆，所述搅拌腔下侧设有排液管，所述排液管上设有第一电磁阀，所述排液管宣策设有过滤腔，所述过滤腔中部设有过滤罩，所述过滤罩下侧设有出淤管，所述出淤管上设有抽淤泵，所述过滤腔四角设有抽水管，所述抽水管上设有抽水泵，所述抽水泵上端外侧设有处理腔，所述处理腔内部设有若干层活性炭吸附层，所述处理腔下侧外端设有第一连接管，所述第一连接管上设有酸碱检测器，所述第一连接管下侧设有酸碱中和腔，前后两端的酸碱中和腔之间设有酸碱存储腔，所述酸碱存储腔外端设有酸性溶液存储腔，所述酸性溶液存储箱内侧设有碱性溶液存储腔，所述酸性溶液存储腔和碱性溶液存储腔前后两侧设有第二连接管，所述第二连接管设有加液泵，所述酸性溶液存储腔和碱性溶液存储腔上侧设有加液口，所述酸碱中和腔下侧设有第三连接管，所述第三连接管上设有第二电磁阀，所述第三连接管下侧设有储水腔，所述储水腔左侧设有出水管。
作为本发明进一步的方案：所述电机外侧设有保护罩。
作为本发明进一步的方案：所述加料口上侧设有封口盖。
作为本发明进一步的方案：所述加液管上侧设有连接法兰。
作为本发明进一步的方案：所述转轴通过联轴器与电机连接。
作为本发明进一步的方案：所述过滤腔与搅拌腔之间四角设有支撑杆。
作为本发明再进一步的方案：所述出水管上侧设有控制旋钮。
与现有技术相比，本发明的有益效果是：本发明污水通过加液管加入到搅拌腔内部，然后在加料管内部添加对应的化学药剂，这样通过电机带动搅拌杆旋转，这样可以使废水中的重金属离子与化学药剂充分反映，产生沉淀杂质;并与污水一起进入到过滤腔内部，通过过滤罩进行过滤，这样可以有效地对废水中的杂质进行过滤;这样再通过四角的抽水管将污水抽入到处理腔内部，这样通过活性炭吸附层进行吸附废水中还有的有害气体，这样可以有效地防止废水中产生的废气污染环境;通过酸碱检测器进行检测，这样废水进入到酸碱中和腔内部，根据酸碱检测器检测溶液的酸碱性，通过加液泵向四角的酸碱中和腔内部的添加溶液，进行酸碱中和，这样可以有效地保证溶液的中性;这样中和后的水通过第三连接管进入到储水腔内部，再通过出水管进行排出，这样可以有效地对废水进行处理，保护了环境，节约了水资源。
