申请日2017.11.01
公开(公告)日2018.01.09
IPC分类号C02F1/00; C02F1/32
摘要
本发明公开了一种带有减震装置的水处理装置，包括壳体，壳体上部呈圆筒状，下部呈锥状并在底端向一侧连通有排污管，壳体的顶端可拆卸设有壳盖，壳体内设有圆筒形过滤器及空心轴，空心轴上沿轴向密布有多个水流孔，在壳体的内壁上设置有多个用于对圆筒形过滤器外周表面进行喷射水的喷嘴，多个喷嘴均通过喷水管与位于壳体右侧的进水管连接，空心轴的底端连接有排水管，本发明一种带有减震装置的水处理装置，对水的处理效率较高，处理效果好，不会对海水造成污染，能够对水进行充分的消毒杀菌，配合药液处理保证处理效果，便于及时补充药液，另外具有较好的防滑和减震性能，提高稳定性和安全性。

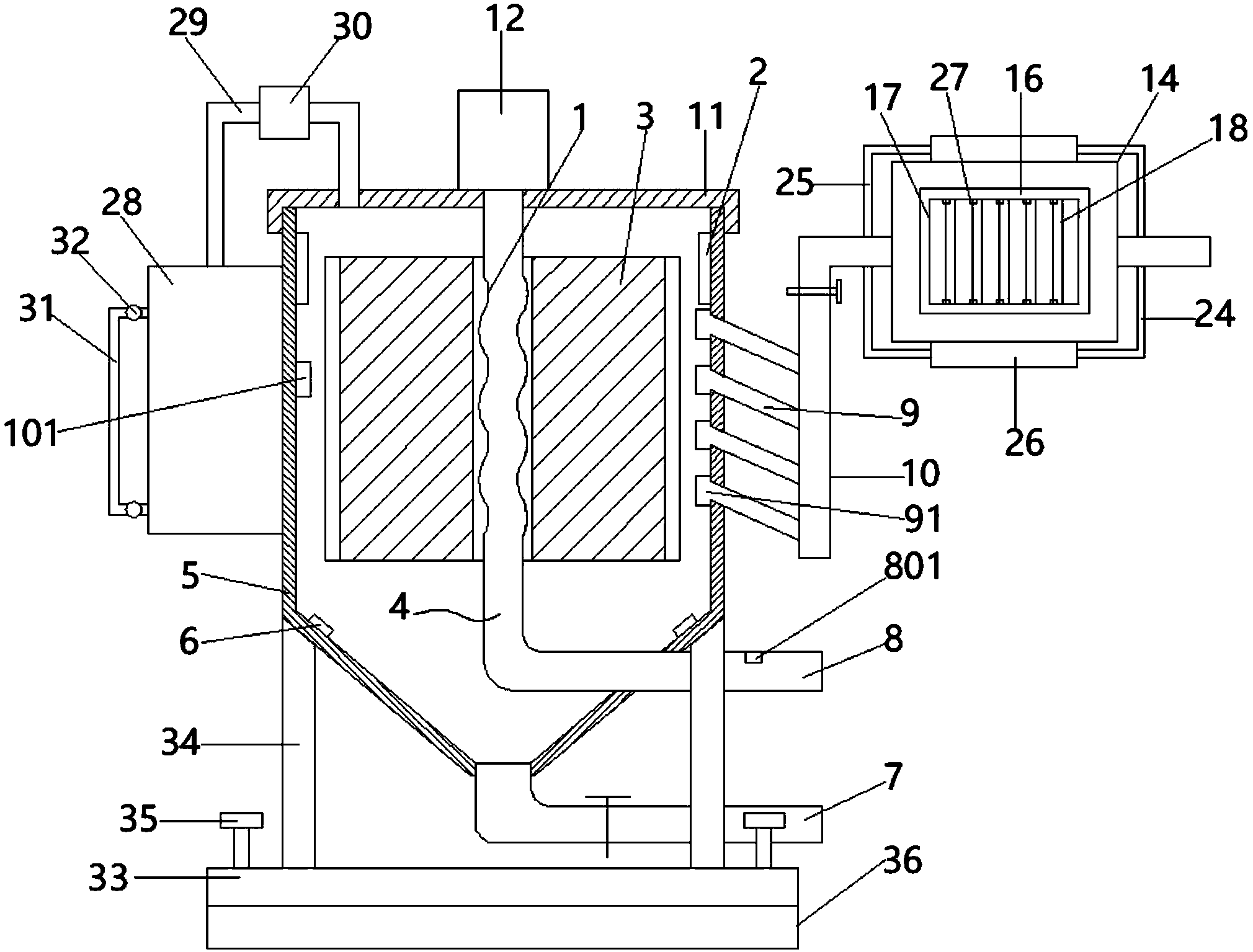

摘要附图
权利要求书
1.一种带有减震装置的水处理装置，包括壳体(5)，其特征在于，所述壳体(5)上部呈圆筒状，下部呈锥状并在底端向一侧连通有排污管(7)，壳体(5)的顶端可拆卸设有壳盖(11)，壳体(5)内设有圆筒形过滤器(3)及空心轴(4)，空心轴(4)上沿轴向密布有多个水流孔(1)，在壳体(5)的内壁上设置有多个用于对圆筒形过滤器(3)外周表面进行喷射水的喷嘴(91)，多个喷嘴(91)均通过喷水管(9)与位于壳体(5)右侧的进水管(10)连接，空心轴(4)的底端连接有排水管(8)，所述排水管(8)包括设于壳体(5)内部的竖直段和穿过壳体壁的水平段，在壳体(5)的左侧内壁上设有用于对水温进行检测的温度传感器(101)，空心轴(4)的上端穿过壳体(5)并与设置在壳体(5)顶端的电机(12)驱动连接，所述进水管(10)上连接有杀菌箱(14)，杀菌箱(14)内设有光触媒净化装置，光触媒净化装置包括框体(16)，框体(16)的内壁上设有镜面反光铝(17)，镜面反光铝(17)上涂覆有纳米二氧化钦层，框体(16)内竖直设置有紫外灯(18)且紫外灯(18)沿着框体(16)横向均匀分布，紫外灯(18)之间设有外侧边相互铰接的第一隔板(19)和第二隔板(20)，第一隔板(19)和第二隔板(20)上均涂覆有纳米二氧化钦层，第一隔板(19)的内侧边的上部和下部分别设有第一滑动定位块(21)，第二隔板(20)的内侧边的上部和下部分别设有第二滑动定位块(22)，框体(16)的底壁上开有供第一滑动定位块(21)和第二滑动定位块(22)滑动的横向滑动槽(23)，杀菌箱(14)的出水端连接有回流出水管(24)，杀菌箱(14)的进水端连接有回流进水管(25)，回流出水管(24)和有回流进水管(25)之间设有回水箱(26)，回水箱(26)内设有能将回水箱(26)中的水泵入到杀菌箱(14)中的水泵，水泵与控制机构相连接，紫外灯(18)通过灯座(27)固定在框体(16)上，所述壳体(5)的左侧外壁通过螺栓固定有药液箱(28)，药液箱(28)的出液口处连接有出液管(29)，在出液管(29)上设有抽液泵(30)，出液管(29)的另一端与壳盖(11)上开设有的进液口连接，在药液箱(28)上设有液位测量装置，测量装置包括液位管(31)，液位管(31)设置于药液箱(28)外与药液箱(28)上的连接孔连接，并与药液箱(28)内的腔室连通，所述液位测量装置还设置有与液位管(31)匹配的安全阀(32)，液位管(31)通过安全阀(32)与连接孔连接，壳体(5)的下侧设有底座(33)，壳体(5)底端通过支撑腿(34)与底座(33)固定连接，在底座(33)上设有用于对底座(33)进行固定的紧固螺钉(35)，所述底座(33)下侧设有减震装置(36)，减震装置(36)包括硫化粘接层(361)、金属弹片(362)、稳固件(363)、基座(364)和减震层(365)，硫化粘接层(361)上表面与机座(1)底部硫化粘接，硫化粘接层(361)的下表面硫化粘接减震层(365)，所述减震层(365)为橡胶阻尼减震层，在减震层(365)下方固设有基座(364)，减震层(365)内设有金属弹片(362)和稳固件(363)，金属弹片(362)位于减震层(365)的中间位置处，稳固件(363)与减震层(365)的底部固定连接，且稳固件(363)顶部位于金属弹片(362)波峰位置附近。
2.根据权利要求1所述的带有减震装置的水处理装置，其特征在于，所述圆筒形过滤器(3)具有沿其径向折叠的褶皱形状。
3.根据权利要求1所述的带有减震装置的水处理装置，其特征在于，所述水流孔(1)的孔长为5-8mm，孔深为4-6mm。
4.根据权利要求1所述的带有减震装置的水处理装置，其特征在于，所述壳体(5)内壁的上端和下端分别设有第一紫外线杀菌装置(2)和第二紫外线杀菌装置(6)，第一紫外线杀菌装置(2)的紫外线波长为170nm-195nm，第二紫外线杀菌装置(6)的紫外线波长为200nm-225nm，第一紫外线杀菌装置(2)和第二紫外线杀菌(6)装置的数量均为四个且沿壳体(5)内侧壁表面均匀布置。
5.根据权利要求1所述的带有减震装置的水处理装置，其特征在于，所述框体(16)的底壁上开有若干供水通过的通水孔。
6.根据权利要求1所述的带有减震装置的水处理装置，其特征在于，所述液位管(31)为管式液位计，采用透明材质制作而成。
7.根据权利要求1所述的带有减震装置的水处理装置，其特征在于，所述稳固件(363)纵截面呈T字形，稳固件纵截面呈T字形。
说明书
一种带有减震装置的水处理装置
技术领域
本发明涉及水处理技术领域，具体是一种带有减震装置的水处理装置。
背景技术
水处理的方式包括物理处理和化学处理。人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得。化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后，体积变大，便可用过滤法，将杂质去除。
现有的水处理装置大都结构简单、功能单一，处理效果差、工作效率低，不能满足现代化的使用需求。
发明内容
本发明的目的在于提供一种带有减震装置的水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种带有减震装置的水处理装置，包括壳体，所述壳体上部呈圆筒状，下部呈锥状并在底端向一侧连通有排污管，壳体的顶端可拆卸设有壳盖，壳体内设有圆筒形过滤器及空心轴，空心轴上沿轴向密布有多个水流孔，在壳体的内壁上设置有多个用于对圆筒形过滤器外周表面进行喷射水的喷嘴，多个喷嘴均通过喷水管与位于壳体右侧的进水管连接，空心轴的底端连接有排水管，所述排水管包括设于壳体内部的竖直段和穿过壳体壁的水平段，在壳体的左侧内壁上设有用于对水温进行检测的温度传感器，空心轴的上端穿过壳体并与设置在壳体顶端的电机驱动连接，所述进水管上连接有杀菌箱，杀菌箱内设有光触媒净化装置，光触媒净化装置包括框体，框体的内壁上设有镜面反光铝，镜面反光铝上涂覆有纳米二氧化钦层，框体内竖直设置有紫外灯且紫外灯沿着框体横向均匀分布，紫外灯之间设有外侧边相互铰接的第一隔板和第二隔板，第一隔板和第二隔板上均涂覆有纳米二氧化钦层，第一隔板的内侧边的上部和下部分别设有第一滑动定位块，第二隔板的内侧边的上部和下部分别设有第二滑动定位块，框体的底壁上开有供第一滑动定位块和第二滑动定位块滑动的横向滑动槽，杀菌箱的出水端连接有回流出水管，杀菌箱的进水端连接有回流进水管，回流出水管和有回流进水管之间设有回水箱，回水箱内设有能将回水箱中的水泵入到杀菌箱中的水泵，水泵与控制机构相连接，紫外灯通过灯座固定在框体上，所述壳体的左侧外壁通过螺栓固定有药液箱，药液箱的出液口处连接有出液管，在出液管上设有抽液泵，出液管的另一端与壳盖上开设有的进液口连接，在药液箱上设有液位测量装置，测量装置包括液位管，液位管设置于药液箱外与药液箱上的连接孔连接，并与药液箱内的腔室连通，所述液位测量装置还设置有与液位管匹配的安全阀，液位管通过安全阀与连接孔连接，壳体的下侧设有底座，壳体底端通过支撑腿与底座固定连接，在底座上设有用于对底座进行固定的紧固螺钉，所述底座下侧设有减震装置，减震装置包括硫化粘接层、金属弹片、稳固件、基座和减震层，硫化粘接层上表面与机座底部硫化粘接，硫化粘接层的下表面硫化粘接减震层，所述减震层为橡胶阻尼减震层，在减震层下方固设有基座，减震层内设有金属弹片和稳固件，金属弹片位于减震层的中间位置处，稳固件与减震层的底部固定连接，且稳固件顶部位于金属弹片波峰位置附近。
作为本发明进一步的方案：所述圆筒形过滤器具有沿其径向折叠的褶皱形状。
作为本发明再进一步的方案：所述水流孔的孔长为5-8mm，孔深为4-6mm。
作为本发明再进一步的方案：所述壳体内壁的上端和下端分别设有第一紫外线杀菌装置和第二紫外线杀菌装置，第一紫外线杀菌装置的紫外线波长为170nm-195nm，第二紫外线杀菌装置的紫外线波长为200nm-225nm，第一紫外线杀菌装置和第二紫外线杀菌装置的数量均为四个且沿壳体内侧壁表面均匀布置。
作为本发明再进一步的方案：所述框体的底壁上开有若干供水通过的通水孔。
作为本发明再进一步的方案：所述液位管为管式液位计，采用透明材质制作而成。
作为本发明再进一步的方案：所述稳固件纵截面呈T字形，稳固件纵截面呈T字形。
与现有技术相比，本发明的有益效果是：
1、装置工作时，水由进水管进入并有喷嘴喷出，水喷射在圆筒形过滤器上对水进行充分的过滤处理，设置的第一紫外线杀菌装置和第二紫外线杀菌装置对水进行充分的杀菌消毒，保证了处理效果。
2、在水进入壳体之前，杀菌箱对水进行杀菌，在光触媒净化装置中，用紫外灯产生的紫外线照射纳米二氧化钦层产生羟基，利用羟基夺取微生物等细胞膜内的氢元素，从而杀死微生物，进行杀菌消毒，第一隔板和第二隔板的内侧边可相对于框体横向滑动，即可改变紫外线照射纳米二氧化钦层的接触面，从而可以根据需要调整第一隔板和第二隔板与框体之间的夹角，灵活性强，此外经过一次光触媒净化的水通过回水箱可再次进入到杀菌箱进行二次光触媒净化，利于彻底杀死微生物，杀菌消毒好，大大的提高了处理装置的处理效果，提高工作效率。
3、通过设置药液箱和抽液泵，能够在处理过程中抽入药液对水进行药液处理，进一步提高处理效果，在药液箱上设有液位测量装置，便于观察药液箱内部的液位高度，便于及时补充药液，设置的安全阀能够避免在液位管出现损坏时药液泄露的情况，在底座上设置紧固螺钉，能够方便的对底座进行固定。
4、连接稳固不易脱落，震动发生时，波峰位置震动较大，稳固件顶部可起到增强波峰部位的结构强度的特点，还可以吸收部分震动，工作中，震动波通过硫化粘接层传递给减震层，其中较大的震动由金属弹片进行吸收，较小和反复的震动由减震层吸收，通过双重吸收的方式减小整体受到的震动，有效缓冲震动，提高工作效率。
