申请日2017.11.02
公开(公告)日2018.03.27
IPC分类号F04D15/00; F04D29/70
摘要
本发明公开了一种污水泵清水置换系统，用于与污水输送管道相连，且污水输送管道上设置有污水开关，包括清水箱，和连接清水箱和污水泵的清水输送管道，且清水输送管道上还设置有能够开启或者关闭的清水开关;当污水泵收到停机信号后，控制器控制清水开关打开，并控制污水开关关闭，经过预定时间，控制器控制污水泵停止工作。在污水泵运行一段时间后，当污水泵收到停机信号后，控制器控制设置在清水输送管道上的清水开关打开，同时控制设置在污水输送管道上的污水开关关闭，经过预定时间后，控制器控制污水泵停止工作，污水泵和污水输送管道内的污水被清水代替，进一步保护了环境。本发明还公开了一种污水泵清水置换方法及污水泵控制系统。

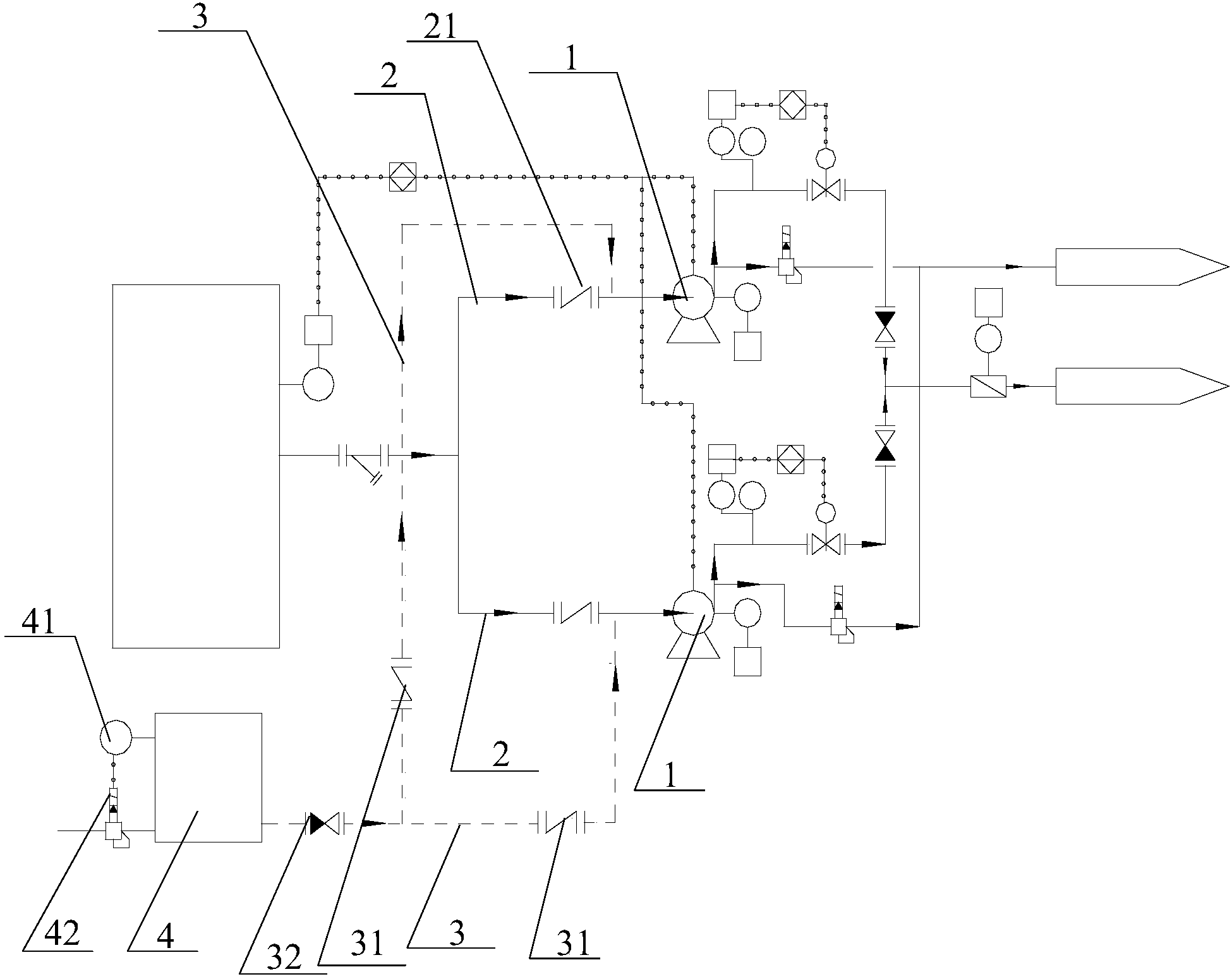

摘要附图
权利要求书
1.一种污水泵清水置换系统，用于与污水输送管道(2)相连，且所述污水输送管道(2)上设置有污水开关(21)，其特征在于，包括清水箱(4)，和连接所述清水箱(4)和污水泵(1)的清水输送管道(3)，且所述清水输送管道(3)上还设置有能够开启或者关闭的清水开关(31);
当所述污水泵(1)收到停机信号后，控制器控制所述污水开关(31)关闭，并控制所述清水开关(21)打开，经过预定时间，所述控制器控制所述污水泵(1)停止工作。
2.根据权利要求1所述的污水泵清水置换系统，其特征在于，所述污水开关(21)和所述清水开关(31)均为电动阀。
3.根据权利要求1所述的污水泵清水置换系统，其特征在于，所述清水箱(4)上设置有用于检测水位的水位传感器(41)，和用于与水源相连的进水阀(42)。
4.根据权利要求1所述的污水泵清水置换系统，其特征在于，所述进水阀(42)为电动进水阀，或者为浮球进水阀。
5.根据权利要求1所述的污水泵清水置换系统，其特征在于，所述清水输送管道(3)上还设置有用于防止清水倒流的止回阀(32)。
6.一种污水泵控制系统，其特征在于，包括污水泵清水置换系统，所述污水泵清水置换系统为如权利要求1-5任意一项所述的污水泵清水置换系统。
7.一种污水泵清水置换方法，其特征在于，包括：
步骤1：控制污水输送管道(2)关闭，并控制清水输送管道(3)打开;
步骤2：经过预定时间后，控制所述清水输送管道(3)关闭，污水泵(1)停止工作。
8.根据权利要求1所述的污水泵清水置换方法，其特征在于，所述预定时间为30s-60s。
说明书
污水泵清水置换系统、方法及污水泵控制系统
技术领域
本发明涉及离心泵技术领域，特别涉及一种污水泵清水置换系统、方法及污水泵控制系统。
背景技术
油气田的气田水主要通过污水泵进行输送，由于气田水的成分复杂，其中含有大量的强腐蚀性和有毒物质，当停泵后，残留在泵组内及管道内的气田水就会渗漏出来，并有大量的有毒、有害气体挥发出来，严重腐蚀污水泵及用于输送气田水的污水输送管道，同时还污染周边的环境。
因此，如何提供一种污水泵清水置换系统，能够对污水输送管道进行及时清理，以使污水泵及液体输送管道不被腐蚀，从而延长污水泵及液体输送管道的使用寿命，进而避免环境污染是本领域技术人员亟需解决的技术问题。
发明内容
有鉴于此，本发明的目的在于提供一种污水泵清水置换系统，能够对污水输送管道进行及时清理，以使污水泵及液体输送管道不被腐蚀，从而延长污水泵及液体输送管道的使用寿命，进而避免环境污染。
本发明的另一目的还在于提供一种污水泵清水置换方法及污水泵控制系统。
为实现上述目的，本发明提供如下技术方案：
一种污水泵清水置换系统，用于与污水输送管道相连，且所述污水输送管道上设置有污水开关，，包括清水箱，和连接所述清水箱和污水泵的清水输送管道，且所述清水输送管道上还设置有能够开启或者关闭的清水开关;
当所述污水泵收到停机信号后，控制器控制所述清水开关打开，并控制所述污水开关关闭，经过预定时间，所述控制器控制所述污水泵停止工作。
优选的，所述污水开关和所述清水开关均为电动阀。
优选的，所述清水箱上设置有用于检测水位的水位传感器，和用于与水源相连的进水阀。
优选的，所述进水阀为电动进水阀，或者为浮球进水阀。
优选的，所述清水输送管道上还设置有用于防止清水倒流的止回阀。
一种污水泵控制系统，包括污水泵清水置换系统，所述污水泵清水置换系统为上述任意一项所述的污水泵清水置换系统。
一种污水泵清水置换方法，包括：
步骤1：控制污水输送管道关闭，并控制清水输送管道打开;
步骤2：经过预定时间后，控制所述清水输送管道关闭，污水泵停止工作。
优选的，所述预定时间为30s-60s。
由以上技术方案可以看出，本发明所公开的污水泵清水置换系统，用于与污水输送管道相连，且污水输送管道上设置有污水开关，包括清水箱，和连接清水箱和污水泵的清水输送管道，且清水输送管道上还设置有能够开启或者关闭的清水开关;当污水泵收到停机信号后，控制器控制清水开关打开，并控制污水开关关闭，经过预定时间，控制器控制污水泵停止工作。
在污水泵运行一段时间后，当污水泵收到停机信号后，控制器控制设置在清水输送管道上的清水开关打开，同时控制设置在污水输送管道上的污水开关关闭，经过预定时间后，控制器控制污水泵停止工作，如此设置，污水泵和污水输送管道内的污水被清水代替，因此，就不会腐蚀污水泵及污水输送管道了，进一步保护了环境。
