申请日2017.11.02
公开(公告)日2018.02.02
IPC分类号G01N21/80; G01N1/20; G08C17/02
摘要
本发明公开了一种化工厂污水酸碱值测量系统，包括设备本体上端面设置有雨滴传感器，设备本体侧端面下方对向设置有进水口和出水口，所述设备本体侧端面中部还设置有翻转板，所述设备本体内部水平设置有固定板，固定板上方端面设置有推出装置，所述推出装置的推出杆与采集皿连接，所述采集皿内设置有PH试纸和压力传感器，推出装置上方还设置有无线传输设备，设备本体内部还设置有监控设备，监控设备的摄像头朝向推出装置方向。因采集皿设置在设备本体内部，能够在未检测到下雨时，可以有效的保护采集皿中的PH试纸不被其他的环境因素影响。

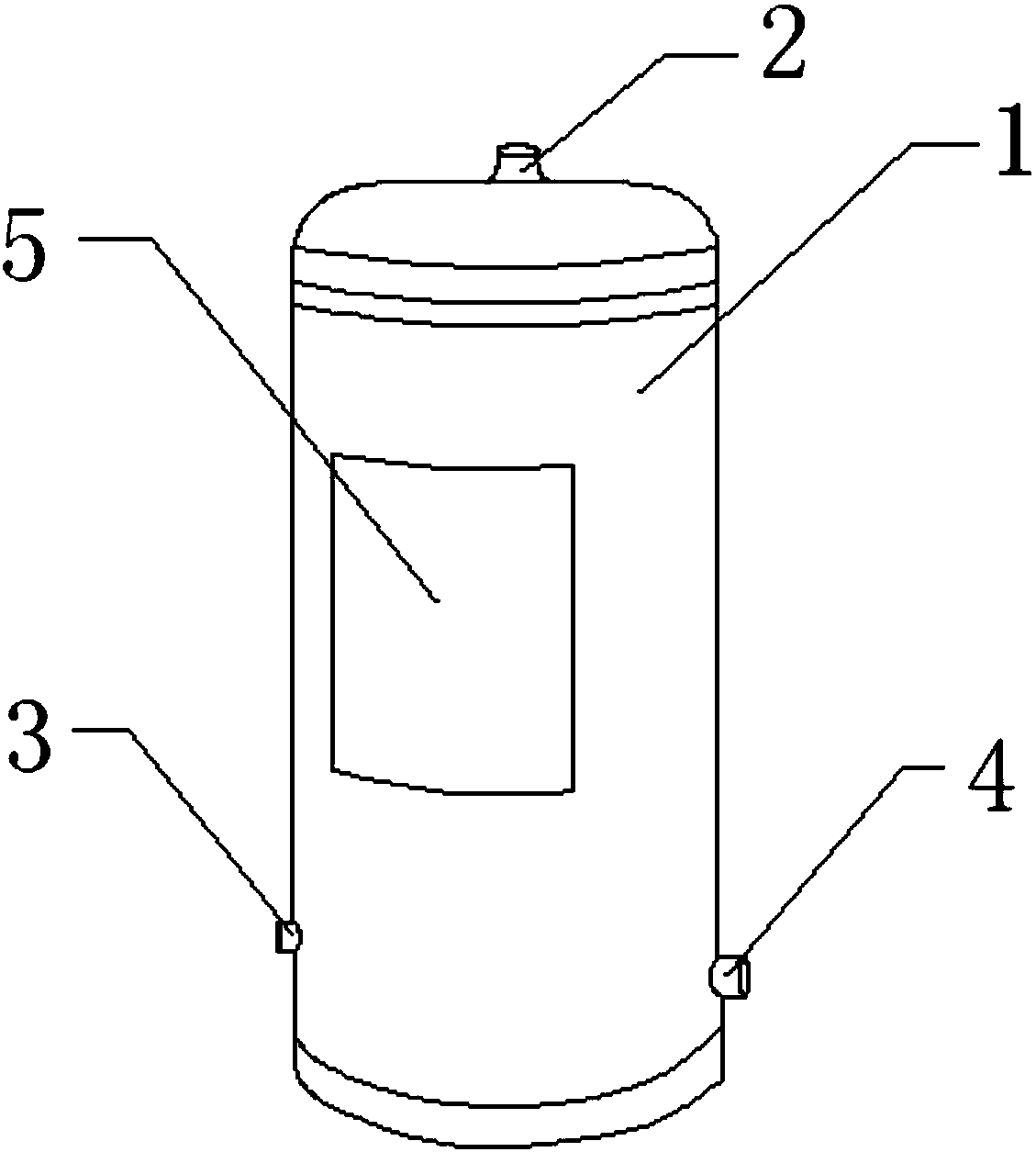

摘要附图
权利要求书
1.一种化工厂污水酸碱值测量系统，其特征在于，包括设备本体(1)上端面设置有雨滴传感器(2)，设备本体(1)侧端面下方对向设置有进水口(3)和出水口(4)，所述设备本体(1)侧端面中部还设置有翻转板(5)，所述设备本体(1)内部水平设置有固定板(11)，固定板(11)上方端面设置有推出装置(12)，所述推出装置(12)的推出杆与采集皿(13)连接，所述采集皿(13)内设置有PH试纸和压力传感器，推出装置(12)上方还设置有无线传输设备(14)，设备本体(1)内部还设置有监控设备(6)，监控设备(6)的摄像头(61)朝向推出装置(12)方向。
2.根据权利要求1所述的一种化工厂污水酸碱值测量系统，其特征在于，所述设备本体(1)内还设置有管道(15)，所述管道(15)一端与进水口(3)连接，另一端与出水口(4)连接。
3.根据权利要求2所述的一种化工厂污水酸碱值测量系统，其特征在于，所述采集皿(13)底部设置有排水导线(16)，所述排水导线(16)一端与采集皿(13)底部连接，另一端与管道(15)连接。
4.根据权利要求1所述的一种化工厂污水酸碱值测量系统，其特征在于，所述采集皿(13)底部设置有滑轮(17)，滑轮(17)对采集皿(13)进行支撑，还能让采集皿(13)在固定板(11)上移动。
5.根据权利要求1所述的一种化工厂污水酸碱值测量系统，其特征在于，所述监控设备(6)通过固定架(7)设置在设备本体(1)内壁上。
说明书
一种化工厂污水酸碱值测量系统
技术领域
本发明涉及一种雨水采集装置，具体涉及一种化工厂污水酸碱值测量系统。
背景技术
酸雨又称为酸沉降，它是指PH值小于5.6的天然降水和酸性气体及颗粒物的沉降。随着大气环境污染的日益加剧，酸雨已给地球生态环境平衡及人类健康构成严重威胁，由此酸雨引起的环境酸化问题已引发了人类社会的广泛关注。
通常，环境监测人员为了能及时获取一年内降水酸碱度的状况及大气中酸性物质的含量，一般监测人员在需要实时检测的区域安置酸雨自动采集器对酸雨样品进行采集，以便进行酸雨酸碱度数据分析。目前现有的酸雨自动采集器一般只能自动采集酸雨样品，而对于酸雨的检测及相关数据的分析仍多采用人工检测分析的方式，采用此种方式对酸雨样品进行采集和数据分析，环境监测人员必须亲自到样品采集地亲自取样，这无形给增加了环境监测人员的工作量，且操作工序相对复杂，不能及时快速的获取酸雨的相关数据信息。
发明内容
本发明所要解决的技术问题是在一些地区采集雨水困难，并且雨水采集装置无保护，受到其他环境因素影响大，造成检测结果不准确，本发明目的在于提供一种化工厂污水酸碱值测量系统，解决上述的问题。
本发明通过下述技术方案实现：
一种化工厂污水酸碱值测量系统，包括设备本体上端面设置有雨滴传感器，设备本体侧端面下方对向设置有进水口和出水口，所述设备本体侧端面中部还设置有翻转板，所述设备本体内部水平设置有固定板，固定板上方端面设置有推出装置，所述推出装置的推出杆与采集皿连接，所述采集皿内设置有PH试纸和压力传感器，推出装置上方还设置有无线传输设备，设备本体内部还设置有监控设备，监控设备的摄像头朝向推出装置方向。因采集皿设置在设备本体内部，能够在未检测到下雨时，可以有效的保护采集皿中的PH试纸不被其他的环境因素影响，在使用时，雨滴传感器检测到下雨信息，推出装置将采集皿通过翻转板推出，雨滴汇集入采集皿内，当采集皿内设置的压力传感器超过设定值时，推出装置回收，将采集皿带入设备本体内部，翻转板回复。所述PH试纸能够检测雨水中的PH含量，在通过监控设备对PH试纸进行监控，并通过无线传输设备将采集的视频数据发送至远程监控中心，让操作人员能够通过远程监控中心对试纸颜色进行分析，判断酸雨含量。
进一步地，所述设备本体内还设置有管道，所述管道一端与进水口连接，另一端与出水口连接。设备本体内设置的管道便于将采集皿内的残余雨水进行排放，让采集皿能够保持一定程度的干燥。
进一步地，所述采集皿底部设置有排水导线，所述排水导线一端与采集皿底部连接，另一端与管道连接。采用排水导线进行引导是为了减少排水量，让采集皿内的雨水缓慢的进行排放，使得检测的雨水数据更为精准。
进一步地，所述采集皿底部设置有滑轮，滑轮对采集皿进行支撑，还能让采集皿在固定板上移动。设置的滑轮能够便于采集皿在固定板上移动，并在伸出时，起到一个固定采集皿的作用。
进一步地，所述监控设备通过固定架设置在设备本体内壁上。设置固定架增加监控设备的固定强度，让监控设备在旋转时，不会因固定架材料问题，导致监控设备掉落。
本发明与现有技术相比，具有如下的优点和有益效果：
1、本发明一种化工厂污水酸碱值测量系统，能够无污染的收集酸雨，采集数据干扰信息少，结果精确;
2、本发明一种化工厂污水酸碱值测量系统，能够远程进行监控，可以将本设备放置在野外。
