申请日2017.11.03
公开(公告)日2018.01.16
IPC分类号C02F3/08; C02F3/34; C02F3/32; C02F101/34
摘要
本发明公开了一种大面积接触生物膜的中级污水处理池，包括条形污水承载箱体，所述条形污水承载箱体上表面边缘处设有生物膜处理机构，所述条形污水承载箱体两相对侧表面上设有支撑机构，所述条形污水承载箱体内侧表面上设有摆动接触空气机构。本发明的有益效果是，一种便于移动，便于使得污水与生物膜的接触面积增大，净化效果良好，污水净化方便，也便于控制接触面积的装置。

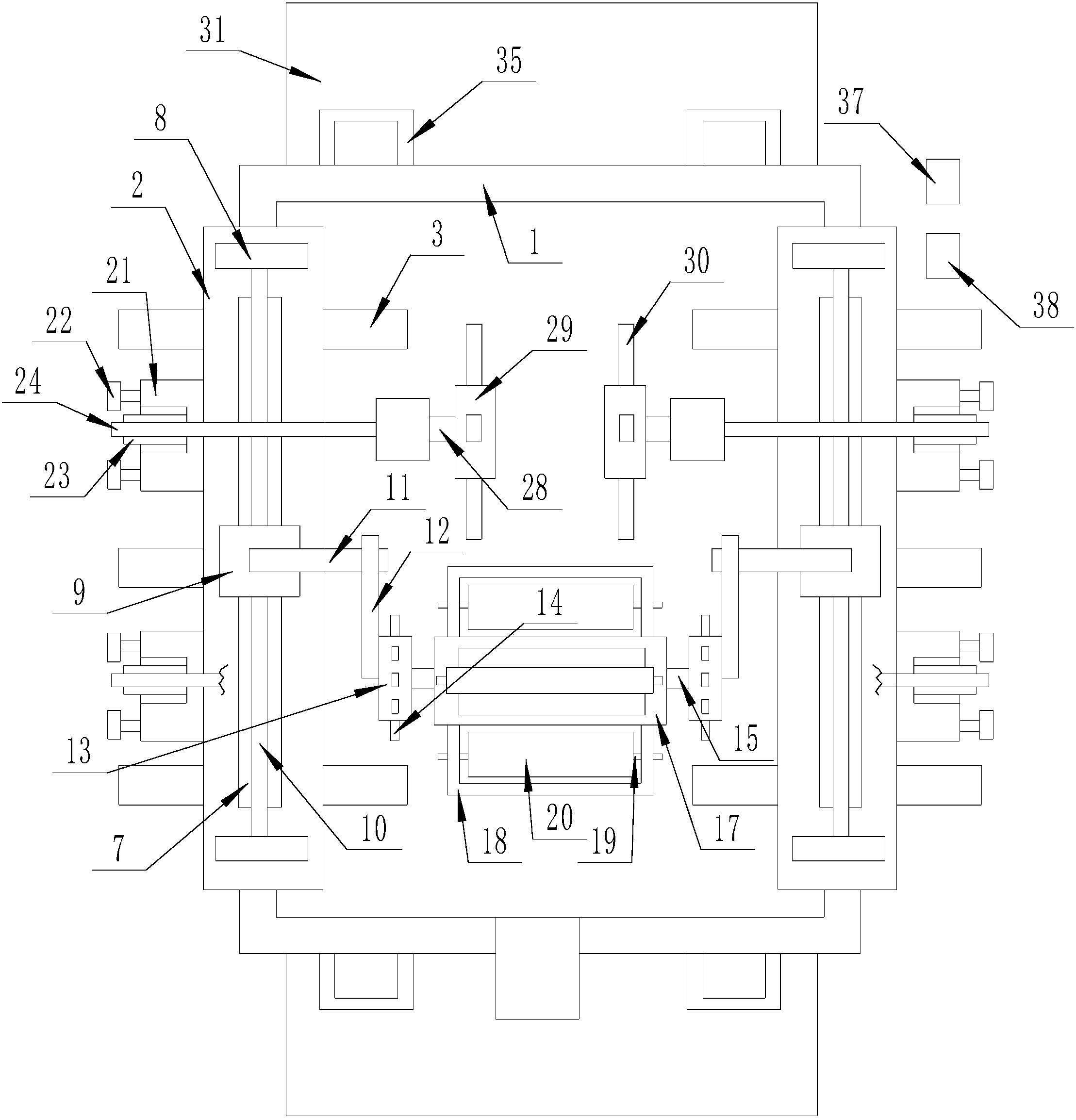

摘要附图
权利要求书
1.一种大面积接触生物膜的中级污水处理池，包括条形污水承载箱体(1)，其特征在于，所述条形污水承载箱体(1)上表面边缘处设有生物膜处理机构，所述条形污水承载箱体(1)两相对侧表面上设有支撑机构，所述条形污水承载箱体(1)内侧表面上设有摆动接触空气机构，所述生物膜处理机构由套装在条形污水承载箱体(1)上表面边缘处且与壁厚相匹配的一组N形固定架(2)、铰链连接在每个N形固定架(2)两相对侧表面上的多组折形摆动臂(3)、铰链连接在每个折形摆动臂(3)一端面上的矩形承载板(4)、固定连接在每个矩形承载板(4)下表面且与条形污水承载箱体(1)壁面相连接的强力吸块(5)、固定连接在条形污水承载箱体(1)两相对侧表面上且位于每个N形固定架(2)内的两组弹簧卡扣(6)、加工在每个N形固定架(2)内侧表面上且与相对应两组弹簧卡扣(6)相匹配的两组固定凹槽、固定连接在每个N形固定架(2)上表面的横置滑轨(7)、固定连接在每个N形固定架(2)上表面且位于所对应横置滑轨(7)两侧的一组支撑块(8)、设置在每个横置滑轨(7)上表面的滑动块(9)、设置在每个滑动块(9)两相对侧表面上且与每个支撑块(8)侧表面之间的水平液压推动杆(10)、固定连接在每个滑动块(9)上表面的折形支撑杆一号(11)、套装在每个折形支撑杆一号(11)上的摆动臂(12)、固定连接在每个摆动臂(12)侧表面上的支撑圆板(13)、嵌装在每个支撑圆板(13)侧表面上的多个搅动凸起(14)、设置在一组支撑圆板(13)之间的转动圆杆(15)、套装在转动圆杆(15)上的一组转动轴承(16)、套装在一组转动轴承(16)上的转动框架(17)、嵌装在转动框架(17)侧表面上的多个N形支撑架(18)、贯穿每个N形支撑架(18)之间的水平圆杆(19)、套装在每个水平圆杆(19)上的摆动生物膜载板(20)共同构成的，所述摆动接触空气机构由固定连接在条形污水承载箱体(1)外两相对侧表面且位于每个N形固定架(2)下方的一组竖直条形板(21)、设置在每个竖直条形板(21)侧表面且与条形污水承载箱体(1)之间的一组紧定螺钉(22)、加工在每个竖直条形板(21)侧表面上的滑动豁槽、设置在每个滑动豁槽内的移动块(23)、固定连接在每个移动块(23)上表面且伸入条形污水承载箱体(1)内的折形支撑杆二号(24)、固定连接在每个折形支撑杆二号(24)侧表面且与条形污水承载箱体(1)内侧表面之间的水平支撑杆(25)、套装在每个水平支撑杆(25)上且与条形污水承载箱体(1)相连接的吸盘(26)、固定连接在每个水平支撑杆(25)侧表面上的防护壳(27)、设置在每个防护壳(27)内且旋转端为水平的一号旋转电机(28)、套装在每个一号旋转电机(28)旋转端上的密封转动盘(29)、嵌装在密封转动盘(29)侧表面上的若干个倾斜搅动板(30)共同构成的。
2.根据权利要求1所述的一种大面积接触生物膜的中级污水处理池，其特征在于，所述支撑机构由固定连接在条形污水承载箱体(1)左右两相对侧表面上的一组L形固定板(31)、设置在每个L形固定板(31)侧表面与条形污水承载箱体(1)侧表面之间的两组紧定螺栓(32)、固定连接在每个L形固定板(31)下表面的三组减震弹簧(33)、固定连接在每个减震弹簧(33)下表面的支撑垫片(34)共同构成的。
3.根据权利要求1或2所述的一种大面积接触生物膜的中级污水处理池，其特征在于，所述条形污水承载箱体(1)下表面中心处设有进水口，所述条形污水承载箱体(1)右侧表面且位于所对应L形固定板(31)上方设有排水口。
4.根据权利要求1或2所述的一种大面积接触生物膜的中级污水处理池，其特征在于，所述条形污水承载箱体(1)和L形固定板(31)的材质均为不锈钢。
5.根据权利要求1所述的一种大面积接触生物膜的中级污水处理池，其特征在于，所述条形污水承载箱体(1)左右表面上端均固定连接一组水平把手(35)。
6.根据权利要求1所述的一种大面积接触生物膜的中级污水处理池，其特征在于，多组所述折形摆动臂(3)的数量为3-5组，每相邻一组所述折形摆动臂(3)之间的距离相同。
7.根据权利要求1所述的一种大面积接触生物膜的中级污水处理池，其特征在于，每个所述水平液压推动杆(10)上均套装弹性防水套(36)。
8.根据权利要求1所述的一种大面积接触生物膜的中级污水处理池，其特征在于，多个所述搅动凸起(14)的数量为5-9个，多个所述搅动凸起(14)等角度位于同一圆周上。
9.根据权利要求1所述的一种大面积接触生物膜的中级污水处理池，其特征在于，所述条形污水承载箱体(1)外设市电接口(37)和控制开关(38)。
10.根据权利要求1所述的一种大面积接触生物膜的中级污水处理池，其特征在于，每个所述折形支撑杆二号(24)之间均设一组水平固定杆(39)。
说明书
一种大面积接触生物膜的中级污水处理池
技术领域
本发明涉及污水领域，特别是一种大面积接触生物膜的中级污水处理池。
背景技术
污水治理，就是将污水内部看的见的垃圾和看不见的垃圾进行逐一清理，使其发到排放标准，以免污染环境的操作。
传统中在对污水进行中级处理的时候，现今的技术使用底部分布曝气，使得通过曝气的方式与空气增大接触面积，但是曝气的成本比较大，在底部，更换零件也是不方便的，传统中利用生物膜进行分解和净化的时候，通常都是固定放置在污水槽内，接触面积是比较固定，分解比较固定，传统的污水处理池都是混凝土制成的，虽然密封效果良好，但是不方便进行移动，因此为了解决这些问题，设计一种通过搅动方式，使得增大接触面积，和生物膜通过移动进行增大接触面积，对于污水治理来说，是比较有必要的。
发明内容
本发明的目的是为了解决上述问题，设计了一种大面积接触生物膜的中级污水处理池。
实现上述目的本发明的技术方案为，一种大面积接触生物膜的中级污水处理池，包括条形污水承载箱体，所述条形污水承载箱体上表面边缘处设有生物膜处理机构，所述条形污水承载箱体两相对侧表面上设有支撑机构，所述条形污水承载箱体内侧表面上设有摆动接触空气机构，所述生物膜处理机构由套装在条形污水承载箱体上表面边缘处且与壁厚相匹配的一组N形固定架、铰链连接在每个N形固定架两相对侧表面上的多组折形摆动臂、铰链连接在每个折形摆动臂一端面上的矩形承载板、固定连接在每个矩形承载板下表面且与条形污水承载箱体壁面相连接的强力吸块、固定连接在条形污水承载箱体两相对侧表面上且位于每个N形固定架内的两组弹簧卡扣、加工在每个N形固定架内侧表面上且与相对应两组弹簧卡扣相匹配的两组固定凹槽、固定连接在每个N形固定架上表面的横置滑轨、固定连接在每个N形固定架上表面且位于所对应横置滑轨两侧的一组支撑块、设置在每个横置滑轨上表面的滑动块、设置在每个滑动块两相对侧表面上且与每个支撑块侧表面之间的水平液压推动杆、固定连接在每个滑动块上表面的折形支撑杆一号、套装在每个折形支撑杆一号上的摆动臂、固定连接在每个摆动臂侧表面上的支撑圆板、嵌装在每个支撑圆板侧表面上的多个搅动凸起、设置在一组支撑圆板之间的转动圆杆、套装在转动圆杆上的一组转动轴承、套装在一组转动轴承上的转动框架、嵌装在转动框架侧表面上的多个N形支撑架、贯穿每个N形支撑架之间的水平圆杆、套装在每个水平圆杆上的摆动生物膜载板共同构成的，所述摆动接触空气机构由固定连接在条形污水承载箱体外两相对侧表面且位于每个N形固定架下方的一组竖直条形板、设置在每个竖直条形板侧表面且与条形污水承载箱体之间的一组紧定螺钉、加工在每个竖直条形板侧表面上的滑动豁槽、设置在每个滑动豁槽内的移动块、固定连接在每个移动块上表面且伸入条形污水承载箱体内的折形支撑杆二号、固定连接在每个折形支撑杆二号侧表面且与条形污水承载箱体内侧表面之间的水平支撑杆、套装在每个水平支撑杆上且与条形污水承载箱体相连接的吸盘、固定连接在每个水平支撑杆侧表面上的防护壳、设置在每个防护壳内且旋转端为水平的一号旋转电机、套装在每个一号旋转电机旋转端上的密封转动盘、嵌装在密封转动盘侧表面上的若干个倾斜搅动板共同构成的。
所述支撑机构由固定连接在条形污水承载箱体左右两相对侧表面上的一组L形固定板、设置在每个L形固定板侧表面与条形污水承载箱体侧表面之间的两组紧定螺栓、固定连接在每个L形固定板下表面的三组减震弹簧、固定连接在每个减震弹簧下表面的支撑垫片共同构成的。
所述条形污水承载箱体下表面中心处设有进水口，所述条形污水承载箱体右侧表面且位于所对应L形固定板上方设有排水口
所述条形污水承载箱体和L形固定板的材质均为不锈钢。
所述条形污水承载箱体左右表面上端均固定连接一组水平把手。
多组所述折形摆动臂的数量为3-5组，每相邻一组所述折形摆动臂之间的距离相同。
每个所述水平液压推动杆上均套装弹性防水套。
多个所述搅动凸起的数量为5-9个，多个所述搅动凸起等角度位于同一圆周上。
所述条形污水承载箱体外设市电接口和控制开关。
每个所述折形支撑杆二号之间均设一组水平固定杆。
利用本发明的技术方案制作的大面积接触生物膜的中级污水处理池，一种便于移动，便于使得污水与生物膜的接触面积增大，净化效果良好，污水净化方便，也便于控制接触面积的装置。
