申请日2015.11.13
公开(公告)日2016.03.16
IPC分类号C02F9/04; B01F15/00; B01F3/08; C02F1/50
摘要
本发明公开了一种小型化水处理简易装置，包括进水口、一级净化室、二级净化室和杀菌消毒室，进水口通过水管连接一级净化室的顶部，一级净化室的一侧的侧壁上通过水管连接二级净化室的一侧，二级净化室的另一侧通过水管连接杀菌消毒室的一端，杀菌消毒室的另一端连接出水口，进水口与一级净化室之间的水管上设置有一化学剂添加器，一级净化室内设置有多个过滤板，一级净化室的底部连接有排污管a，排污管a上设置有排污阀，二级净化室的底部连接有与排污管a连通的排污管b。本发明结构简单，导管上的螺旋部在旋转的同时会产生多个方向上的力，从而改变化学剂进入水中的方向，提高了化学剂的扩散性，而且本发明单向阀的设置能够减少排污管堵塞的现象，价格适中，维修成本低，易于推广。
权利要求书

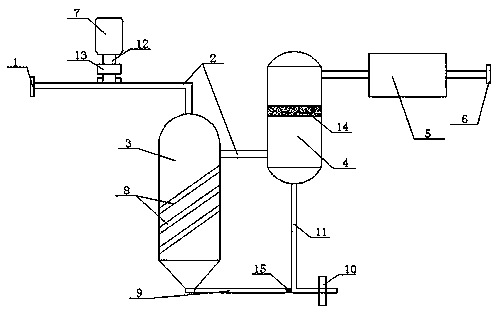

1.一种小型化水处理简易装置，包括进水口、一级净化室、二级净化室和杀菌消毒室，其特征在于：所述进水口通过水管连接一级净化室的顶部，所述一级净化室的一侧的侧壁上通过水管连接二级净化室的一侧，所述二级净化室的另一侧通过水管连接杀菌消毒室的一端，所述杀菌消毒室的另一端连接出水口，所述进水口与一级净化室之间的水管上设置有一化学剂添加器，所述一级净化室内设置有多个过滤板，所述一级净化室的底部连接有排污管a，所述排污管a上设置有排污阀，所述二级净化室的底部连接有与排污管a连通的排污管b。
2.根据权利要求1所述的一种小型化水处理简易装置，其特征在于：所述化学剂滴加器底部连接有导管，所述导管上设置有旋转机构。
3.根据权利要求2所述的一种小型化水处理简易装置，其特征在于：所述导管的底端设置有一螺旋部。
4.根据权利要求1所述的一种小型化水处理简易装置，其特征在于：所述二级净化室内设置有一离子膜。
5.根据权利要求1所述的一种小型化水处理简易装置，其特征在于：所述一级净化室内的过滤板为倾斜设置结构。
6.根据权利要求1所述的一种小型化水处理简易装置，其特征在于：所述排污管a、b连通的排污管a内设置有单向阀。
说明书
一种小型化水处理简易装置
技术领域
本发明涉及了一种水的处理设备技术领域，尤其涉及了一种小型化水处理简易装置。
背景技术
随着绿色环保理念的深入人心，水的循环利用是较为关注的一个话题，其实有些水资源的污染较小，只要将其进行简单的处理就可再使用，没有必要将其与污染较严重的污水一起排入污水处理中心进行较为复杂的处理，增加了成本的投入，因此水处理装置的改进与发展具有重要的意义。现有的水处理装置的体积较大，结构较为复杂，而且价格昂贵，维修成本较高。
因此，为了解决上述存在的问题，本发明特提供了一种新的技术方案。
发明内容
本发明的目的是提供了一种结构简单、能够完成水的基本处理以及成本低的小型化水处理简易装置。
本发明针对上述技术缺陷所采用的技术方案是：
一种小型化水处理简易装置，包括进水口、一级净化室、二级净化室和杀菌消毒室，所述进水口通过水管连接一级净化室的顶部，所述一级净化室的一侧的侧壁上通过水管连接二级净化室的一侧，所述二级净化室的另一侧通过水管连接杀菌消毒室的一端，所述杀菌消毒室的另一端连接出水口，所述进水口与一级净化室之间的水管上设置有一化学剂添加器，所述一级净化室内设置有多个过滤板，所述一级净化室的底部连接有排污管a，所述排污管a上设置有排污阀，所述二级净化室的底部连接有与排污管a连通的排污管b。
进一步地，所述化学剂滴加器底部连接有导管，所述导管上设置有旋转机构。
进一步地，所述导管的底端设置有一螺旋部。
进一步地，所述二级净化室内设置有一离子膜。
进一步地，所述一级净化室内的过滤板为倾斜设置结构。
进一步地，所述排污管a、b连通的排污管a内设置有单向阀。
本发明的有益效果是：本发明结构简单，导管上的螺旋部在旋转的同时会产生多个方向上的力，从而改变化学剂进入水中的方向，提高了化学剂的扩散性，而且本发明单向阀的设置能够减少排污管堵塞的现象，价格适中，维修成本低，易于推广。
