申请日2017.11.13
公开(公告)日2018.02.02
IPC分类号C02F11/00; C02F11/12; B02C4/08; B30B11/18
摘要
本发明公开了一种具备刮泥装置的印染厂污泥处理设备，包括污泥输送管，所述污泥输送管的一端连通有进料漏斗，所述进料漏斗内设有用于清理进料漏斗内壁的刮泥机构，所述进料漏斗的底端连通有进料管，所述进料管的底端固定安装有加热箱，所述进料管与加热箱相连通，所述加热箱的内壁上固定安装有加热管，所述进料管内转动安装有碎泥辊，所述碎泥辊的一端转动安装在进料管的一侧内壁上，所述碎泥辊的另一端转动连接有第一转动杆，所述第一转动杆远离碎泥辊的一端延伸至进料管外，且固定套接有第一齿轮。本发明能够便于减小运输储存产生的粉尘污染，同时，能够便于清理进料管和进料漏斗内壁上的污泥，结构简单，使用方便。

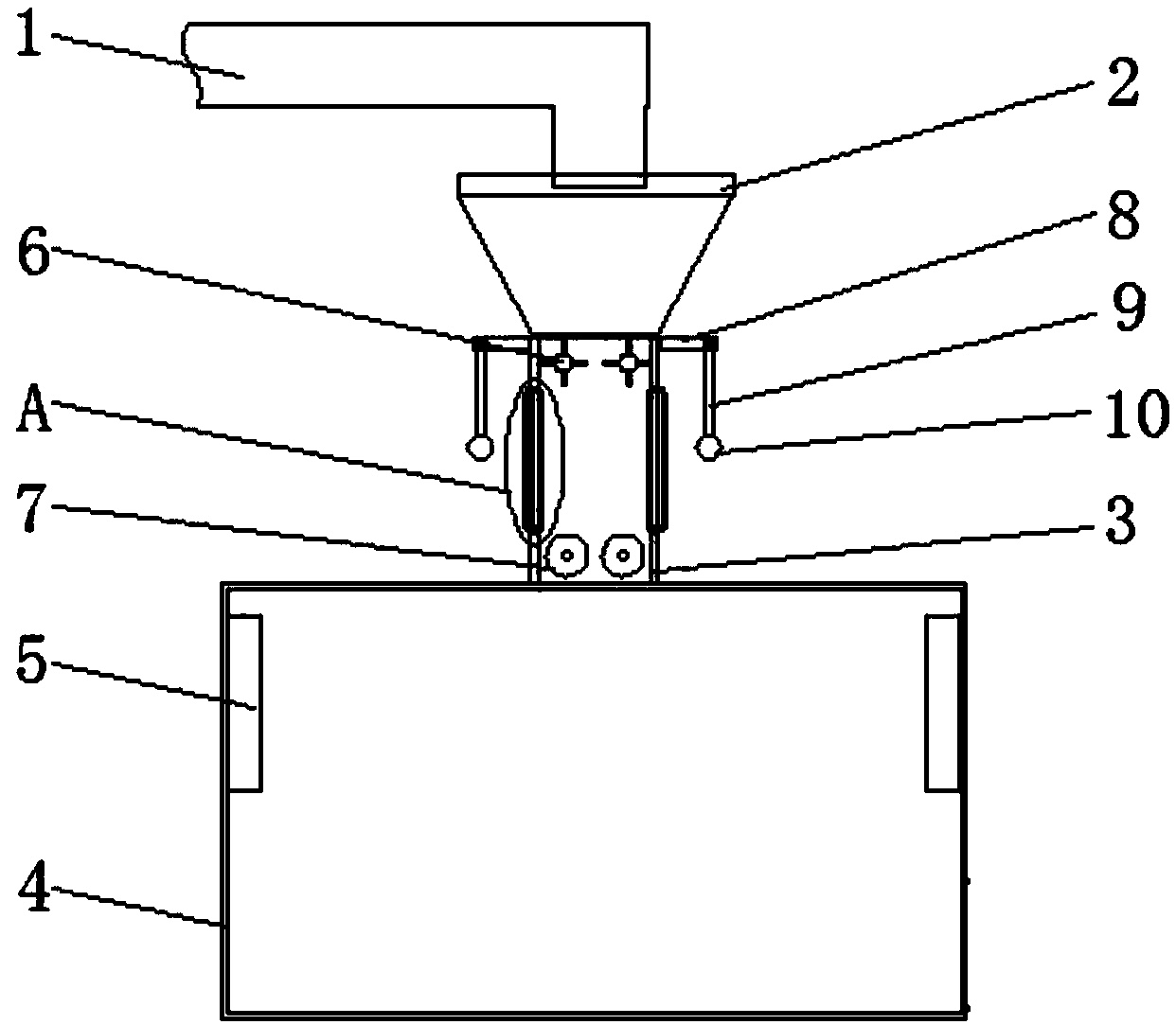

摘要附图
权利要求书
1.一种具备刮泥装置的印染厂污泥处理设备，包括污泥输送管(1)，其特征在于，所述污泥输送管(1)的一端连通有进料漏斗(2)，所述进料漏斗(2)内设有用于清理进料漏斗内壁的刮泥机构，所述进料漏斗(2)的底端连通有进料管(3)，所述进料管(3)的底端固定安装有加热箱(4)，所述进料管(3)与加热箱(4)相连通，所述加热箱(4)的内壁上固定安装有加热管(5)，所述进料管(3)内转动安装有碎泥辊(6)，所述碎泥辊(6)的一端转动安装在进料管(3)的一侧内壁上，所述碎泥辊(6)的另一端转动连接有第一转动杆(21)，所述第一转动杆(21)远离碎泥辊(6)的一端延伸至进料管(3)外，且固定套接有第一齿轮(22)，所述碎泥辊(6)下方设有转动安装在进料管(3)内的泥条压制成型辊(7)，所述泥条压制成型辊(7)远离第一齿轮(22)的一端转动安装在进料管(3)的一侧内壁上，所述泥条压制成型辊(7)靠近第一齿轮(22)的一端转动连接有第二转动杆(23)，所述第二转动杆(23)远离泥条压制成型辊(7)的一端延伸至进料管(3)外，且固定套接有第二齿轮(24)，所述第二齿轮(24)位于第一齿轮(22)下方，所述第一齿轮(22)和第二齿轮(24)之间设有固定安装在进料管(3)上的旋转电机(25)，所述旋转电机(25)的输出轴上固定安装有第三齿轮(26)，所述第三齿轮(26)分别与第一齿轮(22)和第二齿轮(24)相啮合，所述碎泥辊(6)和泥条压制成型辊(7)之间设有用于清污泥的震动机构。
2.根据权利要求1所述的一种具备刮泥装置的印染厂污泥处理设备，其特征在于，所述刮泥机构包括固定安装在进料漏斗(2)四周内壁上的多个推杆电机(27)，且多个推杆电机(27)均位于进料漏斗(2)顶侧开口的内壁上，所述推杆电机(27)的输出轴上固定安装有推杆(28)，所述推杆(28)远离推杆电机(27)的一端固定安装有推板(29)，所述推板(29)的一侧与进料漏斗(2)的内壁滑动连接。
3.根据权利要求2所述的一种具备刮泥装置的印染厂污泥处理设备，其特征在于，所述推杆电机(27)上套接有固定安装在进料漏斗(2)内壁上的密封箱，所述密封箱一侧开设有通孔，推杆(28)活动安装在通孔内，所述推杆(28)上开设有加强槽，所述加强槽内壁上固定安装有加强筋，且加强筋为十字形网状结构。
4.根据权利要求1所述的一种具备刮泥装置的印染厂污泥处理设备，其特征在于，所述震动机构包括开设在进料管(3)两侧内壁上的安装凹槽(11)，所述安装凹槽(11)内活动安装有活动板(12)，且活动板(12)的一侧延伸至安装凹槽(11)外，所述活动板(12)位于安装凹槽(11)内的一侧固定安装有两个连接杆(15)，两个连接杆(15)远离活动板(12)的一端贯穿进料管(3)，并延伸至进料管(3)外，连接杆(15)位于进料管(3)外的一端固定安装有安装块(16)，所述安装块(16)靠近进料管(3)的一侧固定安装有套接在连接杆(15)上的第一弹簧(17)，所述第一弹簧(17)远离安装块(16)的一端固定安装在进料管(3)的一侧上。
5.根据权利要求4所述的一种具备刮泥装置的印染厂污泥处理设备，其特征在于，所述安装凹槽(11)靠近安装块(16)的一侧内壁上开设有两个贯穿孔(14)，所述连接杆(15)远离活动板(12)的一端贯穿贯穿孔(14)，且延伸至贯穿孔(14)外。
6.根据权利要求4所述的一种具备刮泥装置的印染厂污泥处理设备，其特征在于，位于同一侧的两个安装块(16)之间固定安装有同一个固定板(13)，固定板(13)上方设有固定安装在进料管(3)上的横杆(8)，所述横杆(8)远离进料管(3)的一端转动连接有摆动杆(9)，所述摆动杆(9)远离横杆(8)的一端固定安装有橡胶球(10)，所述橡胶球(10)与固定板(13)相接触。
7.根据权利要求4所述的一种具备刮泥装置的印染厂污泥处理设备，其特征在于，所述安装凹槽(11)的两侧内壁上均开设有滑槽(18)，所述滑槽(18)内滑动安装有滑块(19)，滑块(19)的一侧延伸至滑槽(18)外，且固定安装在连接杆(15)上，所述滑块(19)靠近安装块(16)的一侧固定安装有第二弹簧(20)，且第二弹簧(20)远离滑块(19)的一端固定安装在安装凹槽(11)靠近安装块(16)的一侧内壁上。
8.根据权利要求7所述的一种具备刮泥装置的印染厂污泥处理设备，其特征在于，所述滑槽(18)远离开口的一侧内壁上开设有滑珠槽，所述滑珠槽内壁上滑动安装有滑珠，所述滑珠与滑块(19)相接触。
9.根据权利要求1所述的一种具备刮泥装置的印染厂污泥处理设备，其特征在于，所述加热箱(4)的一侧内壁上开设有出料口，且出料口顶侧内壁上通过铰链转动连接有盖板，且盖板与出料口相适配。
10.根据权利要求9所述的一种具备刮泥装置的印染厂污泥处理设备，其特征在于，所述铰链包括上调节臂和通过轴销转动安装在上调节臂上的下调节臂，所述上调节臂固定安装在出料口的顶侧内壁上，下调节臂固定安装在盖板的顶侧上。
说明书
一种具备刮泥装置的印染厂污泥处理设备
技术领域
本发明涉及污泥处理技术领域，尤其涉及一种具备刮泥装置的印染厂污泥处理设备。
背景技术
随着城市建设的发展、生活水平的提高，城市生活污泥的生成量也越来越大，日久堆积十分影响城市环境及空气质量，城市生活污泥的含水率高(80%左右)，难以有效、批量化地进行处理。
申请号为201310713936.4的专利公开了一种污泥处理设备，包括有污泥输送机、污泥破碎成型机与污泥干化机，污泥破碎成型机的污泥料斗内自上而下设置有由变频电机驱动的一对碎泥辊和一对泥条压制成型辊;污泥干化机的干化仓内腔分隔为干化室与循环风加热室，干化室内设置有若干层不锈钢网带式传送台，污泥破碎成型机的污泥料斗的出料口位于污泥干化机干化室中最顶层不锈钢网带式传送台的传送始端的正上方。该污泥处理设备在用于城市生活污泥处理的过程中，具有持续处理能力强、周期短效率高、处理效果好、无二次污染、环保、运行稳定安全、能耗低、自动化程度高等显著优点。本发明投入产出比高，能够产生较高的社会效益，极具推广使用前景。然而，该设备在使用中，不能对进料漏斗内堆积的污泥进行刮泥处理，且不能有效的清除进料管内堆积的污泥，因此，在操作使用中具有一定的局限性。
发明内容
基于背景技术存在的技术问题，本发明提出了一种具备刮泥装置的印染厂污泥处理设备。
本发明提出的一种具备刮泥装置的印染厂污泥处理设备，包括污泥输送管，所述污泥输送管的一端连通有进料漏斗，所述进料漏斗内设有用于清理进料漏斗内壁的刮泥机构，所述进料漏斗的底端连通有进料管，所述进料管的底端固定安装有加热箱，所述进料管与加热箱相连通，所述加热箱的内壁上固定安装有加热管，所述进料管内转动安装有碎泥辊，所述碎泥辊的一端转动安装在进料管的一侧内壁上，所述碎泥辊的另一端转动连接有第一转动杆，所述第一转动杆远离碎泥辊的一端延伸至进料管外，且固定套接有第一齿轮，所述碎泥辊下方设有转动安装在进料管内的泥条压制成型辊，所述泥条压制成型辊远离第一齿轮的一端转动安装在进料管的一侧内壁上，所述泥条压制成型辊靠近第一齿轮的一端转动连接有第二转动杆，所述第二转动杆远离泥条压制成型辊的一端延伸至进料管外，且固定套接有第二齿轮，所述第二齿轮位于第一齿轮下方，所述第一齿轮和第二齿轮之间设有固定安装在进料管上的旋转电机，所述旋转电机的输出轴上固定安装有第三齿轮，所述第三齿轮分别与第一齿轮和第二齿轮相啮合，所述碎泥辊和泥条压制成型辊之间设有用于清污泥的震动机构。
优选地，所述刮泥机构包括固定安装在进料漏斗四周内壁上的多个推杆电机，且多个推杆电机均位于进料漏斗顶侧开口的内壁上，所述推杆电机的输出轴上固定安装有推杆，所述推杆远离推杆电机的一端固定安装有推板，所述推板的一侧与进料漏斗的内壁滑动连接。
优选地，所述推杆电机上套接有固定安装在进料漏斗内壁上的密封箱，所述密封箱一侧开设有通孔，推杆活动安装在通孔内，所述推杆上开设有加强槽，所述加强槽内壁上固定安装有加强筋，且加强筋为十字形网状结构。
优选地，所述震动机构包括开设在进料管两侧内壁上的安装凹槽，所述安装凹槽内活动安装有活动板，且活动板的一侧延伸至安装凹槽外，所述活动板位于安装凹槽内的一侧固定安装有两个连接杆，两个连接杆远离活动板的一端贯穿进料管，并延伸至进料管外，连接杆位于进料管外的一端固定安装有安装块，所述安装块靠近进料管的一侧固定安装有套接在连接杆上的第一弹簧，所述第一弹簧远离安装块的一端固定安装在进料管的一侧上。
优选地，所述安装凹槽靠近安装块的一侧内壁上开设有两个贯穿孔，所述连接杆远离活动板的一端贯穿贯穿孔，且延伸至贯穿孔外。
优选地，位于同一侧的两个安装块之间固定安装有同一个固定板，固定板上方设有固定安装在进料管上的横杆，所述横杆远离进料管的一端转动连接有摆动杆，所述摆动杆远离横杆的一端固定安装有橡胶球，所述橡胶球与固定板相接触。
优选的，所述安装凹槽的两侧内壁上均开设有滑槽，所述滑槽内滑动安装有滑块，滑块的一侧延伸至滑槽外，且固定安装在连接杆上，所述滑块靠近安装块的一侧固定安装有第二弹簧，且第二弹簧远离滑块的一端固定安装在安装凹槽靠近安装块的一侧内壁上。
优选的，所述滑槽远离开口的一侧内壁上开设有滑珠槽，所述滑珠槽内壁上滑动安装有滑珠，所述滑珠与滑块相接触。
优选的，所述加热箱的一侧内壁上开设有出料口，且出料口顶侧内壁上通过铰链转动连接有盖板，且盖板与出料口相适配。
优选的，所述铰链包括上调节臂和通过轴销转动安装在上调节臂上的下调节臂，所述上调节臂固定安装在出料口的顶侧内壁上，下调节臂固定安装在盖板的顶侧上。
本发明中，所述一种具备刮泥装置的印染厂污泥处理设备，通过污泥输送管、进料漏斗、进料管、加热箱、加热管、碎泥辊、泥条压制成型辊配合使用，污泥通过污泥输送管进入进料漏斗，然后进入进料管，碎泥辊对污泥进行破碎处理，然后，泥条压制成型辊将破碎后的污泥进行压条处理，加热箱对其进行加热，能够便于减小运输储存产生的粉尘污染，通过横杆、摆动杆、橡胶球、安装凹槽、活动板、固定板、贯穿孔、连接杆、安装块、第一弹簧、滑槽、滑块、第二弹簧配合使用，橡胶球撞击固定板，固定板带动连接杆移动，连接杆带动活动板移动，能够便于将活动板上的污泥通过震动进行清除，通过推杆电机、推杆、推板配合使用，推杆电机带动推杆移动，推杆带动推板移动，推板在进料漏斗内壁上滑动，能够便于将进料漏斗内壁上的污泥刮下来，本发明能够便于减小运输储存产生的粉尘污染，同时，能够便于清理进料管和进料漏斗内壁上的污泥，结构简单，使用方便。
