申请日2015.11.25
公开(公告)日2016.05.11
IPC分类号C02F1/52
摘要
本实用新型涉及一种用于聚合氯化铝生产的污水处理系统，包括溶液输送泵、管道Ⅰ、溶液储槽、管道Ⅱ、甲醛废液收集罐、管道Ⅲ和过滤器，所述溶液输送泵通过管道Ⅰ与溶液储槽连通，所述管道Ⅱ的一端与管道Ⅰ连通，另一端与甲醛废液收集罐连通，所述管道Ⅲ的一端与溶液输送泵连通，另一端与过滤器连通，所述管道Ⅰ上设有控制阀Ⅰ和控制阀Ⅱ，所述管道Ⅱ与管道Ⅰ的连接处位于控制阀Ⅰ和控制阀Ⅱ之间。本实用新型结构简单，操作方便，节约了人力和财力，有效防止了在溶液储槽中部分溶解的聚合物又沉淀的情况发生，提高了生产效率，对废液进行收集处理，防止了环境的污染。
权利要求书

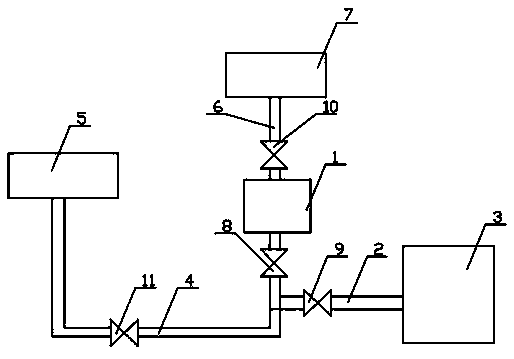

1.一种用于聚合氯化铝生产的污水处理系统，其特征在于：包括溶液输送泵(1)、管道Ⅰ(2)、溶液储槽(3)、管道Ⅱ(4)、甲醛废液收集罐(5)、管道Ⅲ(6)和过滤器(7)，所述溶液输送泵(1)通过管道Ⅰ(2)与溶液储槽(3)连通，所述管道Ⅱ(4)的一端与管道Ⅰ(2)连通，另一端与甲醛废液收集罐(5)连通，所述管道Ⅲ(6)的一端与溶液输送泵(1)连通，另一端与过滤器(7)连通，所述管道Ⅰ(2)上设有控制阀Ⅰ(8)和控制阀Ⅱ(9)，所述管道Ⅱ(4)与管道Ⅰ(2)的连接处位于控制阀Ⅰ(8)和控制阀Ⅱ(9)之间。
2.根据权利要求1所述的一种用于聚合氯化铝生产的污水处理系统，其特征在于：所述管道Ⅲ(6)上设有控制阀Ⅲ(10)。
3.根据权利要求1所述的一种用于聚合氯化铝生产的污水处理系统，其特征在于：所述管道Ⅱ(4)上设有控制阀Ⅳ(11)。
4.根据权利要求1所述的一种用于聚合氯化铝生产的污水处理系统，其特征在于：所述管道Ⅱ(4)上设有控制阀Ⅳ(11)和控制阀Ⅴ(12)。
说明书
一种用于聚合氯化铝生产的污水处理系统
技术领域
本实用新型涉及聚合氯化铝污水处理领域，特别是涉及一种用于聚合氯化铝生产的污水处理系统。
背景技术
目前，已有的固体聚合氯化铝的制备技术在使操作时存在以下缺陷：
1、聚合氯化铝不能完全溶解，在溶液储槽中部分溶解的聚合物又沉淀下来;
2、未溶解的和沉淀下来的物质易堵塞过滤网、泵体和管道，导致断料，经常拆洗，耗费人力和物力，增加维护检修费用。
实用新型内容
本实用新型的目的在于克服现有技术存在的上述问题，提出一种用于聚合氯化铝生产的污水处理系统。本实用新型结构简单，操作方便，节约了人力和财力，有效防止了在溶液储槽中部分溶解的聚合物又沉淀的情况发生，提高了生产效率，对废液进行收集处理，防止了环境的污染。
本实用新型采用以下技术方案来实现：
一种用于聚合氯化铝生产的污水处理系统，其特征在于：包括溶液输送泵、管道Ⅰ、溶液储槽、管道Ⅱ、甲醛废液收集罐、管道Ⅲ和过滤器，所述溶液输送泵通过管道Ⅰ与溶液储槽连通，所述管道Ⅱ的一端与管道Ⅰ连通，另一端与甲醛废液收集罐连通，所述管道Ⅲ的一端与溶液输送泵连通，另一端与过滤器连通，所述管道Ⅰ上设有控制阀Ⅰ和控制阀Ⅱ，所述管道Ⅱ与管道Ⅰ的连接处位于控制阀Ⅰ和控制阀Ⅱ之间。
所述管道Ⅲ上设有控制阀Ⅲ。
所述管道Ⅱ上设有控制阀Ⅳ。
所述管道Ⅱ上设有控制阀Ⅳ和控制阀Ⅴ。
本实用新型与现有技术相比，其优点在于：
1、本实用新型结构简单，操作方便，节约了人力和财力，有效防止了在溶液储槽中部分溶解的聚合物又沉淀的情况发生，提高了生产效率，对废液进行收集处理，防止了环境的污染。
2、本实用新型的结构可对废液进行收集，直接使用配置好的聚合氯化铝溶液，配置好的聚合氯化铝溶液不会沉淀，不会堵塞过滤网、泵体和管道，有效解决了断料问题，节约了用量，并减轻了劳动者的劳动强度和减少了维护检修费用。
3、本实用新型采用所述管道Ⅰ上设有控制阀Ⅰ和控制阀Ⅱ，所述管道Ⅱ与管道Ⅰ的连接处位于控制阀Ⅰ和控制阀Ⅱ之间。控制阀Ⅰ可以用于控制溶液输送泵的输入量，控制阀Ⅱ用于控制溶液储槽的输出量，再甲醛废液收集罐和管道Ⅲ工作时，控制阀Ⅱ关闭溶液储槽的输出。
4、本实用新型采用所述管道Ⅲ上设有控制阀Ⅲ，控制阀Ⅲ可以用于控制溶液输送泵的输出量，操作方便。
5、本实用新型采用所述管道Ⅱ上设有控制阀Ⅳ。控制阀Ⅳ用于控制甲醛废液收集罐的输入量。
6、本实用新型采用所述管道Ⅱ上设有控制阀Ⅳ和控制阀Ⅴ。控制阀Ⅳ和控制阀Ⅴ均用于控制甲醛废液收集罐的输入量，两个控制阀可以有效防止管道Ⅲ中的溶液倒流。
