申请日2015.11.14
公开(公告)日2016.05.18
IPC分类号C02F1/48; C02F5/00
摘要
一种多组缠绕高频电磁式水处理设备，该设备由高频脉冲电源(1)、线圈(2)和屏蔽膜(3)构成，高频脉冲电源(1)与多组线圈(2)连接，多组线圈(2)分别缠绕在管道(4)表面不同位置，线圈(2)外绕有屏蔽膜(3);高频脉冲电源(1)能够同时产生不同幅值及频率的高频方波脉冲，根据需求分别输出给不同的线圈(2)，高频方波脉冲在线圈(2)内产生电磁场，经屏蔽膜(3)改变磁力线轨迹，使高频方波脉冲在线圈(2)中产生的电磁场最大限度的在管道(4)内延伸，此设备通过电磁场对管道(4)内水的处理，使其不会形成污垢附于管道(4)内壁，并对原有硬垢实现溶解，达到阻垢除垢的目的。
权利要求书
1.一种多组缠绕高频电磁式水处理设备，该设备由高频脉冲电源(1)、线圈(2)、屏蔽膜(3)构成，高频脉冲电源(1)与多组线圈(2)连接，多组线圈(2)分别缠绕在管道(4)表面不同位置，线圈(2)外绕有屏蔽膜(3)。
2.根据权利要求1所述的一种多组缠绕高频电磁式水处理设备，其特征在于:所述的高频脉冲电源(1)能够同时产生不同频率及幅值的方波脉冲，频率最高为1MHz，幅值最高为60V，其方波脉冲具有幅值及频率的可调节性;根据流体的不同采用不同幅值及频率的脉冲，输送给多组线圈(2)，同时对不同管道(4)及同一管道(4)内不同位置的水进行处理。
3.根据权利要求1所述的一种多组缠绕高频电磁式水处理设备，其特征在于:所述的多组线圈(2)缠绕安装在管道(4)表面的不同位置，管道(4)外壁上相邻导线无间隙缠绕，高频方波脉冲在线圈(2)中产生的电磁场对不同管道(4)及同一管道(4)内不同位置的液体同步处理，每组线圈(2)沿管道(4)方向缠绕长度为1m。
4.根据权利要求1所述的一种多组缠绕高频电磁式水处理设备，其特征是：所述的屏蔽膜(3)与缠绕在管道(4)上的线圈(2)紧密贴合，屏蔽膜(3)完全覆盖线圈(2)，两端延长覆盖0.4m。
说明书
一种多组缠绕高频电磁式水处理设备
所属技术领域
本发明涉及工业除水垢以及水垢预防技术领域，具体是一种多组缠绕高频电磁式水处理设备。
背景技术
大型工业设备中，凡采用水作为介质的管道中都会存在管道生垢的问题。特别在工厂的热交换设备中，水垢更容易滋生，而水垢对设备存在众多危害。
在水垢防除方面，人们进行了大量的努力。具体解决方法大致可分为化学法和物理法。化学除垢是利用化学药剂，采用碱洗、酸洗、络合清洗等方式使管道以及设备中的水垢溶解、疏松直至脱落，但化学清洗成本较高，对清洗操作人员要求相对较高，操作不当容易引起设备损害等情况，且对操作人员的健康有一定的危害;物理除垢主要有高压水冲洗、沙冲洗、超声波清洗以及电磁除垢等，物理除垢中电磁法应用较为广泛，但现有的设备多为单一的位置、功率或频率，不同流体采用统一处理方式，不能随着流体的不同而改变相应的功率及频率，不能高效阻垢除垢。
实用新型内容
本实用新型提供一种多组缠绕高频电磁式水处理设备，使现有电磁除垢阻垢设备效率低的问题得到解决，实现多管道、多流体同步处理，达到了高效除垢阻垢的目的。
本实用新型解决其技术问题所采用的技术方案如下：

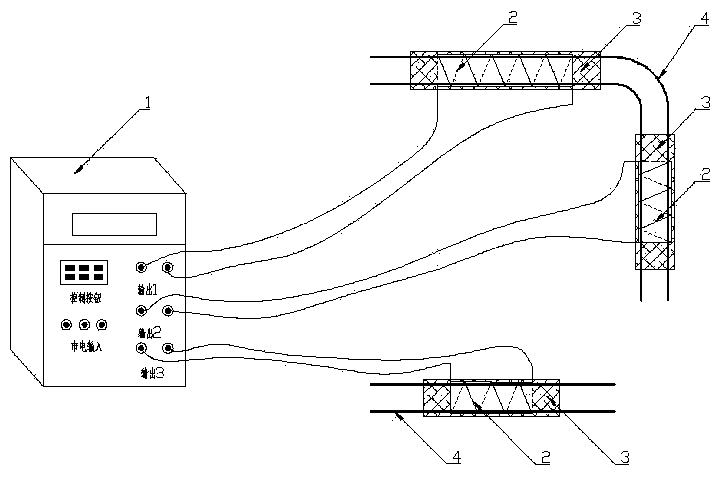

1.一种多组缠绕高频电磁式水处理设备，该设备由高频脉冲电源(1)、线圈(2)、屏蔽膜(3)构成，高频脉冲电源(1)与多组线圈(2)连接，多组线圈(2)分别缠绕在管道(4)表面不同位置，线圈(2)外绕有屏蔽膜(3)。
2.根据所述的一种多组缠绕高频电磁式水处理设备，其特征在于:所述的高频脉冲电源(1)能够同时产生不同频率及幅值的方波脉冲，频率最高为1MHz，幅值最高为60V，其方波脉冲具有幅值及频率的可调节性;根据流体的不同采用不同幅值及频率的脉冲，输送给多组线圈(2)，同时对不同管道(4)及同一管道(4)内不同位置的水进行处理。
3.根据所述的一种多组缠绕高频电磁式水处理设备，其特征在于:所述的多组线圈(2)缠绕安装在管道(4)表面的不同位置，管道(4)外壁上相邻导线无间隙缠绕，高频方波脉冲在线圈(2)中产生的电磁场对不同管道(4)及同一管道(4)内不同位置的水同步处理，每组线圈(2)沿管道(4)方向缠绕长度为1m。
4.根据所述的一种多组缠绕高频电磁式水处理设备，其特征是：所述的屏蔽膜(3)与缠绕在管道(4)上的线圈(2)紧密贴合，屏蔽膜(3)完全覆盖线圈(2)，两端延长覆盖0.4m。
有益效果：
本实用新型有以下创新点：
1.安装多组线圈，多管道、多流体同步处理。
2.高频方波脉冲幅值及频率可调，不同流体采用不同参数处理。
本实用新型有以下优点：
1.多管道、多流体同步处理，效率高。
