申请日2017.11.14
公开(公告)日2018.03.06
IPC分类号C02F1/00; B01D29/03; B01D35/30
摘要
本发明公开了一种便于拆装的污水净化设备，包括净化设备本体，所述净化设备本体的内部放置有两个净化箱，每个净化箱的正面和背面均放置有固定板，每个固定板远离净化箱的一侧面均与净化设备本体的内壁固定连接，每个固定板靠近净化箱的一侧面均开设有卡接槽。该便于拆装的污水净化设备，通过在污水净化设备本体的内部设置净化箱，并在净水箱的两侧面设置锁定杆和连接杆，能够对净水箱进行固定，在固定板、卡接槽和卡接块的作用下，能够使净水箱在净水设备本体的内部灵活滑动，能够使净水设备本体便于拆装，提高工作效率，通过在净水箱内部设置过滤板，并在净水箱底部开设等距离排列的排水孔，方便了污水的净化处理。

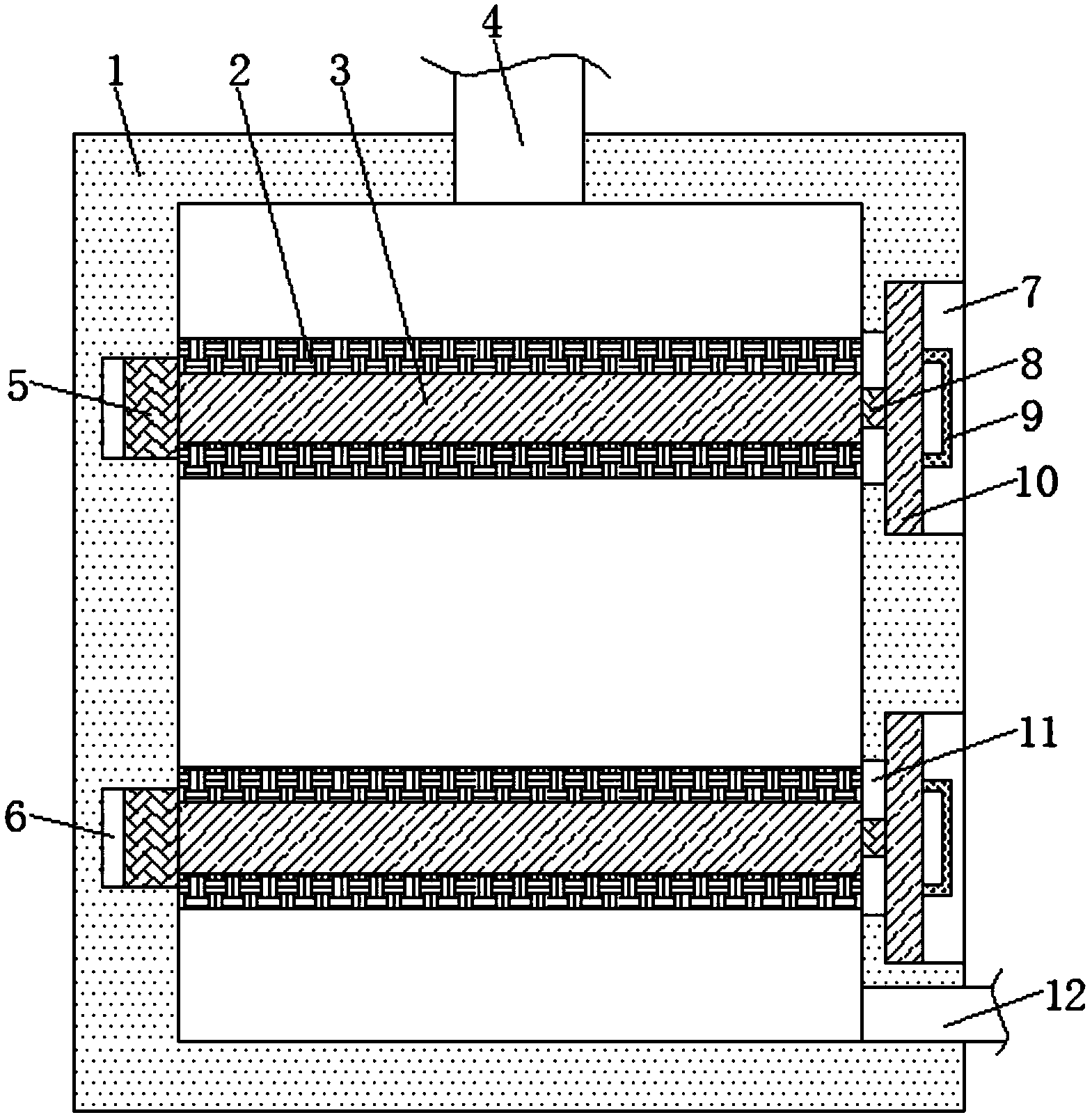

摘要附图
权利要求书
1.一种便于拆装的污水净化设备，包括净化设备本体(1)，其特征在于：所述净化设备本体(1)的内部放置有两个净化箱(2)，每个所述净化箱(2)的正面和背面均放置有固定板(3)，每个所述固定板(3)远离净化箱(2)的一侧面均与净化设备本体(1)的内壁固定连接，每个所述固定板(3)靠近净化箱(2)的一侧面均开设有卡接槽(15)，每个所述净化箱(2)的正面和背面均固定连接有与卡接槽(15)相适配的卡接块(13)，且卡接块(13)卡接在卡接槽(15)的内部;
所述净化设备本体(1)的内侧壁上开设有锁定槽(6)，所述净化箱(2)靠近锁定槽(6)的一侧面固定连接有与锁定槽(6)相适配的锁定杆(5)，且锁定杆(5)与锁定槽(6)相扣合，所述净化设备本体(1)远离锁定槽(6)的内侧壁上开设有两个相对称的缺口(11)，所述净化设备本体(1)的右侧面开设有两个相对称的凹槽(7)，且两个缺口(11)分别与两个凹槽(7)相连通;
所述凹槽(7)的内部放置有与凹槽(7)相适配的密封板(10)，所述净化箱(2)远离锁定槽(6)的一侧面固定连接有连接杆(8)，且连接杆(8)位于缺口(11)的内部，所述连接杆(8)远离净化箱(2)的一侧面与密封板(10)的内侧面固定连接，所述净化箱(2)的上表面开设有容置腔(16)，所述容置腔(16)的内顶壁上放置有与容置腔(16)相适配的过滤板(14)。
2.根据权利要求1所述的一种便于拆装的污水净化设备，其特征在于：所述净化设备本体(1)的顶部固定连通有进水管(4)，所述净化设备本体(1)右侧面的下部固定连通有排水管(12)。
3.根据权利要求1所述的一种便于拆装的污水净化设备，其特征在于：所述缺口(11)的大小大于净化箱(2)右侧面的大小，所述凹槽(7)的大小大于缺口(11)的大小。
4.根据权利要求1所述的一种便于拆装的污水净化设备，其特征在于：所述容置腔(16)的底面开设有等距离排列的排水孔(17)，且排水孔(17)的数量至少为七个。
5.根据权利要求1所述的一种便于拆装的污水净化设备，其特征在于：两个所述净水箱(2)呈平形状，所述密封板(10)远离连接杆(8)一侧面的中部固定连接有把手(9)。
6.根据权利要求1所述的一种便于拆装的污水净化设备，其特征在于：所述过滤板(14)的竖直长度值小于容置腔(16)的竖直长度值，所述连接杆(8)的水平长度值和缺口(11)的水平长度值相等。
说明书
一种便于拆装的污水净化设备
技术领域
本发明涉及净化设备技术领域，具体为一种便于拆装的污水净化设备。
背景技术
净化是指清除不好的或不需要的杂质，使物品达到纯净的程度。概述在一定空间范围内，将空气中的微粒子、有害空气、细菌等污染物排除，并将室内温度、洁净度、压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内的工程学科，污水净化设备是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的设备。
目前水污染问题被广泛关注，污水净化再利用成为大趋势，现有的大多数污水净化设备不便于拆装，严重影响了工作效率，为污水净化带来不便。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种便于拆装的污水净化设备，解决了现有的大多数污水净化设备不便于拆装的问题。
(二)技术方案
为实现上述目的，本发明提供如下技术方案：一种便于拆装的污水净化设备，包括净化设备本体，所述净化设备本体的内部放置有两个净化箱，每个所述净化箱的正面和背面均放置有固定板，每个所述固定板远离净化箱的一侧面均与净化设备本体的内壁固定连接，每个所述固定板靠近净化箱的一侧面均开设有卡接槽，每个所述净化箱的正面和背面均固定连接有与卡接槽相适配的卡接块，且卡接块卡接在卡接槽的内部。
所述净化设备本体的内侧壁上开设有锁定槽，所述净化箱靠近锁定槽的一侧面固定连接有与锁定槽相适配的锁定杆，且锁定杆与锁定槽相扣合，所述净化设备本体远离锁定槽的内侧壁上开设有两个相对称的缺口，所述净化设备本体的右侧面开设有两个相对称的凹槽，且两个缺口分别与两个凹槽相连通。
所述凹槽的内部放置有与凹槽相适配的密封板，所述净化箱远离锁定槽的一侧面固定连接有连接杆，且连接杆位于缺口的内部，所述连接杆远离净化箱的一侧面与密封板的内侧面固定连接，所述净化箱的上表面开设有容置腔，所述容置腔的内顶壁上放置有与容置腔相适配的过滤板。
优选的，所述净化设备本体的顶部固定连通有进水管，所述净化设备本体右侧面的下部固定连通有排水管。
优选的，所述缺口的大小大于净化箱右侧面的大小，所述凹槽的大小大于缺口的大小。
优选的，所述容置腔的底面开设有等距离排列的排水孔，且排水孔的数量至少为七个。
优选的，两个所述净水箱呈平形状，所述密封板远离连接杆一侧面的中部固定连接有把手。
优选的，所述过滤板的竖直长度值小于容置腔的竖直长度值，所述连接杆的水平长度值和缺口的水平长度值相等。
(三)有益效果
本发明提供了一种便于拆装的污水净化设备，具备以下有益效果：
(1)该便于拆装的污水净化设备，通过在污水净化设备本体的内部设置净化箱，并在净水箱的两侧面设置锁定杆和连接杆，能够对净水箱进行固定，在固定板、卡接槽和卡接块的作用下，能够使净水箱在净水设备本体的内部灵活滑动，能够使净水设备本体便于拆装，提高工作效率。
(2)该便于拆装的污水净化设备，通过在净水箱内部设置过滤板，并在净水箱底部开设等距离排列的排水孔，方便了污水的净化处理，通过设置有凹槽和缺口，能够对净化箱进行灵活取放和清理，能够进行多次循环式使用，通过设置有密封板，能够对缺口进行有效的密封，避免了污水的泄露，使用更加方便。
