申请日2017.11.14
公开(公告)日2018.02.27
IPC分类号C02F1/00; B08B9/087; B08B9/08
摘要
本发明公开了一种便于清洁的污水处理系统，包括机体外壳，所述机体外壳的一侧设置有进水口，所述机体外壳的另一侧上端设置有出水口，所述机体外壳的另一侧下端设置有污泥排泄口，所述机体外壳的下表面设置有支撑脚，所述支撑脚的两侧均设置有支撑脚副脚，所述支撑脚副脚的一端设置有支撑脚接地轴，所述机体外壳的内部设置有内壁清理刷，所述内壁清理刷的一侧设置有清理刷弹簧，所述清理刷弹簧的一侧设置有清理刷主轴，所述清理刷主轴的上表面设置有水箱，所述水箱的内部设置有活塞;通过设计了安装在机体外壳内部的内壁清理刷便于清理污水处理系统内壁，解决了现有的污水处理系统在使用完成后，因其本身原因所导致的清理不便的问题。

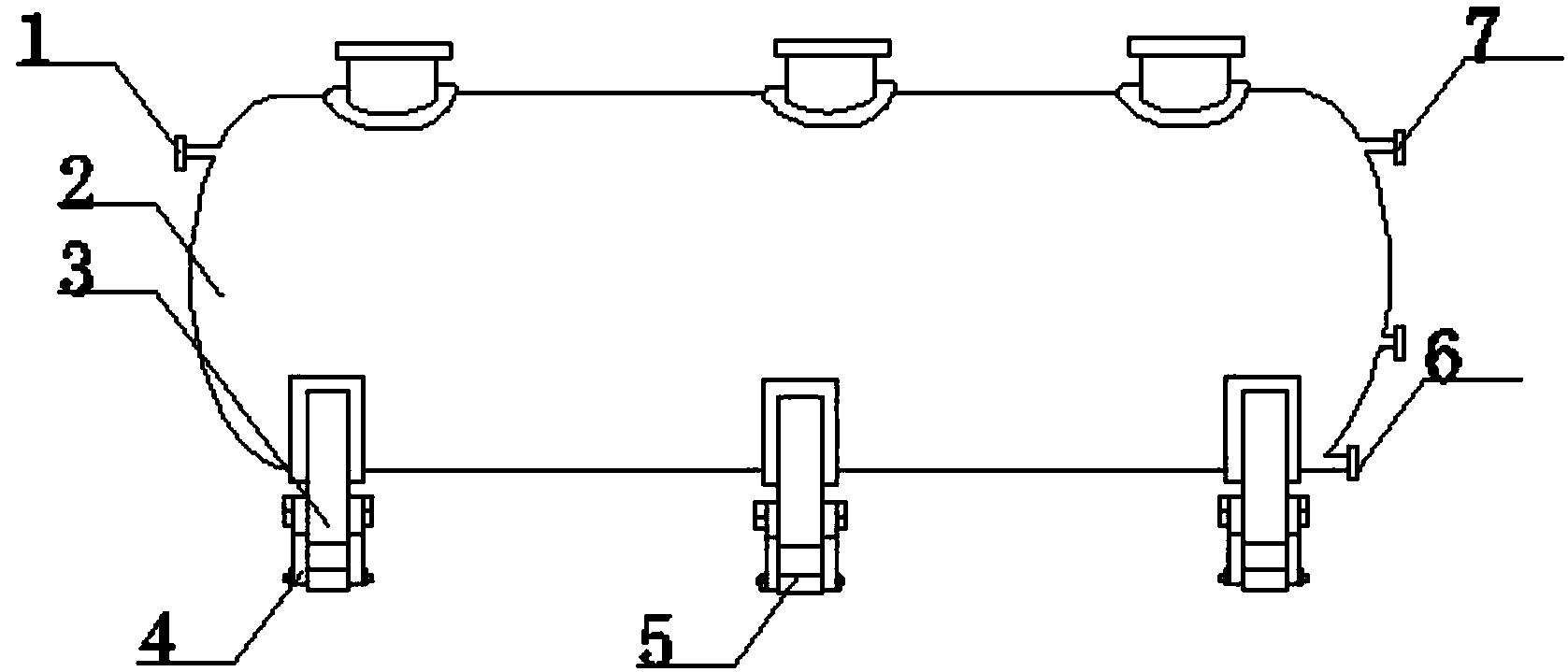

摘要附图
权利要求书
1.一种便于清洁的污水处理系统，包括机体外壳(2)，其特征在于：所述机体外壳(2)的一侧设置有进水口(1)，所述机体外壳(2)的另一侧上端设置有出水口(7)，所述机体外壳(2)的另一侧下端设置有污泥排泄口(6)，所述机体外壳(2)的下表面设置有支撑脚(3)，所述支撑脚(3)的两侧均设置有支撑脚副脚(4)，所述支撑脚副脚(4)的一端设置有支撑脚接地轴(5)，所述机体外壳(2)的内部设置有内壁清理刷(8)，所述内壁清理刷(8)的一侧设置有清理刷弹簧(14)，所述清理刷弹簧(14)的一侧设置有清理刷主轴(12)，所述清理刷主轴(12)的上表面设置有水箱(10)，所述水箱(10)的内部设置有活塞(13)，所述活塞(13)的下表面设置有活塞弹簧(11)，所述活塞(13)的上表面设置有活塞引线(15)，所述水箱(10)的上表面一端设置有清洁水入口(9)，所述水箱(10)的上表面另一端设置有引线保护管(16)，所述水箱(10)的上表面中间位置处设置有外接杆(17)。
2.根据权利要求1所述的一种便于清洁的污水处理系统，其特征在于：所述支撑脚副脚(4)的形状为“人”字形。
3.根据权利要求1所述的一种便于清洁的污水处理系统，其特征在于：所述清理刷主轴(12)的剖面形状为圆环形。
4.根据权利要求1所述的一种便于清洁的污水处理系统，其特征在于：所述内壁清理刷(8)的两侧均设置有圆形孔洞。
5.根据权利要求1所述的一种便于清洁的污水处理系统，其特征在于：所述外接杆(17)的一端设置有圆形孔洞，且孔洞内壁设置有螺纹凹槽。
说明书
一种便于清洁的污水处理系统
技术领域
本发明属于污水处理技术领域，具体涉及一种便于清洁的污水处理系统。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。关于水污染的话题不断被提起，特别是地下水污染问题，浙江杭州、温州等地有农民或者企业家出资请环保局长下河游泳，以此来引起大家对水污染严重程度的关注，虽然各个环保局长都选择了沉默或者拒绝，但是民众环保意识的觉醒，对水污染的关切程度达到了空前。地表水污染显而易见，地下水的污染却是触目惊心。中国13亿人口中，有70%饮用地下水，660多个城市中有400多个城市以地下水为饮用水源。但是据介绍，全国90%的城市地下水已受到污染。而另一组数据亦表明，地下水正面临严峻挑战。2011年，北京、上海等9个省市对辖区内的857眼监测井进行过评价水质为I类、II类的监测井占比2%，而IV类、V类的监测井多达76.8%。九个省市中，水质最好的当属海南省，以II类为主，上海、北京次之，多为III类，黑龙江及江苏则以IV类水占比最高，而吉林、辽宁、广东、宁夏四省区普遍只达到V类的水平。
现有的污水处理系统在使用完成后，表面容易积攒许多细菌或灰尘，长时间会导致水管堵塞，在清理过程中，由于污水处理系统的庞大，清理十分不便的问题，为此我们提出一种便于清洁的污水处理系统。
发明内容
本发明的目的在于提供一种便于清洁的污水处理系统，以解决上述背景技术中提出现有的污水处理系统在使用完成后，表面容易积攒许多细菌或灰尘，长时间会导致水管堵塞，在清理过程中，由于污水处理系统的庞大，清理十分不便的问题。
为实现上述目的，本发明提供如下技术方案：一种便于清洁的污水处理系统，包括机体外壳，所述机体外壳的一侧设置有进水口，所述机体外壳的另一侧上端设置有出水口，所述机体外壳的另一侧下端设置有污泥排泄口，所述机体外壳的下表面设置有支撑脚，所述支撑脚的两侧均设置有支撑脚副脚，所述支撑脚副脚的一端设置有支撑脚接地轴，所述机体外壳的内部设置有内壁清理刷，所述内壁清理刷的一侧设置有清理刷弹簧，所述清理刷弹簧的一侧设置有清理刷主轴，所述清理刷主轴的上表面设置有水箱，所述水箱的内部设置有活塞，所述活塞的下表面设置有活塞弹簧，所述活塞的上表面设置有活塞引线，所述水箱的上表面一端设置有清洁水入口，所述水箱的上表面另一端设置有引线保护管，所述水箱的上表面中间位置处设置有外接杆。
优选的，所述支撑脚副脚的形状为“人”字形。
优选的，所述清理刷主轴的剖面形状为圆环形。
优选的，所述内壁清理刷的两侧均设置有圆形孔洞。
优选的，所述外接杆的一端设置有圆形孔洞，且孔洞内壁设置有螺纹凹槽。
与现有技术相比，本发明的有益效果是：
(1)通过设计了安装在机体外壳内部的内壁清理刷便于清理污水处理系统内壁，解决了现有的污水处理系统在使用完成后，因其本身原因所导致的清理不便的问题。
(2)通过设计了安装在支撑脚两侧的支撑脚副脚便于支撑污水处理系统，解决了现有的污水处理系统支撑脚无法应对各种地形，使得污水处理系统不能很好的发挥其效果的问题。
