申请日2017.11.17
公开(公告)日2018.03.16
IPC分类号C02F1/38
摘要
本发明提供一种化工用离心式工业污水净化器，涉及环保领域。该化工用离心式工业污水净化器，包括固定板和底座，所述底座的顶部开设有空洞，所述空洞左右两侧的内壁之间设置有滑杆，所述滑杆表面的左右两侧对称套接有滑块，所述滑杆的表面且位于两个滑块之间套接有弹簧，所述滑块的顶部设置有第一连接座，所述第一连接座与活动杆的一端活动连接。该化工用离心式工业污水净化器，通过轴承座对固定块进行动作，使压杆带动压块对液压油进行动作，并通过活动杆带动滑块沿着滑杆表面对弹簧进行动作，从而方便对固定板受到的震动进行缓冲，减小对净化器本体正常工作的影响，并减小产生的噪音污染。

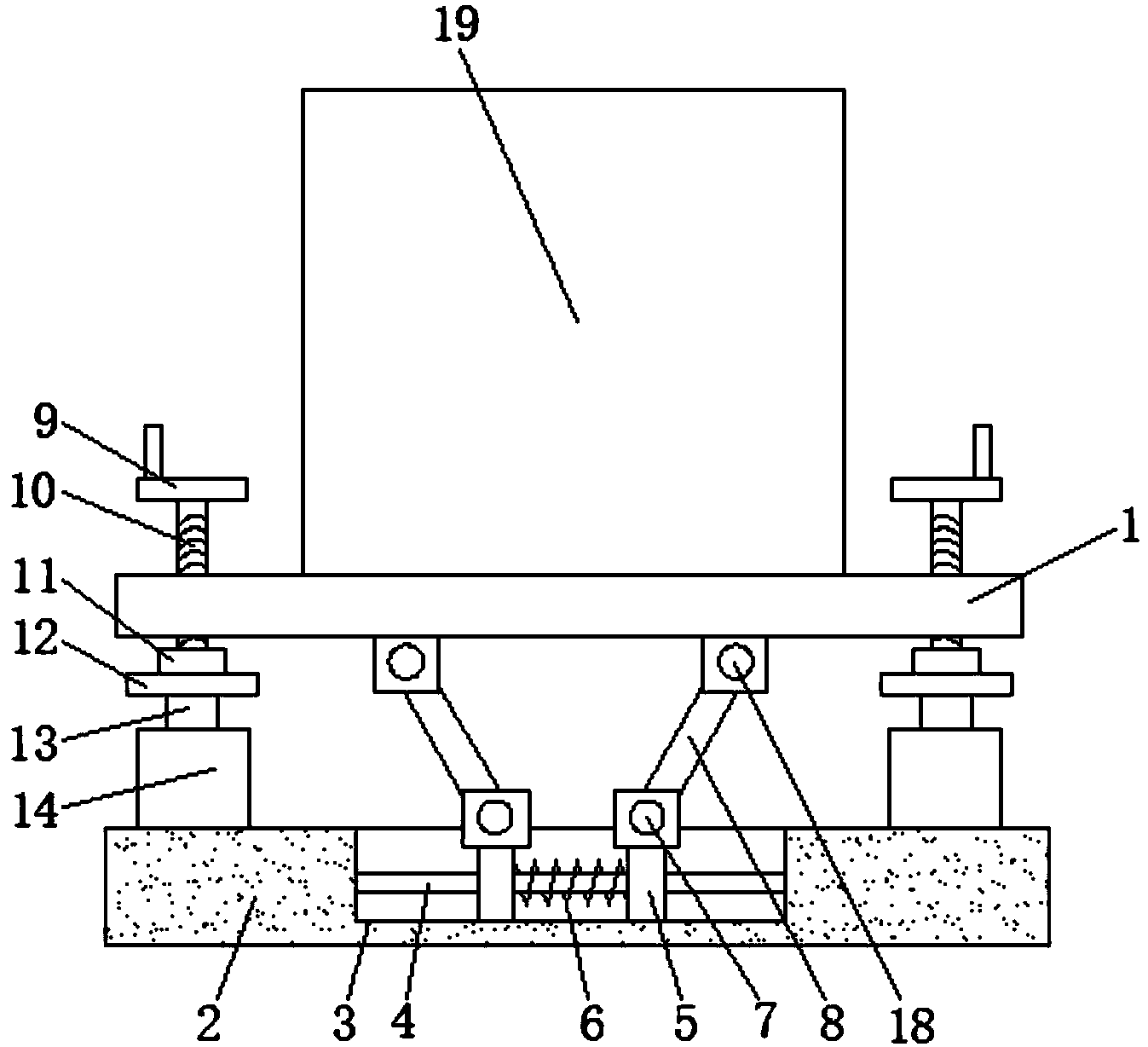

摘要附图
权利要求书
1.一种化工用离心式工业污水净化器，包括固定板(1)和底座(2)，其特征在于：所述底座(2)的顶部开设有空洞(3)，所述空洞(3)左右两侧的内壁之间设置有滑杆(4)，所述滑杆(4)表面的左右两侧对称套接有滑块(5)，所述滑杆(4)的表面且位于两个滑块(5)之间套接有弹簧(6)，所述滑块(5)的顶部设置有第一连接座(7)，所述第一连接座(7)与活动杆(8)的一端活动连接;
所述固定板(1)顶部的四角均设置有转盘(9)，所述转盘(9)的底部与螺杆(10)的顶端固定连接，所述螺杆(10)的底端贯穿固定板(1)并延伸至固定板(1)的底部与轴承座(11)活动连接，所述轴承座(11)的底部与固定块(12)的顶部固定连接，所述固定块(12)的底部与压杆(13)的顶端固定连接，所述压杆(13)的底端贯穿减震器(14)并延伸至减震器(14)的内部与压块(15)的顶部固定连接，所述减震器(14)的内部且位于压块(15)的底部设置有液压油(16)，所述减震器(14)的底部与底座(2)的顶部固定连接，所述固定板(1)底部的左右两侧对称设置有第二连接座(18)，所述第二连接座(18)与活动杆(8)的另一端活动连接，所述固定板(1)的顶部设置有净化器本体(19)。
2.根据权利要求1所述的一种化工用离心式工业污水净化器，其特征在于：所述滑块(5)与滑杆(4)的连接处开设有与滑杆(4)相适配的杆孔，且杆孔的内壁设置为光滑曲面。
3.根据权利要求1所述的一种化工用离心式工业污水净化器，其特征在于：所述弹簧(6)的一端与左侧滑块(5)的右侧固定连接，且弹簧(6)的另一端与右侧滑块(5)的左侧固定连接。
4.根据权利要求1所述的一种化工用离心式工业污水净化器，其特征在于：所述固定板(1)和螺杆(10)，且固定板(1)与螺杆(10)的连接处开设有与螺杆(10)相适配的螺纹孔。
5.根据权利要求1所述的一种化工用离心式工业污水净化器，其特征在于：所述减震器(14)的开口处设置有挡块(17)，且挡块(17)与压杆(13)的连接处开设有与压杆(13)相适配的圆孔。
6.根据权利要求1所述的一种化工用离心式工业污水净化器，其特征在于：所述底座(2)的底部设置有防滑垫。
说明书
一种化工用离心式工业污水净化器
技术领域
本发明涉及环保技术领域，具体为一种化工用离心式工业污水净化器。
背景技术
由于人们对工业高度发达的负面影响预料不够，预防不利，导致了全球性的三大危机：资源短缺、环境污染、生态破坏。环境污染指自然的或人为的破坏，向环境中添加某种物质而超过环境的自净能力而产生危害的行为。按属性分大气污染、土壤污染、水体污染，其中水污染：是指水体因某种物质的介入，而导致其化学、物理、生物或者放射性污染等方面特性的改变，从而影响水的有效利用，危害人体健康或者破坏生态环境，造成水质恶化的现象。当前水污染以工业产生的污水为主，从而加强对工业污水的治理迫在眉睫，一般通过使用净化器对其进行净化过滤。
目前使用的化工用离心式工业污水净化器的底座与地面间通过螺栓刚性连接，不具备缓冲减震装置，在净化器长期运行后，由于工作产生的震动容易对底座造成松动，从而不仅影响净化器的正常工作，而且还会产生噪音污染。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种化工用离心式工业污水净化器，解决了上述提到的目前使用的化工用离心式工业污水净化器的底座与地面间通过螺栓刚性连接，不具备缓冲减震装置，在净化器长期运行后，由于工作产生的震动容易对底座造成松动，从而不仅影响净化器的正常工作，而且还会产生噪音污染的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种化工用离心式工业污水净化器，包括固定板和底座，所述底座的顶部开设有空洞，所述空洞左右两侧的内壁之间设置有滑杆，所述滑杆表面的左右两侧对称套接有滑块，所述滑杆的表面且位于两个滑块之间套接有弹簧，所述滑块的顶部设置有第一连接座，所述第一连接座与活动杆的一端活动连接。
所述固定板顶部的四角均设置有转盘，所述转盘的底部与螺杆的顶端固定连接，所述螺杆的底端贯穿固定板并延伸至固定板的底部与轴承座活动连接，所述轴承座的底部与固定块的顶部固定连接，所述固定块的底部与压杆的顶端固定连接，所述压杆的底端贯穿减震器并延伸至减震器的内部与压块的顶部固定连接，所述减震器的内部且位于压块的底部设置有液压油，所述减震器的底部与底座的顶部固定连接，所述固定板底部的左右两侧对称设置有第二连接座，所述第二连接座与活动杆的另一端活动连接，所述固定板的顶部设置有净化器本体。
优选的，所述滑块与滑杆的连接处开设有与滑杆相适配的杆孔，且杆孔的内壁设置为光滑曲面。
优选的，所述弹簧的一端与左侧滑块的右侧固定连接，且弹簧的另一端与右侧滑块的左侧固定连接。
优选的，所述固定板和螺杆，且固定板与螺杆的连接处开设有与螺杆相适配的螺纹孔。
优选的，所述减震器的开口处设置有挡块，且挡块与压杆的连接处开设有与压杆相适配的圆孔。
优选的，所述底座的底部设置有防滑垫。
(三)有益效果
本发明提供了一种化工用离心式工业污水净化器。具备以下有益效果：
1、该化工用离心式工业污水净化器，通过设置在固定板底部四角的减震器以及设置在减震器内部的与压杆固定连接的压块和液压油，并通过设置在空洞内部的滑杆以及套接在滑杆表面的滑块和弹簧，同时通过设置的位于滑块顶部的第一连接座以及均设在固定板底部左右两侧的第二连接座，且通过设置的两端分别与第一连接座和第二连接座活动连接的活动杆，从而通过轴承座对固定块进行动作，使压杆带动压块对液压油进行动作，并通过活动杆带动滑块沿着滑杆表面对弹簧进行动作，从而方便对固定板受到的震动进行缓冲，减小对净化器本体正常工作的影响，并减小产生的噪音污染。
2、该化工用离心式工业污水净化器，通过设置的贯穿固定板与轴承座活动连接的螺杆，从而通过转盘带动螺杆转动，便于对固定板的高度进行调节。
3、该化工用离心式工业污水净化器，通过设置在减震器开口处的挡块，且挡块与压杆的连接处开设有与压杆相适配的圆孔，从而不仅对压杆进行限位，而且提高压杆动作的稳定性。
