申请日2017.11.17
公开(公告)日2018.03.16
IPC分类号C02F9/04; C02F103/20
摘要
本发明提供一种防堵塞的畜牧业污水处理设备，包括处理箱，所述处理箱内腔的右壁固定连接有隔板，所述隔板的左端与处理箱内腔的左壁固定连接，所述隔板的顶部固定安装有搅拌筒，所述搅拌筒的底部连通有排水漏斗，所述排水漏斗远离搅拌筒的一端贯穿隔板，所述排水漏斗位于隔板下方的部分的表面设置有第一阀门。该防堵塞的畜牧业污水处理设备，通过设置电机、转杆、第一皮带、转筒和搅拌杆，启动电机，电机输出端的转动通过第一皮带传动转杆进行转动，转杆带动转筒进行转动，转杆带动搅拌杆进行转动，不仅使得搅拌杆对污水和药剂进行充分搅拌使其反应，而且搅拌杆对排水漏斗的顶端进行清渣，防止排水漏斗发生堵塞。

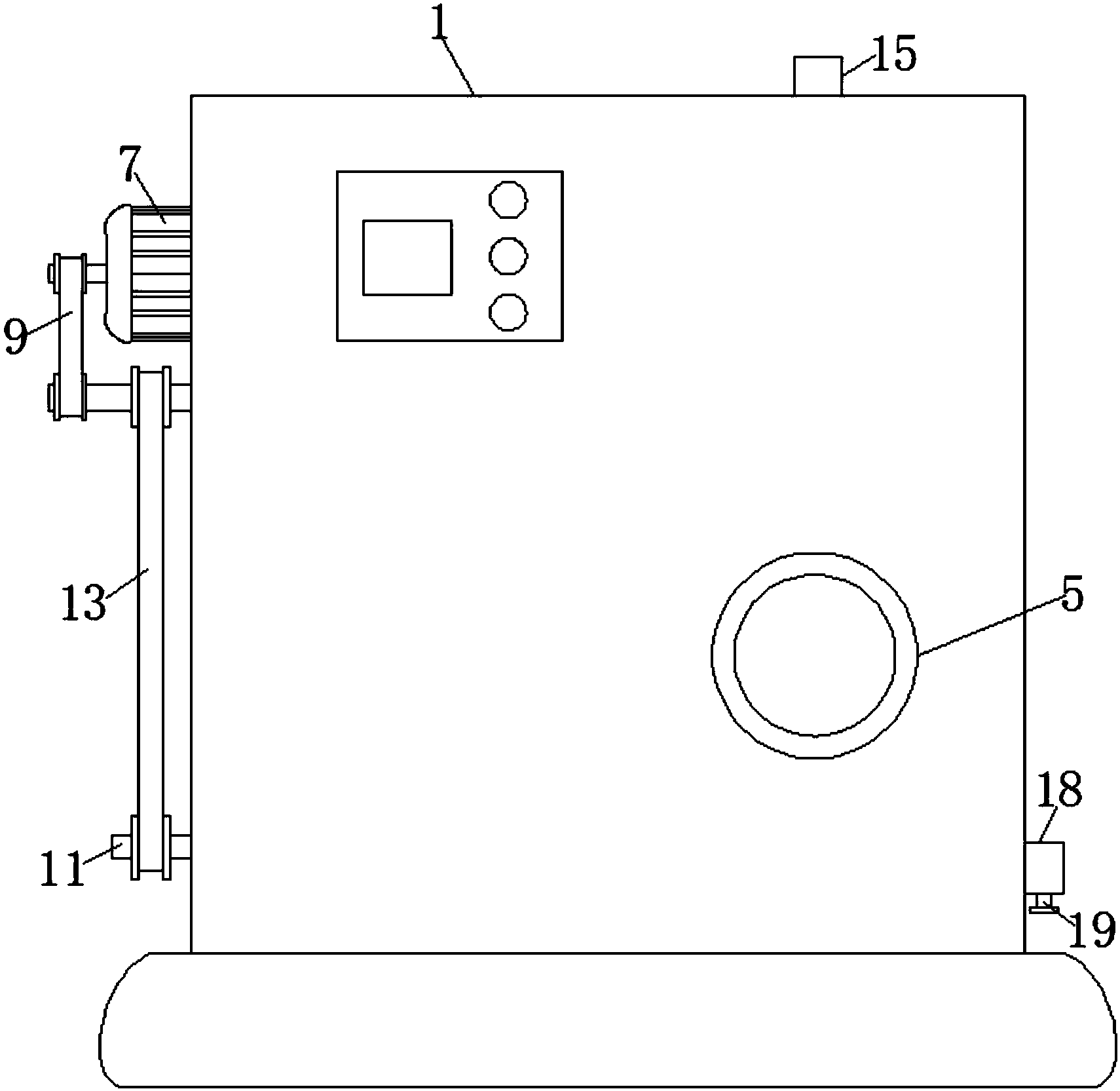

摘要附图
权利要求书
1.一种防堵塞的畜牧业污水处理设备，包括处理箱(1)，其特征在于：所述处理箱(1)内腔的右壁固定连接有隔板(2)，所述隔板(2)的左端与处理箱(1)内腔的左壁固定连接，所述隔板(2)的顶部固定安装有搅拌筒(3)，所述搅拌筒(3)的底部连通有排水漏斗(4)，所述排水漏斗(4)远离搅拌筒(3)的一端贯穿隔板(2)，所述排水漏(4)斗位于隔板(5)下方的部分的表面设置有第一阀门(6)，所述处理箱(1)左侧的顶部镶嵌有电机(7)，所述处理箱(1)内腔的右壁活动连接有转杆(8)，所述转杆(8)的左端依次活动贯穿搅拌筒(3)和处理箱(1)内腔的左壁并延伸至处理箱(1)的外部，所述电机(7)的输出端通过第一皮带(9)与转杆(8)位于处理箱(1)外部的一端传动连接，所述转杆(8)位于搅拌筒(3)内部的表面固定安装有转筒(10)，所述处理箱(1)左侧的底部活动连接有转轴(11)，所述转轴(11)的右端活动贯穿处理箱(1)的左侧并延伸至处理箱(1)的内腔，所述转轴(11)位于处理箱(1)内腔的一端固定连接有椭圆柱(12)，所述转轴(11)位于处理箱(1)外部的一端通过第二皮带(13)与转杆(8)的左端传动连接，所述第二皮带(13)位于第一皮带(9)的右侧，所述处理箱(1)内腔的右壁活动连接有过滤网(14)，所述过滤网(14)的左侧与处理箱(1)内腔的左壁接触，所述过滤网(14)的左侧呈圆弧状，所述椭圆柱(12)的顶部与过滤网(14)底部的左侧接触，所述处理箱(1)的顶部连通有进水管(15)，所述进水管(15)的底端延伸至搅拌筒(3)的内部。
2.根据权利要求1所述的一种防堵塞的畜牧业污水处理设备，其特征在于：所述转筒(10)的顶部和底部均固定连接有搅拌杆(16)，所述搅拌杆(16)的数量为八个。
3.根据权利要求2所述的一种防堵塞的畜牧业污水处理设备，其特征在于：位于所述转筒(10)顶部的搅拌杆(16)的长度是位于转筒(10)底部的搅拌杆(16)的长度的两倍。
4.根据权利要求1所述的一种防堵塞的畜牧业污水处理设备，其特征在于：所述过滤网(14)底部的左侧固定连接有复位弹簧(17)，所述复位弹簧(17)的顶端与隔板(5)底部的左侧固定连接。
5.根据权利要求1所述的一种防堵塞的畜牧业污水处理设备，其特征在于：所述处理箱(1)右侧的底部连通有排水管(18)，所述排水管(18)的表面设置有第二阀门(19)。
6.根据权利要求1所述的一种防堵塞的畜牧业污水处理设备，其特征在于：所述处理箱(1)的正面设置有排渣口(5)，所述排渣口(20)的前端设置有口盖。
说明书
一种防堵塞的畜牧业污水处理设备
技术领域
本发明涉及畜牧业污水处理设备技术领域，具体为一种防堵塞的畜牧业污水处理设备。
背景技术
污水指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。随着科技和生产力的发展，污水愈来愈严峻，尤其是畜牧业的污水，所以污水的处理也迫在眉睫。污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。由于畜牧业的不断开展，畜牧业的污水也越来越多，而且，目前，现有的畜牧业污水处理设备容易发生堵塞。
发明内容
针对现有技术的不足，本发明提供了一种防堵塞的畜牧业污水处理设备，以解决上述背景技术中提出现有的畜牧业污水处理设备容易发生堵塞的问题。
为实现上述目的，本发明通过以下技术方案予以实现：一种防堵塞的畜牧业污水处理设备，包括处理箱，所述处理箱内腔的右壁固定连接有隔板，所述隔板的左端与处理箱内腔的左壁固定连接，所述隔板的顶部固定安装有搅拌筒，所述搅拌筒的底部连通有排水漏斗，所述排水漏斗远离搅拌筒的一端贯穿隔板，所述排水漏斗位于隔板下方的部分的表面设置有第一阀门，所述处理箱左侧的顶部镶嵌有电机，所述处理箱内腔的右壁活动连接有转杆，所述转杆的左端依次活动贯穿搅拌筒和处理箱内腔的左壁并延伸至处理箱的外部，所述电机的输出端通过第一皮带与转杆位于处理箱外部的一端传动连接，所述转杆位于搅拌筒内部的表面固定安装有转筒，所述处理箱左侧的底部活动连接有转轴，所述转轴的右端活动贯穿处理箱的左侧并延伸至处理箱的内腔，所述转轴位于处理箱内腔的一端固定连接有椭圆柱，所述转轴位于处理箱外部的一端通过第二皮带与转杆的左端传动连接，所述第二皮带位于第一皮带的右侧，所述处理箱内腔的右壁活动连接有过滤网，所述过滤网的左侧与处理箱内腔的左壁接触，所述过滤网的左侧呈圆弧状，所述椭圆柱的顶部与过滤网底部的左侧接触，所述处理箱的顶部连通有进水管，所述进水管的底端延伸至搅拌筒的内部。
优选的，所述转筒的顶部和底部均固定连接有搅拌杆，所述搅拌杆的数量为八个。
优选的，位于所述转筒顶部的搅拌杆的长度是位于转筒底部的搅拌杆的长度的两倍。
优选的，所述过滤网底部的左侧固定连接有复位弹簧，所述复位弹簧的顶端与隔板底部的左侧固定连接。
优选的，所述处理箱右侧的底部连通有排水管，所述排水管的表面设置有第二阀门。
优选的，所述处理箱的正面设置有排渣口，所述排渣口的前端设置有口盖。
与现有技术相比，本发明的有益效果是：
1、该防堵塞的畜牧业污水处理设备，通过设置电机、转杆、第一皮带、转筒和搅拌杆，启动电机，电机输出端的转动通过第一皮带传动转杆进行转动，转杆带动转筒进行转动，转杆带动搅拌杆进行转动，不仅使得搅拌杆对污水和药剂进行充分搅拌使其反应，而且搅拌杆对排水漏斗的顶端进行清渣，防止排水漏斗发生堵塞。
2、该防堵塞的畜牧业污水处理设备，通过设置电机、转杆、转轴、椭圆柱和第二皮带，启动电机，电机输出端的转动通过第一皮带传动转杆进行转动，转杆通过第二皮带传动转轴进行转动，转轴带动椭圆柱进行转动，椭圆柱抵触过滤网，使得过滤网上下震动，从而避免过滤网发生堵塞，同时配合设置的复位弹簧，避免过滤网发生共振，造成损坏。
