申请日2017.11.28
公开(公告)日2018.02.09
IPC分类号C02F9/14
摘要
本发明公开了一种节能环保型生活污水处理装置，包括污水处理箱，所述污水处理箱的顶端设有进水口，污水处理箱的顶端远离进水口的一侧固定连接有第一推杆电机，第一推杆电机的输出轴穿过污水处理箱的顶端固定连接有连接杆，所述污水处理箱内壁固定连接有第一筛网和第二筛网，第二筛网位于第一筛网的下方，污水处理箱的一侧外壁固定连接有第一安装板和第二安装板，第二安装板位于第一安装板下方，第一安装板的顶端设有第二推杆电机，第二推杆电机的输出轴穿过污水处理箱的侧壁固定连接有第一推动杆，第一推动杆上滚动连接有转动辊。本发明结构简单，可以有效的对生活污水进行净化处理，还可以对污水处理设备进行除杂作用。

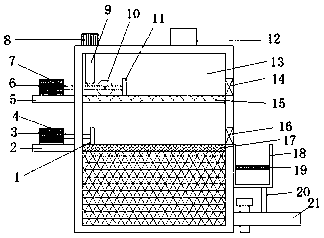

摘要附图
权利要求书
1.一种节能环保型生活污水处理装置，包括污水处理箱(13)，其特征在于，所述污水处理箱(13)的顶端设有进水口(12)，污水处理箱(13)的顶端远离进水口(12)的一侧固定连接有第一推杆电机(8)，第一推杆电机(8)的输出轴穿过污水处理箱(13)的顶端固定连接有连接杆(9)，所述污水处理箱(13)内壁固定连接有第一筛网(15)和第二筛网(17)，第二筛网(17)位于第一筛网(15)的下方，污水处理箱(13)的一侧外壁固定连接有第一安装板(5)和第二安装板(2)，第二安装板(2)位于第一安装板(5)下方，第一安装板(5)的顶端设有第二推杆电机(6)，第二推杆电机(6)的输出轴穿过污水处理箱(13)的侧壁固定连接有第一推动杆(7)，第一推动杆(7)上滚动连接有转动辊(10)，第一推动杆(7)远离第二推杆电机(6)的一侧固定连接有第一推动板(11)，第一推动板(11)与第一筛网(15)顶端滑动连接，所述第二安装板(2)的顶端设有第三推杆电机(3)，第三推杆电机(3)的输出轴穿过污水处理箱(13)的侧壁固定连接有第二推动杆(4)，第二推动杆(4)的一端固定连接有第二推动板(1)，第二推动板(1)与第二筛网(17)顶端滑动连接，所述污水处理箱(13)远离第二推杆电机(6)的一侧固定连接有杂物收集箱(18)，杂物收集箱(18)的顶端设有开口，杂物收集箱(18)内壁固定连接有第三筛网(19)，杂物收集箱(18)的底端固定连接有导流管(20)，导流管(20)的底端固定连接有出水管(21)，出水管(21)与污水处理箱(13)的侧壁固定连接。
2.根据权利要求1所述的一种节能环保型生活污水处理装置，其特征在于，所述污水处理箱(13)远离第二推杆电机(6)的一侧侧壁分别设有第一通孔(14)和第二通孔(16)，第一通孔(14)和第二通孔(16)的尺寸分别与第一推动板(11)和第二推动板(1)尺寸适配，且第一通孔(14)和第二通孔(16)处均设有挡板，且挡板与污水处理箱(13)接触的一侧设有橡胶圈。
3.根据权利要求1所述的一种节能环保型生活污水处理装置，其特征在于，所述进水口(12)处设有盖板，出水管(21)上设有控制水阀。
4.根据权利要求1所述的一种节能环保型生活污水处理装置，其特征在于，所述第一筛网(15)网径大于第二筛网(17)网径。
5.根据权利要求1所述的一种节能环保型生活污水处理装置，其特征在于，所述转动辊(10)表面固定连接有多个橡胶棒，且橡胶棒直径小于第一筛网(15)网径。
6.根据权利要求1所述的一种节能环保型生活污水处理装置，其特征在于，所述第二筛网(17)底端设有活性炭吸附层。
7.根据权利要求1所述的一种节能环保型生活污水处理装置，其特征在于，所述连接杆(9)的底端转动连接有滚轮。
说明书
一种节能环保型生活污水处理装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种节能环保型生活污水处理装置。
背景技术
污水处理 (sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：①漂浮和悬浮的大小固体颗粒;②胶状和凝胶状扩散物;③纯溶液。按水污的质性来分，水的污染有两类：一类是自然污染;另一类是人为污染，当前对水体危害较大的是人为污染。水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类。污染物主要有：⑴未经处理而排放的工业废水;⑵未经处理而排放的生活污水;⑶大量使用化肥、农药、除草剂的农田污水;⑷堆放在河边的工业废弃物和生活垃圾;⑸水土流失;⑹矿山污水。
对于生活污水的处理，大多数处理方式对污水处理的不够彻底，不能达到污水处理排放标准，因而就存在水资源浪费并且污染环境的问题，而且在污水过滤处理的环节还会出现杂物一直附着在过滤网上的情况，为了解决此类问题，我们提出了一种节能环保型生活污水处理装置。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种节能环保型生活污水处理装置。
为了实现上述目的，本发明采用了如下技术方案：
一种节能环保型生活污水处理装置，包括污水处理箱，所述污水处理箱的顶端设有进水口，污水处理箱的顶端远离进水口的一侧固定连接有第一推杆电机，第一推杆电机的输出轴穿过污水处理箱的顶端固定连接有连接杆，所述污水处理箱内壁固定连接有第一筛网和第二筛网，第二筛网位于第一筛网的下方，污水处理箱的一侧外壁固定连接有第一安装板和第二安装板，第二安装板位于第一安装板下方，第一安装板的顶端设有第二推杆电机，第二推杆电机的输出轴穿过污水处理箱的侧壁固定连接有第一推动杆，第一推动杆上滚动连接有转动辊，第一推动杆远离第二推杆电机的一侧固定连接有第一推动板，第一推动板与第一筛网顶端滑动连接，所述第二安装板的顶端设有第三推杆电机，第三推杆电机的输出轴穿过污水处理箱的侧壁固定连接有第二推动杆，第二推动杆的一端固定连接有第二推动板，第二推动板与第二筛网顶端滑动连接，所述污水处理箱远离第二推杆电机的一侧固定连接有杂物收集箱，杂物收集箱的顶端设有开口，杂物收集箱内壁固定连接有第三筛网，杂物收集箱的底端固定连接有导流管，导流管的底端固定连接有出水管，出水管与污水处理箱的侧壁固定连接。
优选的，所述污水处理箱远离第二推杆电机的一侧侧壁分别设有第一通孔和第二通孔，第一通孔和第二通孔的尺寸分别与第一推动板和第二推动板尺寸适配，且第一通孔和第二通孔处均设有挡板，且挡板与污水处理箱接触的一侧设有橡胶圈。
优选的，所述进水口处设有盖板，出水管上设有控制水阀。
优选的，所述第一筛网网径大于第二筛网网径。
优选的，所述转动辊表面固定连接有多个橡胶棒，且橡胶棒直径小于第一筛网网径。
优选的，所述第二筛网底端设有活性炭吸附层。
优选的，所述连接杆的底端转动连接有滚轮。
本发明中，通过第一推杆电机、连接杆、滚轮、转动辊、第二推杆电机、第一推动板、第一筛网的设计，可以对初步对生活污水进行除杂，还可以对吸附在第一筛网上的杂物进行彻底处理，通过第三推杆电机、第二推动板、第二筛网的设计可以对生活污水进行进一步除杂，并通过杂物收集箱进行收集，通过活性炭吸附层的设计再加上从进水口投放微生物，可以对污水进行深层次的清理，提高水质，本发明可以有效的对生活污水进行净化处理，还可以对污水处理设备进行除杂作用。
