申请日2017.12.06
公开(公告)日2018.02.23
IPC分类号G05B19/05
摘要
本发明公开了一种基于PLC控制器的电站废水处理的控制系统，包括PLC总控制器、继电器操作室、废水处理场地，所述继电器操作室包括嵌入式控制器和中间继电器，所述继电器操作室内的中间继电器至少为两个，分为输入端中间继电器和输出端中间继电器，所述PLC总控制器与嵌入式控制器连接，所述废水处理场地设有接触器、酸碱中和装置、污水处理设备、监测设备，接触器上设有接触器常开触点，接触器一端连接输出端中间继电器，接触器另一端连接酸碱中和装置，采用嵌入式控制器作为该废水处理控制系统的核心，其主要功能为控制废水处理场地的处理设备和实现采集各个系统的数据，具有系统功耗小、实用性强以及结构设计简单等特点。

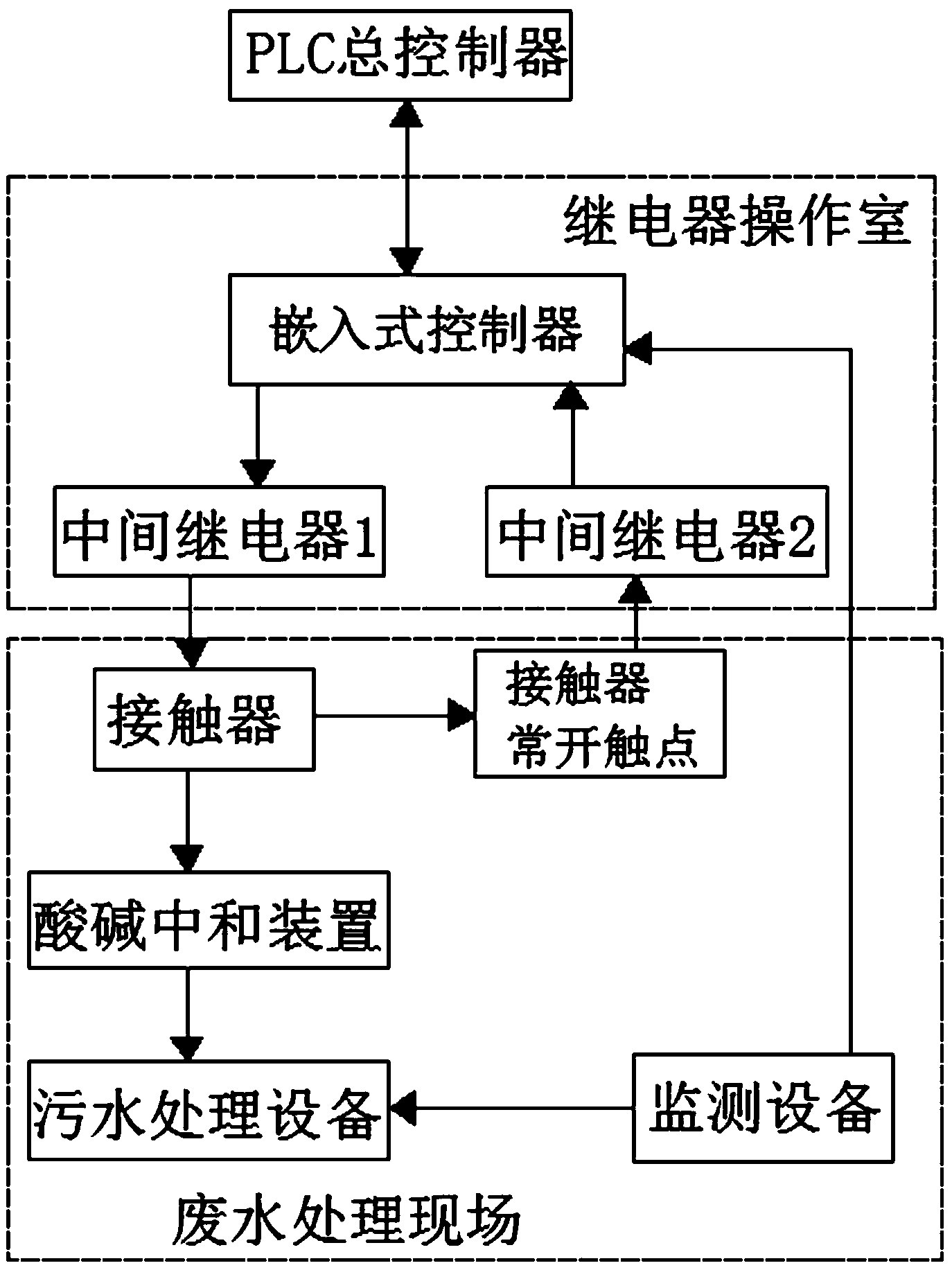

摘要附图
权利要求书
1.一种基于PLC控制器的电站废水处理的控制系统，包括PLC总控制器、继电器操作室、废水处理场地，其特征在于：所述继电器操作室包括嵌入式控制器和中间继电器，所述继电器操作室内的中间继电器至少为两个，分别为输入端中间继电器和输出端中间继电器，所述PLC总控制器与嵌入式控制器连接，所述嵌入式控制器一端连接输出端中间继电器，所述嵌入式控制器另一端连接输入端中间继电器。
2.根据权利要求1所述的一种基于PLC控制器的电站废水处理的控制系统，其特征在于：所述废水处理场地设有接触器、酸碱中和装置、污水处理设备，接触器上设有接触器常开触点，接触器常开触点连接输入端中间继电器，接触器一端连接输出端中间继电器，接触器另一端连接酸碱中和装置，酸碱中和装置与污水处理设备连接。
3.根据权利要求2所述的一种基于PLC控制器的电站废水处理的控制系统，其特征在于：所述废水处理场地还包括监测设备，所述监测设备一端连接嵌入式控制器，另一端连接污水处理设备。
4.根据权利要求2所述的一种基于PLC控制器的电站废水处理的控制系统，其特征在于：所述酸碱中和装置包括PH值测量器和搅拌器。
5.根据权利要求4所述的一种基于PLC控制器的电站废水处理的控制系统，其特征在于：所述PH值测量器设置于废水处理场地，且与搅拌器相连。
说明书
一种基于PLC控制器的电站废水处理的控制系统
技术领域
本发明涉及废水处理技术领域，具体的说，是一种基于PLC控制器的电站废水处理的控制系统。
背景技术
随着全民环保意识的加强，电站水处理系统废水外排必须达标排放，而伴随着城市居住人口总量的迅猛提升以及用电量的大幅提高，令排放污水总量不断增加、并呈现出较为严重的水体污染现象、并呈现出较为严重的水体污染现象，污水问题在全国均有涉及，所以目前我国为水资源污染问题较严重的区域，同时污水处理工作产业发展起步较晚，提速较慢，应用技术较为滞后，在关于电站污水处理与装置前期、我国处理污水技术手段水平仍旧较低，上述问题一直阻碍着电站废水处理问题的有效解决。
发明内容
本发明的目的在于提供一种基于PLC控制器的电站废水处理的控制系统，硬件设备采用PLC总控制器和嵌入式控制器，酸碱中和处理采用模拟人工加碱方式，现场设备可实现三地控制，系统结构合理，简单可靠，检测方便，方法可行性高。
本发明通过下述技术方案实现：一种基于PLC控制器的电站废水处理的控制系统，包括PLC总控制器、继电器操作室、废水处理场地，所述继电器操作室包括嵌入式控制器和中间继电器，所述继电器操作室内的中间继电器至少为两个，分为输入端中间继电器和输出端中间继电器，所述PLC总控制器与嵌入式控制器连接，所述输出端中间继电器连接嵌入式控制器，所述输入端中间继电器连接嵌入式控制器。
为更好的实现本发明，所述废水处理场地设有接触器、酸碱中和装置、污水处理设备、监测设备，接触器上设有接触器常开触点，接触器常开触点连接输出端中间继电器，接触器一端连接输入端中间继电器，接触器另一端连接酸碱中和装置，酸碱中和装置与污水处理设备连接。
为更好的实现本发明，所述废水处理场地内的监测设备一端连接嵌入式控制器，另一端连接污水处理设备。
为更好的实现本发明，所述酸碱中和装置包括PH值测量器和搅拌器，所述继电器操作室内的中间继电器至少为两个。
本发明与现有技术相比，具有以下优点及有益效果：
(1)本发明设计合理，采用嵌入式控制器作为该废水处理控制系统的核心，其主要功能为连接控制废水处理场地的处理设备和，不仅能实现对各个系统数据的采集控制，且系统功耗小，具有极强的实用性。
(2)本发明系统结构简单，PLC总控制器、继电器操作室和废水处理场地依次连接，外接电路结构简单，实现各设备的操作可在三个地方完成，更好的保证系统的便捷性和安全性。
(3)本发明所述的酸碱中和处理采用模拟人工加碱方式，可避免传统的PID调节方式无法充分中和处理的空缺，保证使废水PH值合格后再进行下一步处理，以充分达到排放标准。
