申请日2015.12.02
公开(公告)日2016.04.20
IPC分类号C02F9/14
摘要
本实用新型涉及一种农村生活污水一体化处理装置，属污水处理技术领域。该处理装置包括处理箱和生物滤池，处理箱一侧装有进水管，处理箱另一侧装有出水管，处理箱通过出水管与生物滤池连通。该处理装置结构简单紧凑，性能稳定、可广泛应用于农村生活污水处理。具有易于安装拆卸便捷，建设周期短，造价低，处理效果好的特点，从而使农村的生活污水得到合理的利用，有效节约了水资源，特别适用于农村生活污水处理使用。
摘要附图
权利要求书

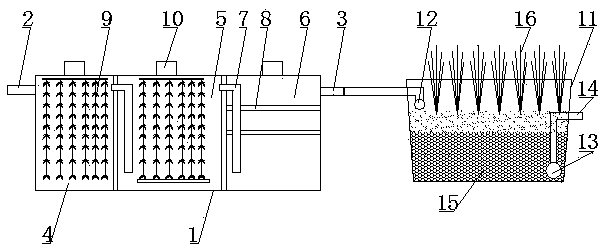

1.一种农村生活污水一体化处理装置，包括处理箱(1)和生物滤池，处理箱(1)一侧装有进水管(2)，处理箱(1)另一侧装有出水管(3)，处理箱(1)通过出水管(3)与生物滤池连通，其特征在于：处理箱(1)内依次设置有隔板间隔形成的水解酸化室(4)、接触氧化室(5)和沉淀室(6)，进水管(2)与水解酸化室(4)连通，出水管(3)与沉淀室(6)连通，水解酸化室(4)、接触氧化室(5)和沉淀室(6)通过连通管(7)依次连通，所述的水解酸化室(4)、接触氧化室(5)内通过安装支架装有生物膜串链(9);所述的生物滤池由滤池箱(11)、布水管(12)、收集管(13)和溢流管(14)构成，滤池箱(11)呈斗状，滤池箱(11)内一侧上端设置有布水管(12)，滤池箱(11)内另一侧底部设置有收集管(13)，收集管(13)上设置有溢流管(14)，溢流管(14)的上端口延伸至滤池箱(11)外端，滤池箱(11)内通过填充基质(15)种植有耐水植物(16)。
2.根据权利要求1所述的一种农村生活污水一体化处理装置，其特征在于：所述的水解酸化室(4)、接触氧化室(5)和沉淀室(6)对应的处理箱(1)顶部分别设置有观察孔(10)。
3.根据权利要求1所述的一种农村生活污水一体化处理装置，其特征在于：所述的沉淀室(6)内设置有多个滤网(8)。
4.根据权利要求1所述的一种农村生活污水一体化处理装置，其特征在于：所述的生物膜串链(9)在安装支架上呈间隔状设置。
5.根据权利要求1所述的一种农村生活污水一体化处理装置，其特征在于：所述的收集管(13)圆周上设置有收集孔，布水管(12)圆周上设置有布水孔，布水管(12)与处理箱(1)的出水管(3)连通。
6.根据权利要求1所述的一种农村生活污水一体化处理装置，其特征在于：所述的耐水植物(16)为美人蕉、花叶芦竹、芦苇或旱伞草。
7.根据权利要求1所述的一种农村生活污水一体化处理装置，其特征在于：所述的滤池箱(11)底部呈井字状设置有加强筋。
8.根据权利要求1所述的一种农村生活污水一体化处理装置，其特征在于：所述的处理箱(1)和滤池箱(11)分别由玻璃钢制成。
说明书
一种农村生活污水一体化处理装置
技术领域
本实用新型涉及一种农村生活污水一体化处理装置，属污水处理技术领域。
背景技术
在现有的污水处理技术中，大多是针对工业上的污水处理，而对农村的生活污水处理涉及的较少，其中不乏农村居住格局原因，以及农村水处理基础设施之后和管理水平低下抑制了农村地区居民生活质量的改善和提高。目前，国家正在加大力度扶持新农村水改项目，农村地区的水环境制粒应成为我国环境综合治理的重要组成部分，对于农村污水处理设备，更倾向于小型灵活型污水处理设备，而且结构简单，易于安装拆卸便捷，建设周期短，造价低，以使农村的生活污水得到合理的利用，有效节约水资源，充分利用农村生活污水，使处理后的污水达到国家规定的排放标准，用来灌溉农田。
发明内容
本实用新型的目的在于：提供一种结构简单、设建设周期短，造价低，易于安装拆卸，适用于农村生活污水处理的农村生活污水一体化处理装置。
本实用新型的技术方案是：
一种农村生活污水一体化处理装置，包括处理箱和生物滤池，处理箱一侧装有进水管，处理箱另一侧装有出水管，处理箱通过出水管与生物滤池连通，其特征在于：处理箱内依次设置有隔板间隔形成的水解酸化室、接触氧化室和沉淀室，进水管与水解酸化室连通，出水管与沉淀室连通，水解酸化室、接触氧化室和沉淀室通过连通管依次连通，所述的水解酸化室、接触氧化室内通过安装支架装有生物膜串链;所述的生物滤池由滤池箱、布水管、收集管和溢流管构成，滤池箱呈斗状，滤池箱内一侧上端设置有布水管，滤池箱内另一侧底部设置有收集管，收集管上设置有溢流管，溢流管的上端口延伸至滤池箱外端，滤池箱内通过填充基质种植有耐水植物。
所述的水解酸化室、接触氧化室和沉淀室对应的处理箱顶部分别设置有观察孔。
所述的沉淀室内设置有多个滤网，
所述的生物膜串链在安装支架上呈间隔状设置。
所述的收集管圆周上设置有收集孔，布水管圆周上设置有布水孔，布水管与处理箱的出水管连通。
所述的填充基质为多孔陶粒和碎石，填充基质铺设厚度为70cm—90cm。
所述的耐水植物为美人蕉、花叶芦竹、芦苇或旱伞草。
所述的滤池箱底部呈井字状设置有加强筋。
所述的处理箱和滤池箱分别由玻璃钢制成。
本实用新型的优点在于：
该农村生活污水一体化处理装置结构简单紧凑，性能稳定、可广泛应用于农村生活污水处理。工作时，污水由进水管进入处理箱，通过水解酸化室和接触氧化室内的生物膜串链上附着的微生物将污水中颗粒物质和胶体物质迅速絮凝截留和吸附;将大分子物质，难于生物降解物质，氧化为易于生物降解的低分子物质，从而完成生活污水的初步净化处理。完成初步净化处理的污水通过出水管进入滤池箱，通过耐水植物根系的再次吸附以及填充基质的过滤净化完成生活污水的彻底净化，最终通过溢流管达标排放。该农村生活污水一体化处理装置的处理箱和滤池箱分别由玻璃钢制成，具有易于安装拆卸便捷，建设周期短，造价低，处理效果好的特点，从而使农村的生活污水得到合理的利用，有效节约了水资源，特别适用于农村生活污水处理使用。
