申请日2015.11.16
公开(公告)日2016.05.25
IPC分类号C02F1/66
申请(专利权)人攀枝花钢企欣宇化工有限公司;
摘要
本实用新型公开了一种可有效处理再生废水，并进行回收利用的树脂塔再生废水处理系统。该树脂塔再生废水处理系统，包括废水混合罐，所述废水混合罐上设有树脂塔再生废水进口和混合废水出口，还包括废水管道;所述废水混合罐上还设有混合废水进口;所述废水管道包括连接在一起的废水主管、去一次盐水支管和循环支管，所述废水主管的进口与混合废水出口相连，所述循环支管的出口与混合废水进口相连。通过废水混合罐可将各种再生废水全部收集，并通过循环支管将这些再生废水混合均匀后，通过去一次盐水支管对含盐混合废水回收利用;该系统实现了对树脂塔再生废水的有效处理及回收利用，不仅可以保护环境，而且能够节约资源。
权利要求书

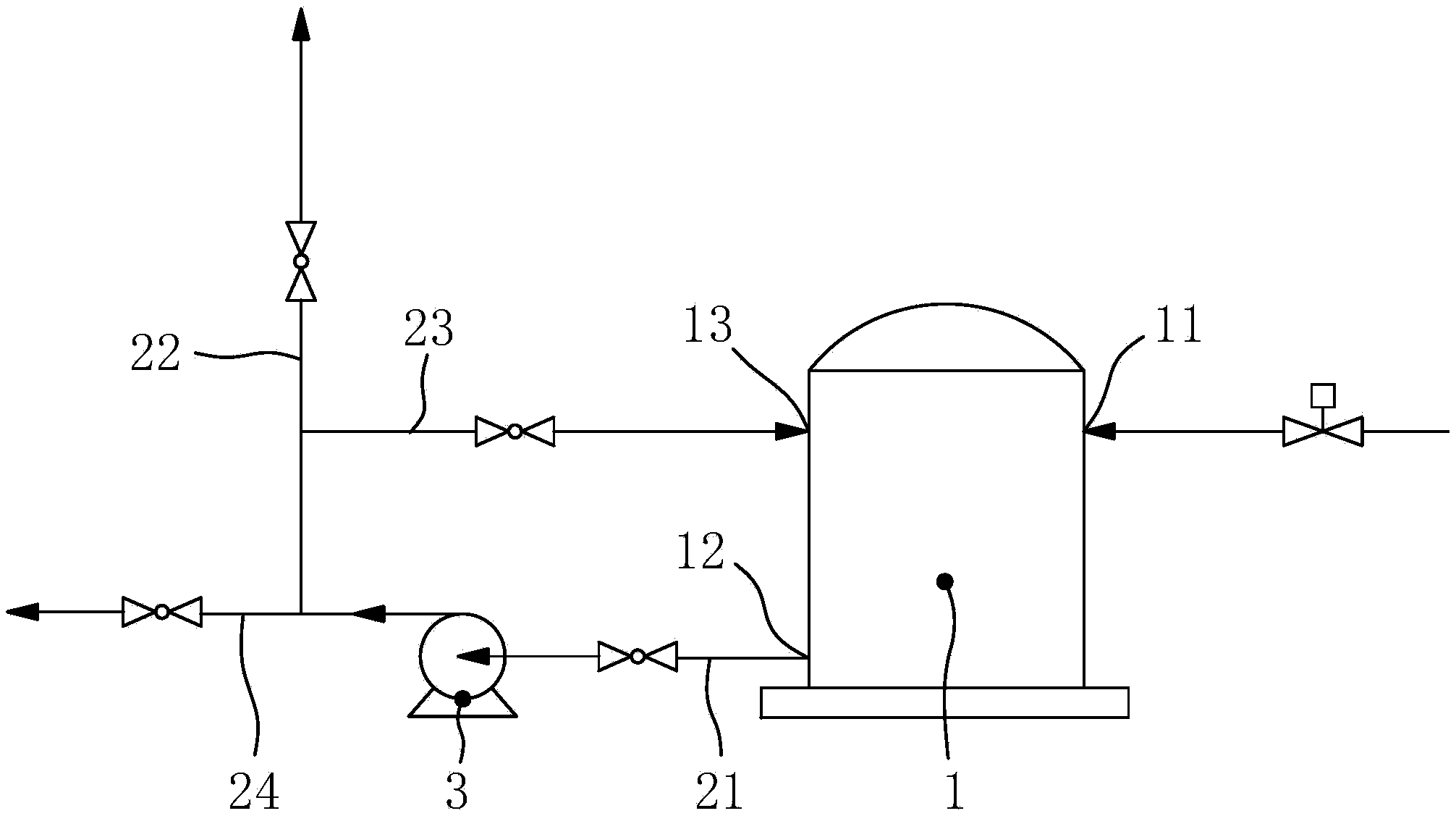

1.树脂塔再生废水处理系统，包括废水混合罐(1)，所述废水混合罐(1)上设有树脂塔再生废水进口(11)和混合废水出口(12)，其特征在于：还包括废水管道;所述废水混合罐(1)上还设有混合废水进口(13);所述废水管道包括连接在一起的废水主管(21)、去一次盐水支管(22)和循环支管(23)，所述废水主管(21)的进口与混合废水出口(12)相连，所述循环支管(23)的出口与混合废水进口(13)相连。
2.如权利要求1所述的树脂塔再生废水处理系统，其特征在于：所述废水主管(21)上设有去中和池支管(24)。
3.如权利要求2所述的树脂塔再生废水处理系统，其特征在于：所述去中和池支管(24)与废水主管(21)进口之间的废水主管(21)管段上设有废水泵(3)。
4.如权利要求3所述的树脂塔再生废水处理系统，其特征在于：所述去一次盐水支管(22)、循环支管(23)、去中和池支管(24)及废水泵(3)与废水主管(21)进口之间的废水主管(21)管段上均设有阀门。
5.如权利要求1、2、3或4所述的树脂塔再生废水处理系统，其特征在于：还包括树脂塔(4)及与其进液口连接的纯水管(51)、酸液管(52)和碱液管(53)，所述树脂塔(4)的出液口与树脂塔再生废水进口(11)相连。
6.如权利要求5所述的树脂塔再生废水处理系统，其特征在于：所述树脂塔(4)为三座，并串联连接在一起;所述纯水管(51)、酸液管(52)和碱液管(53)分别与各树脂塔(4)的进液口相连，各树脂塔(4)的出液口分别与树脂塔再生废水进口(11)相连。
7.如权利要求6所述的树脂塔再生废水处理系统，其特征在于：还包括回收盐水罐(6);所述回收盐水罐(6)的进液口分别与各树脂塔(4)的出液口相连。
8.如权利要求7所述的树脂塔再生废水处理系统，其特征在于：所述回收盐水罐(6)的出液口上设有去一次盐水管(61)，所述去一次盐水管(61)上设有阀门和盐水泵(7)，所述去一次盐水支管(22)的出水口连接在盐水泵(7)与去一次盐水管(61)出水口之间的去一次盐水管(61)管段上。
9.如权利要求7所述的树脂塔再生废水处理系统，其特征在于：还包括树脂阻集器(8);所述树脂塔(4)上设有反冲洗出液口(41)，所述反冲洗出液口(41)通过树脂阻集器(8)与回收盐水罐(6)的进液口相连。
10.如权利要求5所述的树脂塔再生废水处理系统，其特征在于：还包括树脂补充管(9)，所述树脂补充管(9)与树脂塔(4)的进液口相连。
说明书
树脂塔再生废水处理系统
技术领域
本实用新型属于化工设备领域，具体涉及一种树脂塔再生废水处理系统。
背景技术
二次盐水树脂塔再生过程分为酸再生、碱再生和水洗，该过程中会产生大量的再生废水。酸、碱再生废水中通常含有极具利用价值的酸或碱，目前，处理这些再生废水的方式为：分别将酸、碱再生时，排放出的酸性废水或碱性废水送入污水处理站处理。这不仅增加了污水处理站的处理量，同时也造成了资源的浪费。
实用新型内容
本实用新型要解决的技术问题是提供一种可有效处理再生废水，并进行回收利用的树脂塔再生废水处理系统。
本实用新型解决其技术问题所采用的技术方案是：树脂塔再生废水处理系统，包括废水混合罐，所述废水混合罐上设有树脂塔再生废水进口和混合废水出口，还包括废水管道;所述废水混合罐上还设有混合废水进口;所述废水管道包括连接在一起的废水主管、去一次盐水支管和循环支管，所述废水主管的进口与混合废水出口相连，所述循环支管的出口与混合废水进口相连。
进一步的是，所述废水主管上设有去中和池支管。
进一步的是，所述去中和池支管与废水主管进口之间的废水主管管段上设有废水泵。
进一步的是，所述去一次盐水支管、循环支管、去中和池支管及废水泵与废水主管进口之间的废水主管管段上均设有阀门。
进一步的是，该系统还包括树脂塔及与其进液口连接的纯水管、酸液管和碱液管，所述树脂塔的出液口与树脂塔再生废水进口相连。
进一步的是，所述树脂塔为三座，并串联连接在一起;所述纯水管、酸液管和碱液管分别与各树脂塔的进液口相连，各树脂塔的出液口分别与树脂塔再生废水进口相连。
进一步的是，该系统还包括回收盐水罐;所述回收盐水罐的进液口分别与各树脂塔的出液口相连。
进一步的是，所述回收盐水罐的出液口上设有去一次盐水管，所述去一次盐水管上设有阀门和盐水泵，所述去一次盐水支管的出水口连接在盐水泵与去一次盐水管出水口之间的去一次盐水管管段上。
进一步的是，该系统还包括树脂阻集器;所述树脂塔上设有反冲洗出液口，所述反冲洗出液口通过树脂阻集器与回收盐水罐的进液口相连。
进一步的是，该系统还包括树脂补充管，所述树脂补充管与树脂塔的进液口相连。
本实用新型的有益效果是：通过废水混合罐可将酸再生废水、碱在生废水和水洗废水全部收集，并通过循环支管将这些再生废水混合均匀，然后形成呈弱碱性的含盐混合废水，最后可通过去一次盐水支管对含盐混合废水回收利用;该系统实现了对树脂塔再生废水的有效处理及回收利用，不仅可以保护环境，而且能够节约资源。
