申请日2015.11.16
公开(公告)日2016.05.18
IPC分类号C02F3/28
摘要
本实用新型公开了一种高效的UASB污水处理装置，包括罐体、布水单元、污泥悬浮区、三相分离器、集气罩、排水堰、下排泥管，所述罐体为中空密闭腔体，在布水单元的上方为污泥悬浮区，在污泥悬浮区的上方设有三相分离器，在三相分离器上方出口设有集气罩，所述集气罩与沼气收集管相通，在集气罩的上方设有排水堰，所述排水堰与排水管相通。本实用新型的整体设计简单合理，便于大规模生产，节约了制造成本;上排泥管为至少两个，能够有效地提高污泥循环比，从而在间接上提升了出水水质。
权利要求书

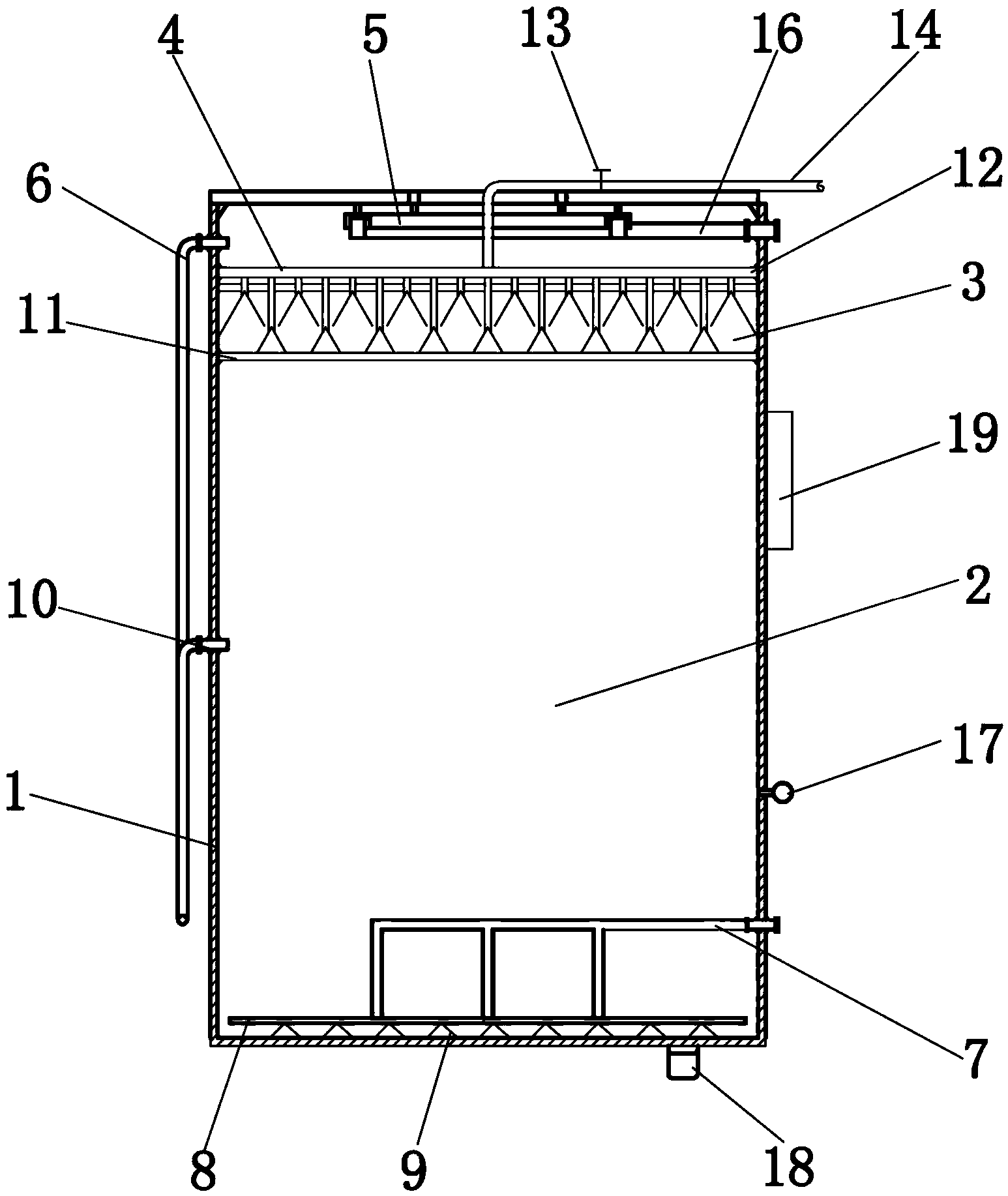

1.一种高效的UASB污水处理装置，包括罐体(1)、布水单元、污泥悬浮区(2)、三相分离器(3)、集气罩(4)、排水堰(5)、下排泥管(10)，其特征在于：所述罐体(1)为中空密闭腔体，所述布水单元包括布水主管(7)和穿孔布水支管(8),所述布水主管(7)穿过罐体(1)的侧壁与设置在罐体内部下端的穿孔布水支管(8)相通，所述穿孔布水支管(8)的下端与布水支架(9)相连，在所述布水单元的上方为污泥悬浮区(2)，在污泥悬浮区(2)的边侧设有穿过罐体(1)的下排泥管(10)，在所述污泥悬浮区(2)的上方设有三相分离器(3)，所述三相分离器(3)的下端和上端分别与固定在罐体内壁的分离器下支架(11)和分离器上支架(12)对应连接，在三相分离器(3)上方出口设有集气罩(4)，所述集气罩(4)与沼气收集管(14)相通，在所述沼气收集管(14)上设有沼气收集阀门(13)，在所述分离器上支架(12)的上方设有排水堰(5)，所述排水堰(5)通过排水堰支架(15)悬架于罐体内部，所述排水堰支架(15)固定连接于罐体(1)的内壁，所述排水堰(5)与排水管(16)相通。
2.根据权利要求1所述的一种高效的UASB污水处理装置，其特征在于：在所述集气罩(13)的上方还设有穿过罐体(1)内壁的上排泥管(6)，所述上排泥管(6)设有至少两个，它们之间的夹角为锐角。
3.根据权利要求1所述的一种高效的UASB污水处理装置，其特征在于：在所述污泥悬浮区(2)中还设有温度传感器(17)。
4.根据权利要求1所述的一种高效的UASB污水处理装置，其特征在于：在所述罐体(1)的下端设有排空口(18)，在罐体上端还设有视镜(19)。
说明书
一种高效的UASB污水处理装置
技术领域
本实用新型涉及到污水处理设备领域，尤其是一种高效的UASB污水处理装置。
背景技术
生物法是近几年发展起来的一项新技术，主要包括好氧法，厌氧法以及厌氧一好氧处理法。生物法具有消耗费用低.被降解的有机物种类多及去除效率高等优点。UASB是(Up-flowAnaerobicSludgeBed/Blanket)的英文缩写，中文名叫上流式厌氧污泥床反应器，是一种常用的处理污水的厌氧生物方法，又叫升流式厌氧污泥床。现有的UASB污水处理装置对污水的处理效率不高，且往往结构复杂，设备的制造成本较高，运行和检修不变，不利于大量的工业化生产，影响了其在污水处理领域的进一步推广使用，因此需要设计一种高效且结构简单、操作便捷的UASB污水处理装置。
实用新型内容
本实用新型的目的在于克服上述缺陷，提供一种污水处理效率高且出水水质稳定的UASB污水处理装置。
本实用新型通过下述方案实现：
一种高效的UASB污水处理装置，包括罐体、布水单元、污泥悬浮区、三相分离器、集气罩、排水堰、下排泥管，所述罐体为中空密闭腔体，所述布水单元包括布水主管和穿孔布水支管,所述布水主管穿过罐体的侧壁与设置在罐体内部下端的穿孔布水支管相通，所述穿孔布水支管的下端与布水支架相连，在所述布水单元的上方为污泥悬浮区，在污泥悬浮区的边侧设有穿过罐体的下排泥管，在所述污泥悬浮区的上方设有三相分离器，所述三相分离器的下端和上端分别与固定在罐体内壁的分离器下支架和分离器上支架对应连接，在三相分离器上方出口设有集气罩，所述集气罩与沼气收集管相通，在所述沼气收集管上设有沼气收集阀门，在所述分离器上支架的上方设有排水堰，所述排水堰通过排水堰支架悬架于罐体内部，所述排水堰支架固定连接于罐体的内壁，所述排水堰与排水管相通。
在所述集气罩的上方还设有穿过罐体内壁的上排泥管，所述上排泥管设有至少两个，它们之间的夹角至少为度。
在所述污泥悬浮区中还设有温度传感器。
在所述罐体的下端设有排空口，在罐体上端还设有视镜。
本实用新型的有益效果为：
1.本实用新型一种高效的UASB污水处理装置整体设计简单合理，便于大规模生产，节约了制造成本;
2.本实用新型一种高效的UASB污水处理装置在集气罩的上方还设有穿过罐体内壁的上排泥管，且所设的上排泥管为至少两个，能够有效地提高污泥循环比，从而在间接上提升了出水水质;
3.本实用新型一种高效的UASB污水处理装置在污泥悬浮区中设有温度传感器，对装置运行过程中内部的温度进行实时监测，让其维持在一个合理的范围之内，防止温度过低造成污水有机物的分解速率降低，以及温度过高造成污泥失活;
4.本实用新型一种高效的UASB污水处理装置在罐体上端还设有视镜，能够对本装置的内部运行情况进行直接观察，及时调整运行参数，防止出现意外。
