申请日2015.11.16
公开(公告)日2016.03.23
IPC分类号E03F3/06
摘要
一种海淤泥地带污水管网顶管施工装置，其包括：顶管油缸及其液压站，顶铁，砼管，导轨，护套，顶管加力装置，导向砼管，顶冲工作头和吊车;工作头包括第一工件和第二工件，第一工件和第二工件承扦连接后具有相对间隙，用根螺栓固定成为一个整体，放在导向砼管的头部，第一工件具有个千斤顶，顶点顶在第二工件上，当顶管有偏差时，根据偏差方向，松或者紧根螺栓，用不同的顶力调整四个千斤顶，使第一工件和第二工件间调整方向偏移，起到导向作用。所述海淤泥地带污水管网顶管施工装置造价成本低，操作简便，并且施工进度快，特别是在地下水渗透强度大，地质条件差，譬如海淤泥地带的施工区域能够有效地保证施工安全和工程质量。
权利要求书
1.一种海淤泥地带污水管网顶管施工装置，其包括：顶管油缸(1)及其液压站，顶铁(2)，砼管(3)，导轨(4)，护套(5)，顶管加力装置(6)，导向砼管(7)，顶冲工作头(8)和吊车;
其特征在于，
所述顶铁(2)为顶进过程中的传力工具，用于延长所述顶管油缸(1)的行程，传递顶力并且扩大管节端面的承压面，其为矩形;
所述砼管(3)为中空结构，所述砼管(3)的端面设有企口接头或平口接头;
所述导轨(4)设置在所述顶冲工作头(8)下方，所述导轨(4)的轨距为0.8m;
所述护套(5)设置在两根所述砼管(3)的接头处;

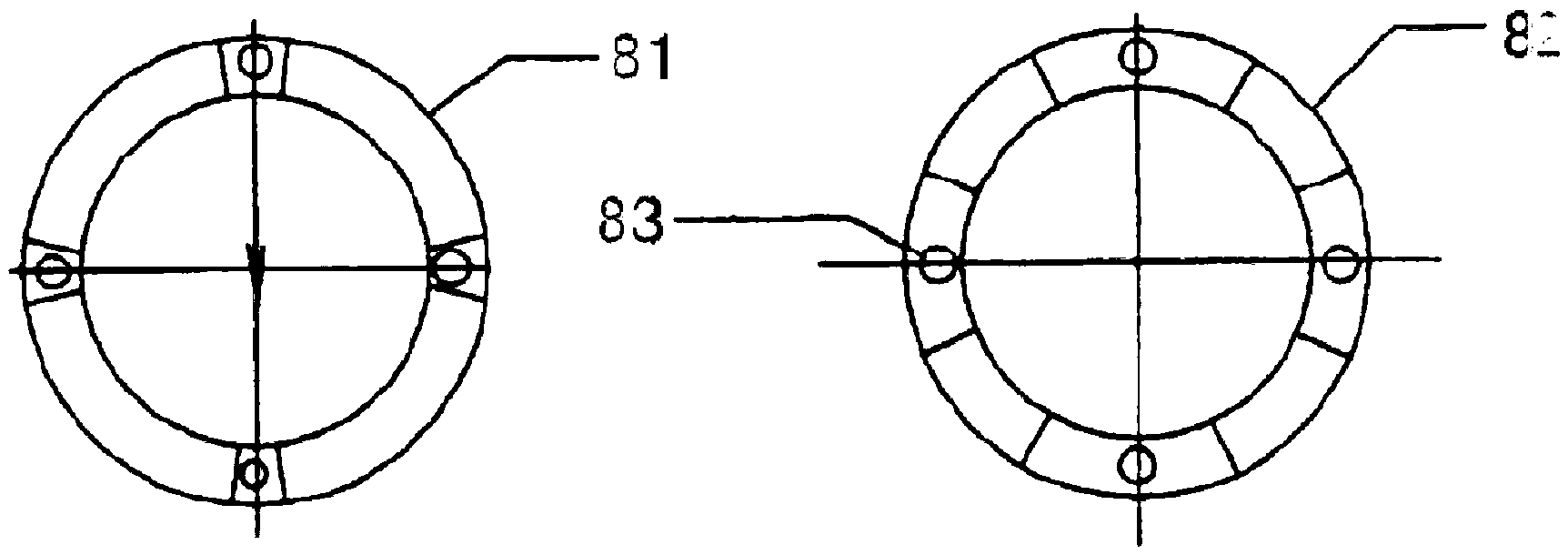

所述工作头(8)包括第一工件(81)和第二工件(82)，所述第一工件(81)和第二工件(82)承扦连接连接后具有相对间隙，用4根螺栓(83)固定成为一个整体，放在所述导向砼管(7)的头部，所述第一工件(81)具有4个千斤顶，顶点顶在所述第二工件(82)上，当顶管有偏差时，根据偏差方向，松或者紧所述4根螺栓(83)，用不同的顶力调整四个千斤顶，使所述第一工件(81)和第二工件(82)间调整方向偏移，起到导向作用。
说明书
一种海淤泥地带污水管网顶管施工装置
技术领域
本申请涉及一种污水管网施工装置，并且更具体地，涉及一种海淤泥地带污水管网顶管施工装置。
背景技术
某市市区污水截流管一期工程全长共17.8km，管网沿市区内河两岸布设，其中有一标段地处闹市区，需穿过城市主干道连海路，次干道利民路，管道一侧距河岸3.0-3.5m，另一侧离居民住宅高楼4m左右。根据管位下工程地质情况判断，该标段属于淤泥层，其土体特征为灰-灰褐色，饱和，流塑-软塑，质均细腻，含有机质，局部为淤泥质，粉质粘土，6.0m以下夹薄层中细砂，其间含有贝壳碎屑，底部为松散的石乐砂，其成分主要为长石，石英，层深9.80-14.00m，平均层深13.68m，平均层厚9.44m。
现有技术中采用螺旋刀盘掘进机进行施工，然而这种施工方法对于海淤泥地段来说施工难度大，成本过高，不利于保证施工安全，工程质量和降低成本。
实用新型内容
1.要解决的技术问题
本实用新型的目的在于提供一种海淤泥地带污水管网顶管施工装置，该施工装置适合在海淤泥地带进行施工作业，并且保证施工安全，工程质量的同时降低成本。
2.技术方案
本实用新型的目的主要是通过以下的技术方案得以实现。
一种海淤泥地带污水管网顶管施工装置，其包括：顶管油缸及其液压站，顶铁，砼管，导轨，护套，顶管加力装置，导向砼管，顶冲工作头和吊车;所述顶铁为顶进过程中的传力工具，用于延长所述顶管油缸的行程，传递顶力并且扩大管节端面的承压面，其为矩形;所述砼管为中空结构，所述砼管的端面设有企口接头或平口接头;所述导轨设置在所述顶冲工作头下方，所述导轨的轨距为0.8m;所述护套设置在两根所述砼管的接头处;所述工作头包括第一工件和第二工件，所述第一工件和第二工件承扦连接连接后具有相对间隙，用根螺栓固定成为一个整体，放在所述导向砼管的头部，所述第一工件具有个千斤顶，顶点顶在所述第二工件上，当顶管有偏差时，根据偏差方向，松或者紧所述根螺栓，用不同的顶力调整四个千斤顶，使所述第一工件和第二工件间调整方向偏移，起到导向作用。
3.有益效果
本实用新型的有益效果在于，所述海淤泥地带污水管网顶管施工装置造价成本低，操作简便，并且施工进度快，特别是在地下水渗透强度大，地质条件差，譬如海淤泥地带的施工区域能够有效地保证施工安全和工程质量。
