申请日2015.12.10
公开(公告)日2016.05.25
IPC分类号C02F9/14; C02F1/52; C02F3/32; C02F3/10; C02F101/20
摘要
一种节能环保型重金属污水处理装置，包括预处理池，所述预处理池内设有一搅拌轴，搅拌轴与位于预处理池上方的电机相连接，所述搅拌轴上还设有若干搅拌杆，所述搅拌杆上均匀设有若干搅拌叶片;所述预处理池内设有若干左挡板和右挡板，所述左挡板向右下方倾斜设置，且左挡板左端与预处理池的左侧壁固定连接，左挡板右端与预处理池的右侧壁留有间隙，所述右挡板向左下方倾斜设置。本实用新型的有益效果是在污水中加入了蓝藻和絮凝剂，其净化效果好;处理池内设有填料，填料表面生长有生物膜，污水在流动过程中与生物膜接触，发生生物氧化反应，使得除去重金属的污水得到进一步的净化。

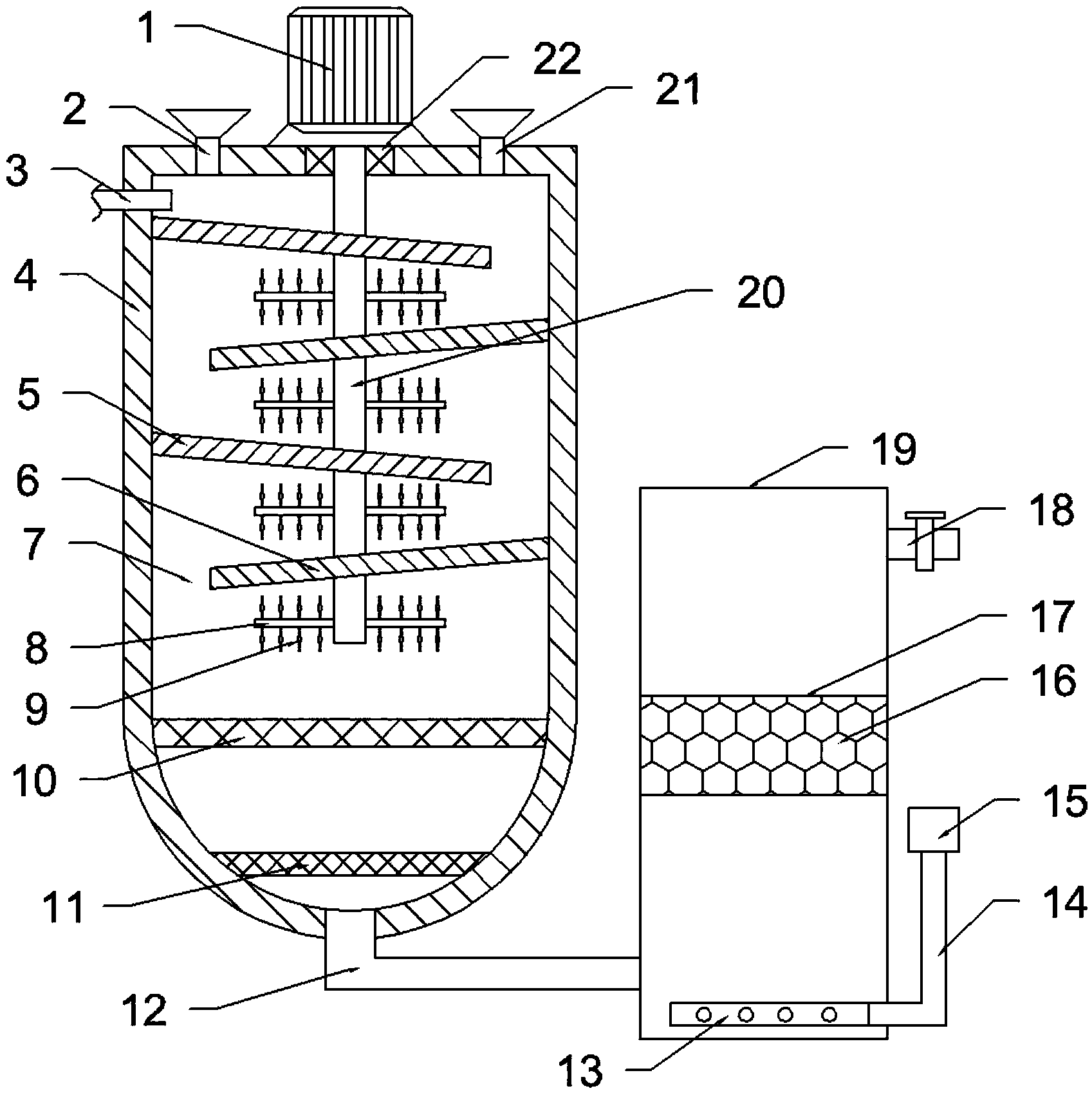

摘要附图
权利要求书
1.一种节能环保型重金属污水处理装置，包括预处理池，其特征在于，所述预处理池内设有一搅拌轴，搅拌轴与位于预处理池上方的电机相连接，所述搅拌轴上还设有若干搅拌杆，所述搅拌杆上均匀设有若干搅拌叶片;所述预处理池内设有若干左挡板和右挡板，所述左挡板向右下方倾斜设置，且左挡板左端与预处理池的左侧壁固定连接，左挡板右端与预处理池的右侧壁留有间隙，所述右挡板向左下方倾斜设置，且右挡板的右端与预处理池的右侧壁固定连接，右挡板的左端与预处理池的左侧壁留有间隙，所述左挡板和右挡板间隔设置;所述预处理池下部设有粗过滤网，粗过滤网下方设有微滤膜;所述预处理池的底部通过管道与处理池底部相连通，所述处理池中部设有填料架床，生物填料填充于填料架床中;处理池底部设有布气装置，布气装置通过气管与曝气装置相连接，所述布气装置包括外环管、内环管和连接管，所述外环管和内环管通过连接管相连通，外环管、内环管和连接管上均匀设有若干出气孔。
2.根据权利要求1所述的一种节能环保型重金属污水处理装置，其特征在于，所述左挡板和右挡板与水平方向的夹角为20°。
3.根据权利要求2所述的一种节能环保型重金属污水处理装置，其特征在于，所述搅拌轴穿过左挡板和右挡板设置，且搅拌叶片位于左挡板和右挡板之间的区域。
4.根据权利要求1或3所述的一种节能环保型重金属污水处理装置，其特征在于，所述搅拌轴与预处理池接触处设有轴承。
5.根据权利要求4所述的一种节能环保型重金属污水处理装置，其特征在于，所述预处理池的顶部设有污水进口、蓝藻液进口和絮凝剂进口。
6.根据权利要求1所述的一种节能环保型重金属污水处理装置，其特征在于，所述生物填料表面生长有生物膜。
7.根据权利要求1所述的一种节能环保型重金属污水处理装置，其特征在于，所述处理池的上部设有出水口。
说明书
一种节能环保型重金属污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种节能环保型重金属污水处理装置。
背景技术
随着现代社会的发展，含有重金属离子的污水产生量越来越大，由于重金属离子在自然条件下难以降解，其不仅会对水资源、土壤造成严重污染，而且还通过食物链的富集作用最终进入人体，从而对人体健康造成较大的危害，因此，对含有重金属离子的污水进行处理就显得尤为重要。
现有的对含有重金属离子的污水进行处理的方法包括传统的物理法、化学法和生物处理法，这些处理方法的效果都比较差，还容易产生二次污染，另外其处理成本比较高和处理效率低，难以满足污水处理速率的要求。
实用新型内容
本实用新型的目的在于提供一种节能环保型重金属污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种节能环保型重金属污水处理装置，包括预处理池，所述预处理池内设有一搅拌轴，搅拌轴与位于预处理池上方的电机相连接，所述搅拌轴上还设有若干搅拌杆，所述搅拌杆上均匀设有若干搅拌叶片;所述预处理池内设有若干左挡板和右挡板，所述左挡板向右下方倾斜设置，且左挡板左端与预处理池的左侧壁固定连接，左挡板右端与预处理池的右侧壁留有间隙，所述右挡板向左下方倾斜设置，且右挡板的右端与预处理池的右侧壁固定连接，右挡板的左端与预处理池的左侧壁留有间隙，所述左挡板和右挡板间隔设置;所述预处理池下部设有粗过滤网，粗过滤网下方设有微滤膜;所述预处理池的底部通过管道与处理池底部相连通，所述处理池中部设有填料架床，生物填料填充于填料架床中;处理池底部设有布气装置，布气装置通过气管与曝气装置相连接，所述布气装置包括外环管、内环管和连接管，所述外环管和内环管通过连接管相连通，外环管、内环管和连接管上均匀设有若干出气孔。
作为本实用新型进一步的方案：所述左挡板和右挡板与水平方向的夹角为20°。
作为本实用新型再进一步的方案：所述搅拌轴穿过左挡板和右挡板设置，且搅拌叶片位于左挡板和右挡板之间的区域。
作为本实用新型再进一步的方案：所述搅拌轴与预处理池接触处设有轴承。
作为本实用新型再进一步的方案：所述预处理池的顶部设有污水进口、蓝藻液进口和絮凝剂进口。
作为本实用新型再进一步的方案：所述生物填料表面生长有生物膜。
作为本实用新型再进一步的方案：所述处理池的上部设有出水口。
本实用新型的有益效果是在污水中加入了蓝藻和絮凝剂，其净化效果好;处理池内设有填料，填料表面生长有生物膜，污水在流动过程中与生物膜接触，发生生物氧化反应，使得除去重金属的污水得到进一步的净化。
