申请日2015.12.10
公开(公告)日2016.05.11
IPC分类号B01D36/02; B01F7/18
摘要
本实用新型公开了一种用于搅拌站的污水处理系统，其技术方案要点是：包括污水池、压滤机和一级清水池，所述污水池内设有搅拌桨和污水泵，所述污水泵与所述压滤机的进水口连通，所述压滤机的出水口与所述一级清水池连通，所述压滤机设置在机架上，所述压滤机的固相下料口处设置有固料收集箱。本实用新型解决了现有的污水处理系统使用范围较小的问题。

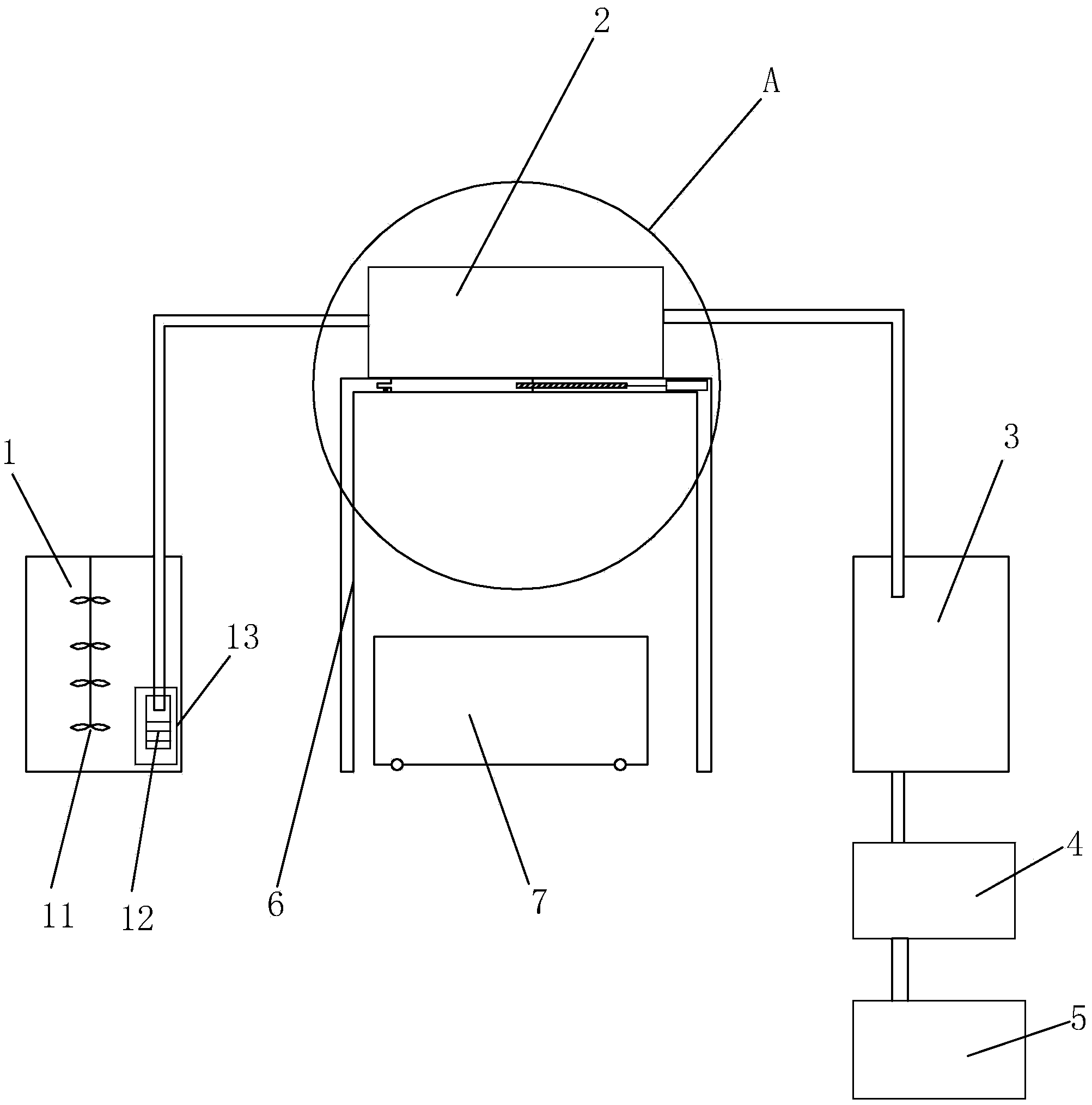

摘要附图
权利要求书
1.一种用于搅拌站的污水处理系统，其特征在于：包括污水池、压滤机和一级清水池，所述污水池内设有搅拌桨和污水泵，所述污水泵与所述压滤机的进水口连通，所述压滤机的出水口与所述一级清水池连通，所述压滤机设置在机架上，所述压滤机的固相下料口处设置有固料收集箱。
2.根据权利要求1所述的用于搅拌站的污水处理系统，其特征在于：所述下料口处设置有用于启闭的挡料板以及用于驱动所述挡料板启闭的驱动件。
3.根据权利要求2所述的用于搅拌站的污水处理系统，其特征在于：所述挡料板与所述机架滑移连接。
4.根据权利要求3所述的用于搅拌站的污水处理系统，其特征在于：所述机架上设置有滑槽，所述挡料板与所述滑槽滑移连接。
5.根据权利要求4所述的用于搅拌站的污水处理系统，其特征在于：所述机架上还设有用于固料称重的称重传感器。
6.根据权利要求5所述的用于搅拌站的污水处理系统，其特征在于：所述称重传感器设置在所述滑槽的底部。
7.根据权利要求1所述的用于搅拌站的污水处理系统，其特征在于：所述污水泵的外围设置有过滤网。
8.根据权利要求1所述的用于搅拌站的污水处理系统，其特征在于：所述一级清水池的下游连通有二级清水池。
9.根据权利要求1所述的用于搅拌站的污水处理系统，其特征在于：所述搅拌桨上设置有多个搅拌叶片，且多个所述搅拌叶片在竖直方向上间隔设置。
说明书
用于搅拌站的污水处理系统
技术领域
本实用新型涉及一种环保设备，更具体的说，它涉及一种用于搅拌站的污水处理系统。
背景技术
在公知的技术领域，混凝土为建筑行业广泛使用，混凝土搅拌站已布满各地，由于混凝土本身的特性，一般需用专用搅拌车运输，这些搅拌车在每次运送完成后在其内部会有混凝土残留，为了保证混凝土的质量，所以需要进行清洗，清洗出的残留的混凝土混合着污水如果直接不经过处理排放，将会给生态环境造成无法估量的破坏。另外，在搅拌站内还有冲洗地面也会带来污水，这些污水都是破坏环境的源头。
现有技术中，为了解决环保问题，出现了一系列污水净化系统，例如申请号为201320126292.4的中国专利公开的一种砂石分离机。这种砂石分离机一般的原理过程为，通过震荡以及冲洗，将混凝土污水中的砂石分离出来，剩余的废水沉淀再利用，也可进行搅拌分离或者其他的分离措施实现再利用，这样能使得废弃混凝土达到一定的回收效果，但是现有的这种系统一般仅仅适用于冲洗搅拌车，其净化的水量较少，效率较低，不适用于在搅拌站内全面使用，导致冲洗地面等其他污水没法处理。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种使用范围更广的用于搅拌站的污水处理系统。
为实现上述目的，本实用新型提供了如下技术方案：一种用于搅拌站的污水处理系统，包括污水池、压滤机和一级清水池，所述污水池内设有搅拌桨和污水泵，所述污水泵与所述压滤机的进水口连通，所述压滤机的出水口与所述一级清水池连通，所述压滤机设置在机架上，所述压滤机的固相下料口处设置有固料收集箱。
较佳的，所述下料口处设置有用于启闭的挡料板以及用于驱动所述挡料板启闭的驱动件。
较佳的，所述挡料板与所述机架滑移连接。
较佳的，所述机架上设置有滑槽，所述挡料板与所述滑槽滑移连接。
较佳的，所述机架上还设有用于固料称重的称重传感器。
较佳的，所述称重传感器设置在所述滑槽的底部。
较佳的，所述污水泵的外围设置有过滤网。
较佳的，所述一级清水池的下游连通有二级清水池。
较佳的，所述搅拌桨上设置有多个搅拌叶片，且多个所述搅拌叶片在竖直方向上间隔设置。
本实用新型具有下述优点：本实用新型包括污水池、压滤机和一级清水池，污水池内设有搅拌桨和污水泵，污水泵与压滤机的进水口连通，压滤机的出水口与一级清水池连通，压滤机设置在机架上，压滤机的固相下料口处设置有固料收集箱。这样，搅拌站内的污水都可以进入到污水池内，并通过污水泵将污水抽送到压滤机内进行过滤，其中，污水池内的搅拌桨可以起到搅拌的作用，避免污水池内的污水沉淀，使得固料能够进入到压滤机内进行过滤，过滤后的清水能够被收集在一级清水池内，过滤后的固料能够通过下料口被收集在固料收集箱内
