申请日2015.11.19
公开(公告)日2016.04.20
IPC分类号C02F1/50
摘要
本实用新型公开了一种医疗废水加药装置，包括水射器、箱体和固体消毒剂加药器，所述箱体分成上层的安装平台和下层的储药箱，所述水射器和固体消毒剂加药器设置在安装平台上，所述水射器的进水口和出料口分别接有进水管和管道混合器，所述固体消毒剂加药器的出药口通过管道连接水射器的进料口。从进水管进入的水以及从固体消毒剂加药器进入的固体药剂同时进入水射器混合形成药液后，喷射至管道混合器中，之后药液流出加药装置以供医疗废水消毒使用，另外，本实用新型的箱体分为了储药箱和安装平台，可以预先将所需用的固体药剂放入储药箱中，方便投加。本实用新型可应用于医疗废水消毒处理，还可用于养殖、工业废水处理、生活污水处理等消毒。
权利要求书

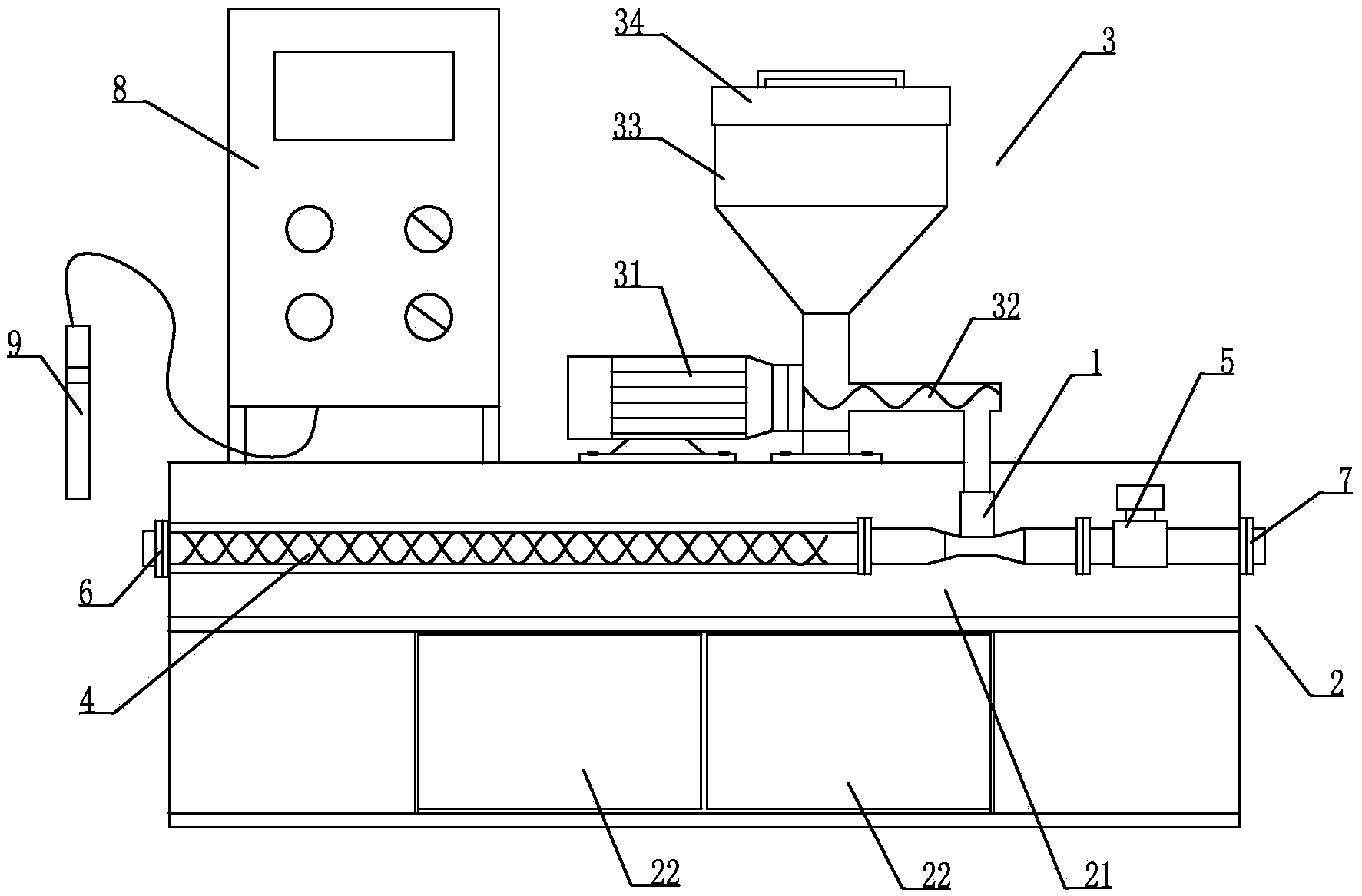

1.一种医疗废水加药装置，其特征在于:包括水射器(1)、箱体(2)和固体消毒剂加药器(3)，所述箱体(2)分成上层的安装平台(21)和下层的储药箱(22)，所述水射器(1)和固体消毒剂加药器(3)设置在安装平台(21)上，所述水射器(1)的进水口和出料口分别接有进水管和管道混合器(4)，所述固体消毒剂加药器(3)的出药口通过管道连接水射器(1)的进料口。
2.根据权利要求1所述的医疗废水加药装置，其特征在于：所述进水管上设有进水电磁阀(5)。
3.根据权利要求1所述的医疗废水加药装置，其特征在于：所述管道混合器(4)的出口接有加药连接口(6)，所述进水管的进口设有水接口(7)。
4.根据权利要求3所述的医疗废水加药装置，其特征在于：所述加药连接口(6)及水接口(7)分别位于箱体(2)相对的两侧。
5.根据权利要求1或2或3或4所述的医疗废水加药装置，其特征在于：所述固体消毒剂加药器(3)包括变频电机(31)、螺旋加料器(32)和料斗(33)，所述变频电机(31)的输出端连接螺旋加料器(32)，所述料斗(33)的出口连接螺旋加料器(32)的入口，所述螺旋加料器(32)的出口通过管道接至水射器(1)的进料口。
6.根据权利要求5所述的医疗废水加药装置，其特征在于：所述料斗(33)上端的进口设有密封盖(34)。
7.根据权利要求1或2或3或4所述的医疗废水加药装置，其特征在于：所述箱体(2)中部具有水平设置的防水隔层，从而将箱体(2)分成安装平台(21)和储药箱(22)。
说明书
一种医疗废水加药装置
技术领域
本实用新型涉及医疗废水处理领域，特别是涉及一种医疗废水加药装置。
背景技术
现行医疗废水消毒方法大致分为物理法和化学法，物理法包括辐射法、紫外线法、超声波法、加热法、冷冻法等，但物理法设备投资大、运行不稳定，能耗大等不足，更重要的是国家排放标准中对医疗废水有着严格的余氯要求，因此通常医疗废水消毒一般采用化学法进行消毒。化学法常用工艺有液氯法、次氯酸钠法、二氧化氯法、臭氧法等，液氯法是20世纪80年代最常用的方法，但氯气是一种有毒气体，因而在运输、使用过程中必须十分小心，防止氯气的泄露;另一方面，用氯处理含有机物的废水，特别是含腐殖酸的水，能生成卤代烃(三卤甲烷，氯代烃等)，而这种物质对人体组织具有极大的破坏性并有致癌作用。除此之外，液氯消毒对某些病毒、芽孢无效。采用液氯法消毒，随着时间的推移，水中病毒对氯化消毒产生较大的抗性。因此，目前在西方发达国家中，医疗污水的液氯处理正在逐步被二氧化氯或次氯酸钠所取代。
使用次氯酸钠来处理医疗污水。其主要缺点一是盐耗、电耗使运行成本较高，运行费用高。二是设备易发生腐蚀、重要部件电极易损坏。由于次氯酸钠处理方法运行成本较高，并且要有专门的技术人员对设备进行管理和维护，最大的不足就是消毒能力较弱，还会带来废渣，因而受到了极大的限制。
现行医院废水消毒主要采用二氧化氯消毒，但医院一般属于人员比较集中的地方，而且一般的医院均建立在人口密集区，使用二氧化氯发生器必需要用盐酸和氯酸钠在医院污水处理站现场反应制备二氧化氯，而盐酸和氯酸钠均属于危险化学品，同时盐酸属于易制毒品，氯酸钠是制备TNT炸药的主要成分，属于易制爆化学品，均属于严管类。按照公安和安监要求这两类是必须要备案使用。但往往由于医院的特殊性，这两类物质的存在使得医院污水站的危险系数增大很多，存在严重的安全隐患，另外由于医院一般在市中心，造成该两类化学品的运输也存在很大的安全隐患。
针对上述的这些情况，采用固体消毒剂来替代二氧化氯进行医疗污水的消毒处理就显得较为迫切，然而，现今对于固体消毒剂投药的设备却鲜有研究。
实用新型内容
为了解决上述问题，本实用新型的目的在于提供一种医疗废水加药装置，能够利用固体消毒剂配置出消毒用的药液。
本实用新型所采用的技术方案是：
一种医疗废水加药装置，包括水射器、箱体和固体消毒剂加药器，所述箱体分成上层的安装平台和下层的储药箱，所述水射器和固体消毒剂加药器设置在安装平台上，所述水射器的进水口和出料口分别接有进水管和管道混合器，所述固体消毒剂加药器的出药口通过管道连接水射器的进料口。
作为本实用新型的进一步改进，所述进水管上设有进水电磁阀。
作为本实用新型的进一步改进，所述管道混合器的出口接有加药连接口，所述进水管的进口设有水接口。
作为本实用新型的进一步改进，所述加药连接口及水接口分别位于箱体相对的两侧。
作为本实用新型的进一步改进，所述固体消毒剂加药器包括变频电机、螺旋加料器和料斗，所述变频电机的输出端连接螺旋加料器，所述料斗的出口连接螺旋加料器的入口，所述螺旋加料器的出口通过管道接至水射器的进料口。
作为本实用新型的进一步改进，所述料斗上端的进口设有密封盖。
作为本实用新型的进一步改进，所述箱体中部具有水平设置的防水隔层，从而将箱体分成安装平台和储药箱。
本实用新型的有益效果是：从进水管进入的水以及从固体消毒剂加药器进入的固体药剂同时进入水射器混合形成药液后，喷射至管道混合器中，之后药液流出加药装置以供医疗废水消毒使用，通过调整固体消毒剂加药器的加药量即可调节混合药液的浓度，满足不同浓度医疗废水的消毒要求，另外，本实用新型的箱体分为了储药箱和安装平台，可以预先将所需用的固体药剂放入储药箱中，方便投加。
