申请日2015.11.27
公开(公告)日2016.04.06
IPC分类号C02F11/00; C02F11/12
摘要
本实用新型的活性污泥处理装置，包括污泥物化反应罐、浮油收集罐、压滤物料调节罐和压滤机，在所述污泥物化反应罐的顶部设有原料进料口和循环出料口，在所述污泥物化反应罐的底部设有曝气头、反应物出料口和循环入料口，所述的循环出料口与一循环抽取泵的入料口管道连接，所述循环抽取泵的反应物出料口与循环入料口管道连接，在所述的污泥物化反应罐上部还设有刮油器;所述刮油器的出油口与浮油收集罐管道连接，所述反应物出料口与压滤物料调节罐管道连接，所述的压滤机连接压滤物料调节罐。利用本实用新型的活性污泥处理装置对炼油厂产生的污泥进行处理，具有处理效果好、清洁环保的特点。
权利要求书

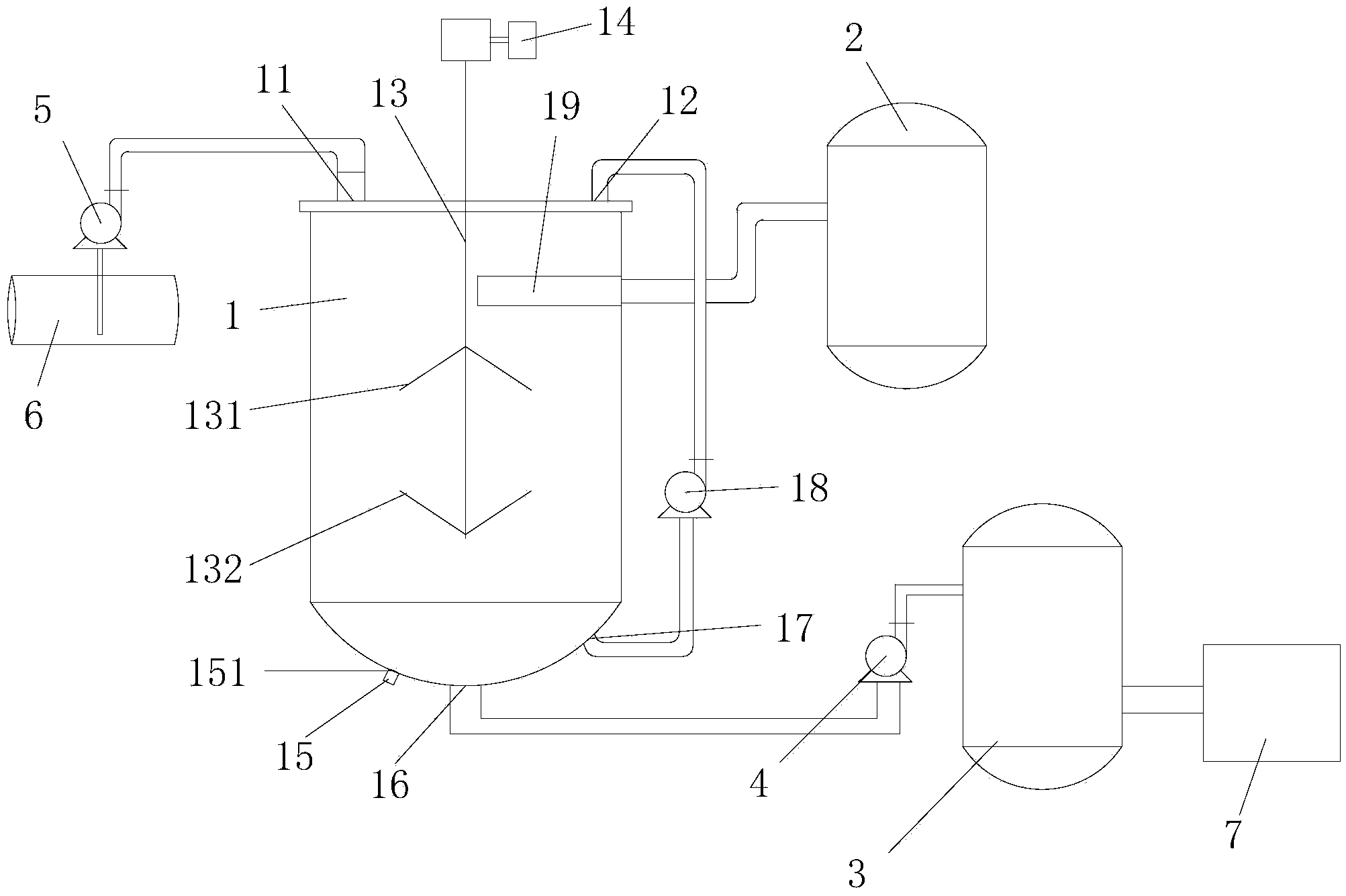

1.一种活性污泥处理装置，其特征在于，包括污泥物化反应罐(1)、浮油收集罐(2)、压滤物料调节罐(3)和压滤机(7)，在所述污泥物化反应罐(1)的顶部设有原料进料口(11)和循环出料口(12)，在所述的污泥物化反应罐(1)内设有搅拌轴(13)，搅拌轴(13)的顶部延伸出污泥物化反应罐(1)并与一动力装置(14)连接，在所述污泥物化反应罐(1)的底部设有曝气头(15)、反应物出料口(16)和循环入料口(17)，所述的循环出料口(12)与一循环抽取泵(18)的入料口管道连接，所述循环抽取泵(18)的反应物出料口(16)与循环入料口(17)管道连接，在所述的污泥物化反应罐(1)上部还设有刮油器(19);所述刮油器(19)的出油口与浮油收集罐(2)管道连接，所述反应物出料口(16)与压滤物料调节罐(3)管道连接，所述的压滤机(7)连接压滤物料调节罐(3)。
2.根据权利要求1所述的活性污泥处理装置，其特征在于，在所述的反应物出料口(16)上设有物料泵(4)，所述的物料泵(4)的入料口与反应物出料口(16)连接，所述的物料泵(4)的出料口与压滤物料调节罐(3)连接。
3.根据权利要求1或2所述的活性污泥处理装置，其特征在于，所述的搅拌轴(13)位于污泥物化反应罐(1)的中部，在所述搅拌轴(13)上部设有使物料形成下压式涡流的上层搅拌叶(131)，搅拌轴(13)的下部设有使物料形成上返式涡流的下层搅拌叶(132)。
4.根据权利要求1所述的活性污泥处理装置，其特征在于，所述原料进料口(11)设有污泥抽取泵(5)，所述的污泥抽取泵(5)的入料端伸入一污泥原料罐(6)内，所述的污泥抽取泵(5)的出料口与原料进料口(11)管道连接。
说明书
活性污泥处理装置
技术领域
本实用新型涉及一种污泥处理装置，更具体地说，尤其涉及一种活性污泥处理装置。
背景技术
炼油厂污水处理产生的剩余活性污泥不同于城市污水处理产生的污泥，这种污泥的含油率比较高，恶臭气味更浓，对环境的危害更大特别是对大气的污染更重。由于这种污泥含油，通常城市污泥处理的减量手段“压滤脱水”就不能应用，同时这种污泥的恶臭气味来源复杂，城市污泥的简单除臭方法也不可行。
炼油厂污水处理产生的剩余活性污泥热值很高，但要充分利用它的热量就必须使污泥的含水率低于50%，炼油厂污水处理产生的剩余活性污泥在炼油厂里已经经过了离心减量处理，离心后的活性污泥含水88%左右，由于污泥所具有的特性，不论是离心脱水还是压滤脱水，对于炼油厂活性污泥来说都是很难达到的，因为这种污泥的脱水减量不是一种药剂、一种方法就能实现的，而是需要采用复合的药剂除臭脱油及专用的组合设备来脱水减量。因此，亟待发明一种专门用于处理炼油厂污泥的设备，以除去炼油厂污泥中的臭味，并提取出污水中所含的油分，使其能够再次使用，以达到污泥处理的无害化、减量化和资源化。
实用新型内容
本实用新型的目的在于提供一种活性污泥处理装置，利用该种处理装置对炼油厂产生的污泥进行处理，具有处理效果好、清洁环保的特点。
本实用新型采用的技术方案如下：
一种活性污泥处理装置，其中，包括污泥物化反应罐、浮油收集罐、压滤物料调节罐和压滤机，在所述污泥物化反应罐的顶部设有原料进料口和循环出料口，在所述的污泥物化反应罐内设有搅拌轴，搅拌轴的顶部延伸出污泥物化反应罐并与一动力装置连接，在所述污泥物化反应罐的底部设有曝气头、反应物出料口和循环入料口，所述的循环出料口与一循环抽取泵的入料口管道连接，所述循环抽取泵的反应物出料口与循环入料口管道连接，在所述的污泥物化反应罐上部还设有刮油器;所述刮油器的出油口与浮油收集罐管道连接，所述反应物出料口与压滤物料调节罐管道连接，所述的压滤机连接压滤物料调节罐。
优选的，在所述的反应物出料口上设有物料泵，所述的物料泵的入料口与反应物出料口连接，所述的物料泵的出料口与压滤物料调节罐连接。
优选的，所述的搅拌轴位于污泥物化反应罐的中部，在所述搅拌轴上部设有使物料形成下压式涡流的上层搅拌叶，搅拌轴的下部设有使物料形成上返式涡流的下层搅拌叶。
优选的，所述原料进料口设有污泥抽取泵，所述的污泥抽取泵的入料端伸入一污泥原料罐内，所述的污泥抽取泵的出料口与原料进料口管道连接。
与现有技术相比，本实用新型具有的有益效果为：
本实用新型的活性污泥处理装置，其中，包括污泥物化反应罐、浮油收集罐、压滤物料调节罐和压滤机，在污泥物化反应罐的顶部设有原料进料口和循环出料口，在污泥物化反应罐内设有搅拌轴，搅拌轴的顶部延伸出污泥物化反应罐并与一动力装置连接，在污泥物化反应罐的底部设有曝气头、反应物出料口和循环入料口，循环出料口与一循环抽取泵的入料口管道连接，循环抽取泵的反应物出料口与循环入料口管道连接，在污泥物化反应罐上部还设有刮油器;刮油器的出油口与浮油收集罐管道连接，反应物出料口与压滤物料调节罐管道连接，压滤机连接压滤物料调节罐。活性污泥从原料进料口进入污泥物化反应罐内，与污泥物化反应罐中的复合药剂充分反应后，将污泥中的油分分离开，污泥中的油分分离后臭味被除去，处理的效果好同时有效的保护了环境。除油之后的污泥抽至压滤物料调节罐，调整浓度后得到的污泥含水量有所降低，再经过压滤机的进一步脱水后，所得的污泥滤饼能够掺煤燃烧，所得的压滤水流至污水处理厂作深度处理。
