申请日2015.12.15
公开(公告)日2016.05.11
IPC分类号C02F9/04
摘要

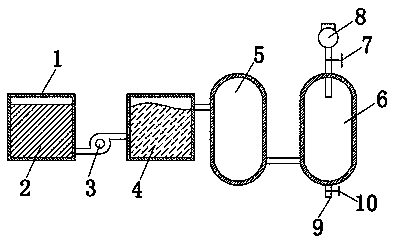

本实用新型公开了一种用于污水处理造纸厂污水的污水处理装置，包括格栅井，所述格栅井的内腔均匀固定有倾斜格栅板，所述格栅井的右侧通过连接管与循环泵配合和沉淀池的左端连接，所述沉淀池的右上侧通过连接管与纤维回收装置的左上侧连接，所述纤维回收装置的右下侧通过连接管与水质调节罐的左侧连接，所述水质调节罐的顶端通过连接管与磁控阀配合连接有加药器，所述水质调节罐的底端设置有出水口，且出水口的出水处还设置有控制阀。该用于污水处理造纸厂污水的污水处理装置结构简单，能够有效的对纤维进行回收，保证后续的污水处理的工作正常进行，同时回收后的纤维可重复利用，提高了资源利用率。
摘要附图
权利要求书
1.一种用于污水处理造纸厂污水的污水处理装置，包括格栅井(1)，其特征在于：所述格栅井(1)的内腔均匀固定有倾斜格栅板(2)，所述格栅井(1)的右侧通过连接管与循环泵(3)配合和沉淀池(4)的左端连接，所述沉淀池(4)的右上侧通过连接管与纤维回收装置(5)的左上侧连接，所述纤维回收装置(5)的右下侧通过连接管与水质调节罐(6)的左侧连接，所述水质调节罐(6)的顶端通过连接管与磁控阀(7)配合连接有加药器(8)，所述水质调节罐(6)的底端设置有出水口(9)，且出水口(9)的出水处还设置有控制阀(10)。
2.根据权利要求1所述的一种用于污水处理造纸厂污水的污水处理装置，其特征在于：所述纤维回收装置(5)包括第一壳体(51)，所述第一壳体(51)的顶端设置有进水口(511)，所述第一壳体(51)的内腔通过开设在第一壳体(51)上的凹槽从上至下依次卡接有一级过滤网(512)、二级过滤网(513)、三级过滤网(514)和四级过滤网(515)，且一级过滤网(512)、二级过滤网(513)、三级过滤网(514)和四级过滤网(515)的左端均固定有挡板(516)。
3.根据权利要求1所述的一种用于污水处理造纸厂污水的污水处理装置，其特征在于：所述纤维回收装置(5)包括第二壳体(52)，所述第二壳体(52)的内腔固定有筒状滤网(521)，所述筒状滤网(521)与第二壳体(52)之间形成有净水通道(522)，所述筒状滤网(521)的内腔中心位置设置有驱动盘(523)，所述驱动盘(523)的内腔插接有驱动轴(524)，所述驱动盘(523)的外壁通过支杆(525)均匀固定有与筒状滤网(521)的内壁相贴合的刮板(526)。
4.根据权利要求2所述的一种用于污水处理造纸厂污水的污水处理装置，其特征在于：所述一级过滤网(512)、二级过滤网(513)、三级过滤网(514)和四级过滤网(515)的滤孔直径依次减小，且一级过滤网(512)、二级过滤网(513)、三级过滤网(514)和四级过滤网(515)与挡板(516)的连接处均设置有密封垫。
说明书
一种用于污水处理造纸厂污水的污水处理装置
技术领域
本实用新型涉及造纸厂污水处理设备技术领域，具体为一种用于污水处理造纸厂污水的污水处理装置。
背景技术
造纸行业是发达国家国民经济十大支柱产业之一，造纸行业的发展与经济增长基本同步。目前，我国造纸业也是我国工业行业中少数的需求拉动型、市场潜力巨大的行业。造纸行业为包装、印刷和新闻信息等产业提供基础原材料，在国民经济中具有非常重要的地位和非常大的发展空间，特别是以纸和纸板为消费型的原材料，将随着我国国民经济的发展始终保持旺盛的需求。
造纸生产过程中用水很多，生产1吨纸约需水300-500立方米，在造纸废水中，不仅含有大量造纸原料的流失，而且含有大量化学药品及其他杂质，其中在造纸污水中含有大量的纸浆纤维，如果不对纸浆纤维进行回收，将有大量的纸浆纤维进入污水处理系统中，严重影响污水处理系统的处理效果，同时造成纸浆浪费。
实用新型内容
本实用新型的目的在于提供一种用于污水处理造纸厂污水的污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于污水处理造纸厂污水的污水处理装置，包括格栅井，所述格栅井的内腔均匀固定有倾斜格栅板，所述格栅井的右侧通过连接管与循环泵配合和沉淀池的左端连接，所述沉淀池的右上侧通过连接管与纤维回收装置的左上侧连接，所述纤维回收装置的右下侧通过连接管与水质调节罐的左侧连接，所述水质调节罐的顶端通过连接管与磁控阀配合连接有加药器，所述水质调节罐的底端设置有出水口，且出水口的出水处还设置有控制阀。
优选的，所述纤维回收装置包括第一壳体，所述第一壳体的顶端设置有进水口，所述第一壳体的内腔通过开设在第一壳体上的凹槽从上至下依次卡接有一级过滤网、二级过滤网、三级过滤网和四级过滤网，且一级过滤网、二级过滤网、三级过滤网和四级过滤网的左端均固定有挡板。
优选的，所述纤维回收装置包括第二壳体，所述第二壳体的内腔固定有筒状滤网，所述筒状滤网与第二壳体之间形成有净水通道，所述筒状滤网的内腔中心位置设置有驱动盘，所述驱动盘的内腔插接有驱动轴，所述驱动盘的外壁通过支杆均匀固定有与筒状滤网的内壁相贴合的刮板。
优选的，所述一级过滤网、二级过滤网、三级过滤网和四级过滤网的滤孔直径依次减小，且一级过滤网、二级过滤网、三级过滤网和四级过滤网与挡板的连接处均设置有密封垫。
与现有技术相比，本实用新型的有益效果是：该用于处理造纸厂污水的污水处理装置结构简单，通过污水经过格栅井初步滤除较大悬浮物后，经沉淀后通过纤维回收装置对纤维的回收，能够有效的保护该污水处理装置后续的正常处理工作，防止因为纤维过多而造成设备损坏而无法继续污水处理工作，并且，通过纤维回收设备的回收，回收后的纤维可重复利用，增加了资源利用率，降低了生产成本。
