申请日2015.11.30
公开(公告)日2016.05.18
IPC分类号C02F1/28; C02F1/58
摘要
本实用新型涉及一种不间断自交换活性焦污水处理系统，包括PLC控制器，开放式活焦处理器箱体内排列有多组由多个过滤芯排构成的过滤水总成，多组过滤水总成出水口与汇水管并联，汇水管出口与负压转子泵进水口连通，负压转子泵出水口与排水管相连，出水排入处理后的水体，高压风机通过输风管道与位于开放式活性焦水处理器底部的曝气管连通;PLC控制器信号输入端分别与每组过滤水总成中的传感器的信号端连接，PLC控制器信号输出端通过数据线分别与每组过滤水总成输出管道上的气动阀的信号端及高压风机的开关控制器信号端连接，活性焦位于开放式活性焦处理器箱体内。
权利要求书

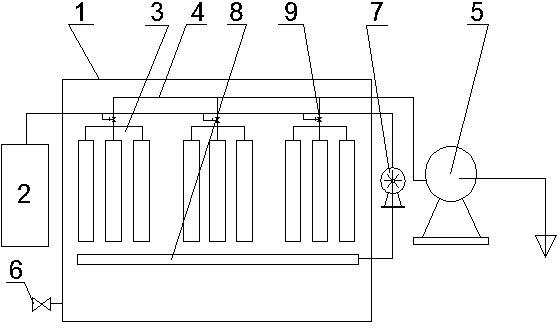

1.一种不间断自交换活性焦污水处理系统，包括PLC控制器(2)，其特征是：开放活性焦处理器箱体(1)内排列有多组由多个过滤芯排构成的过滤水总成(3)，多组过滤水总成(3)出水口与汇水管(4)并联，汇水管(4)出口与负压转子泵(5)进水口连通，负压转子泵(5)出水口与排水管相连，出水排入处理后的水体，高压风机(7)通过输风管道与位于开放式活性焦处理器箱体(1)底部的曝气管(8)连通;PLC信号输入端分别与每组过滤水总成的传感器的信号端连接，PLC控制器(2)信号输出端通过数据线分别与每组过滤水总成输出管道上的气动阀(9)的信号端及高压风机(7)的开关控制器信号端连接，活性焦位于开放式活性焦处理器箱体(1)内。
2.根据权利要求1所述的不间断自交换活性焦污水处理系统，其特征是：过滤芯排由多根过滤芯管(31)和导水管(32)构成，多根过滤芯管(31)出水端与导水管(32)并联连接。
3.根据权利要求2所述的不间断自交换活性焦污水处理系统，其特征是：过滤芯管(31)由过滤管(310)和过滤网(311)构成，过滤管(310)的管壁上布满通孔(312)，过滤管(310)一端密封、另一端为出水口，过滤网(311)包裹在过滤管壁(310)上。
4.根据权利要求3所述的不间断自交换活性焦污水处理系统，其特征是：过滤网(311)采用1000～1200目数的不锈钢网。
5.根据权利要求4所述的不间断自交换活性焦污水处理系统，其特征是：不锈钢网的网面为席型斜纹编织。
6.根据权利要求1所述的不间断自交换活性焦污水处理系统，其特征是：开放式活性焦处理器箱体(1)下部设有排水阀(6)。
7.根据权利要求1所述的不间断自交换活性焦污水处理系统，其特征是：活性焦采用80-200目。
说明书
不间断自交换活性焦污水处理系统
技术领域
本实用新型涉及一种既能够对生活污水和工业污水大流量过滤处理，又能够使粉末状活性焦自动在过滤水总成中的过滤芯管上形成活性焦过滤膜层，以实现对生活污水和工业污水的过滤处理;同时又能够自动交替实现对滤芯管上活性焦过滤膜层自动褪膜和重新覆膜，确保活性焦过滤膜过滤效能，并且又能够避免粉末状活性焦进入处理后水源的不间断自交换活性焦污水处理系统，属污水处理系统制造领域。
背景技术
CN103864167B、名称“一种连续进出料的活性碳吸附系统及其方法”，包括依次管路连接的活性碳投料装置、废水处理池和分离装置，活性碳加料装置包括活性碳储存罐1和风机2，分离装置包括回收水箱8和活性碳截留机构。活性碳截留机构包括三维旋转振动筛6和与所述振动筛连接的所述活性碳收集器7，活性碳收集器还包括脱水设施。三维旋转振动筛6设有两层网筛，上层网筛孔目较大，下层网筛孔目较小。三维旋转振动筛6还设有用于调节所述振动筛重心的摆锤，可以增大或减小三维旋转振动筛的振动幅度。废水处理池3出水口设有可调式挡板5，挡板5的数量为一个，调整挡板倾斜角度或设置高度，可用来控制废水处理池3的碳水混合物流出量。废水处理池3还包括设于所述处理池底部的曝气机4，用于使活性碳与废水充分接触而不会沉淀，更不会产生短流，详见附图5。其不足之处：一是该背景技术采用活性炭与污水混合、滤板过滤的原始处理方式，不仅处理效果差，而且为了确保活性碳不沉淀且与废水的充分接触，大功率曝气机就必须不间断地工作，不仅能耗非常大，活性碳用量大，过滤水成本高，而且大功率曝气机工作所产生的噪音非常大，直接污染环境;二是由于该背景技术活性炭与污水混合过滤采用的是常压滤板过滤，不仅过滤效率低、成本高，而且活性碳无法自动停留在废水处理池，需增加活性碳的收集、脱水装置，不仅增加了系统的制造成本和使用成本，而且活性碳的收集、脱水装置所带来的噪音对环境产生了二次污染;三是由于该系统的回收水箱设置在三维旋转振动筛之后，并且废水处理池中污水与活性碳为混合接触式处理方式，过滤由三维旋转振动筛，而三维旋转振动筛本身只具有液、固分离功能，不具污水处理的功能，因此污水与活性碳为混合接触式处理方式不仅污水处理效果差，而且无法实现大流量的污水处理，同时由于三维旋转振动筛本身无法实现对粉末状活性炭的收集，因此粉末状活性碳不可避免地流入回收水箱内。
实用新型内容
设计目的：避免背景技术中的不足之处，设计一种既能够对生活污水和工业污水大流量过滤处理，又能够使粉末状活性焦自动在过滤水总成中的过滤芯管上形成活性焦过滤膜层，以实现对生活污水和工业污水的过滤处理;同时又能够自动交替实现对活性焦过滤膜层进行褪膜和覆膜，确保活性焦过滤膜过滤效能，并且又能够避免粉末状活性焦进入处理后水源的不间断自交换活性焦污水处理系统。
设计方案：为了实现上述设计目的。1、开放式活性焦处理器的设计，是本实用新型的技术特征之一。这样设计的目的在于：一是由于开放活性焦处理器内排列有多组由多个过滤芯排构成的过滤水总成，而每个过滤排中的每一根过滤芯管由都是过滤管和过滤网构成，过滤管的管壁上布满通孔，布满通孔的过滤管壁可以满足流体的通过，而包裹在过滤管壁上过滤网采用1000～1200目数的不锈钢网，它可以将80-200目活性焦粉末全部阻隔在1000～1200目数的不锈钢网面上，使活性焦粉末无法进入过滤管内的同时，粉末状活性焦在过滤管内负压流体的作用下又在1000～1200目数的不锈钢网面上形成活性焦过滤膜层，该活性焦过滤膜层可以有效去除水体各种悬浮物和胶体物质，以及水体的色度和溶解性COD，以及水体的氨氮和部分总氮和总磷;二是由于开放式活性焦处理器内排列有多组由多个过滤芯排构成的过滤水总成，而每组过滤水总成输出管道串有气动阀及传感器，传感器用于检测过滤水总成内部的流体变化，并传输给PLC控制器，PLC控制器根据设定的值控制气动阀的开或关，当多组过滤水总成中的某一组过滤水总成中过滤芯管壁上的活性焦过滤膜层被过滤出的有害成份堵塞时，过滤水总成中的传感器(流量)将检测到的信号传输给PLC控制器，PLC控制器根据事先设定的值(流量)进行判断，当过滤水总成中过滤芯管中的过滤管内的流体值不符合所设定的值(流量减小)时，PLC控制器压指令该组过滤水总成的气动阀关闭的同时，指令高压风机工作，高压风机产生的高压气流通过位于开放式活性焦处理器底部的曝气管高压喷出来，使位于开放式活性焦处理器箱体内污水与粉末活性焦混合液在高压气流的作用下沸腾且将粘附在过滤芯管壁上的活性焦过滤膜清洗掉后，一定时间后，PLC控制器指令高压风机停止工作、指令过滤水总成输出管道上的气动阀打开，粉末活性焦再次附着在过滤水总成中的多根过滤芯管壁上形成活性焦过滤膜层，如此自动检测、清洗过滤水总成，不仅实现了对多组过滤水总成本身的不间断自动清洗，而且确保了开放式活性焦处理器的不间断工作。2、采用负压转子泵作为多组过滤水总成负压过滤污水动力源的设计，是本实用新型的技术特征之二。这样设计的目的在于：采用负压作为过滤水总成中多个过滤芯排中每个过滤芯管的动力源，它既可以使开放式活性焦处理器箱体内的粉末活性焦吸附在过滤芯管面上形成活性焦过滤膜层，实现对污水的过滤处理，又可以在活性焦过滤膜层被堵塞时，通过对负压的阻断和流体沸腾完成对过滤芯管面的清洗，使其自动快速恢复到工作状态。3、采用活性焦作为污水处理的介质的设计，是本实用新型的技术特征之三。这样设计的目的在于：活性焦由活性炭、硅藻土、珍珠岩、沸石粉、氧化钙等按照不同比例混合，其中硅藻土、珍珠岩起到助滤作用，沸石起到吸附氨氮作用、氧化钙起到去除总磷作用，活性炭起到去除色度、COD、总氮作用。
技术方案：一种不间断自交换活性焦污水处理系统，包括PLC控制器，开放式活性焦处理器箱体内排列有多组由多个过滤芯排构成的过滤水总成，多组过滤水总成出水口与汇水管并联，汇水管出口与负压转子泵进水口连通，负压转子泵出水口与排水管相连，出水排入处理后的水体，高压风机通过输风管道与位于开放式活性焦处理器底部的曝气管连通;PLC控制器信号输入端分别与每组过滤水总成中的传感器的信号端连接，PLC控制器信号输出端通过数据线分别与每组过滤水总成输出管道上的气动阀的信号端及高压风机的开关控制器信号端连接，活性焦位于开放式活性焦处理器箱体内。
本实用新型与背景技术相比，一是污水处理效率高、效果好、处理成本低，过滤含有万分之1～10的活性焦的污水，过滤速度2～5米/小时，假设活性焦处理器的过滤芯管总的表面积为1000平米，则本申请每天可以处理4.8～12万立方米的工业污水、生活污水、湖水或河水等污染水体，假设活性焦处理器的过滤芯管总的表面积为2000平米，则本申请每天可以处理9.6～24万立方米的工业污水、生活污水、湖水或河水等污染水体，浊度可以做到1NTU以下，水体透明度可达10米以上，并且能耗小，活性焦用量小，过滤水成本低，噪音小;二是污水处理方式简单、实用，不仅可以直接处理生活污水和工业废水，而且可直接对江、湖、河流、水塘、水库进行循环净化处理。
