申请日2015.11.30
公开(公告)日2016.03.30
IPC分类号B01D36/02
摘要
本实用新型属于安全工程技术领域且公开了一种油污水过滤器，包括壳体，所述壳体一端设有进水口以及另一端设有出水口，所述壳体顶部设有安全阀以及设置在安全阀一侧的排空口，所述排空口与安全阀均与壳体固定连接，所述排空口一侧设有电机以及固定设置在电机底部的电机安装座，所述电机安装座与壳体固定连接，所述电机安装座底部设有搅拌轴以及固定设置在搅拌轴底部的搅拌叶，所述搅拌轴穿过壳体与电机固定连接。本实用新型通过电机，极大的提高了去污强度，并且提高了反洗的强度，使的过滤器始终保持在高强度去污状态，该油污水过滤器过滤油污能力极强，能够满足排放要求。
权利要求书

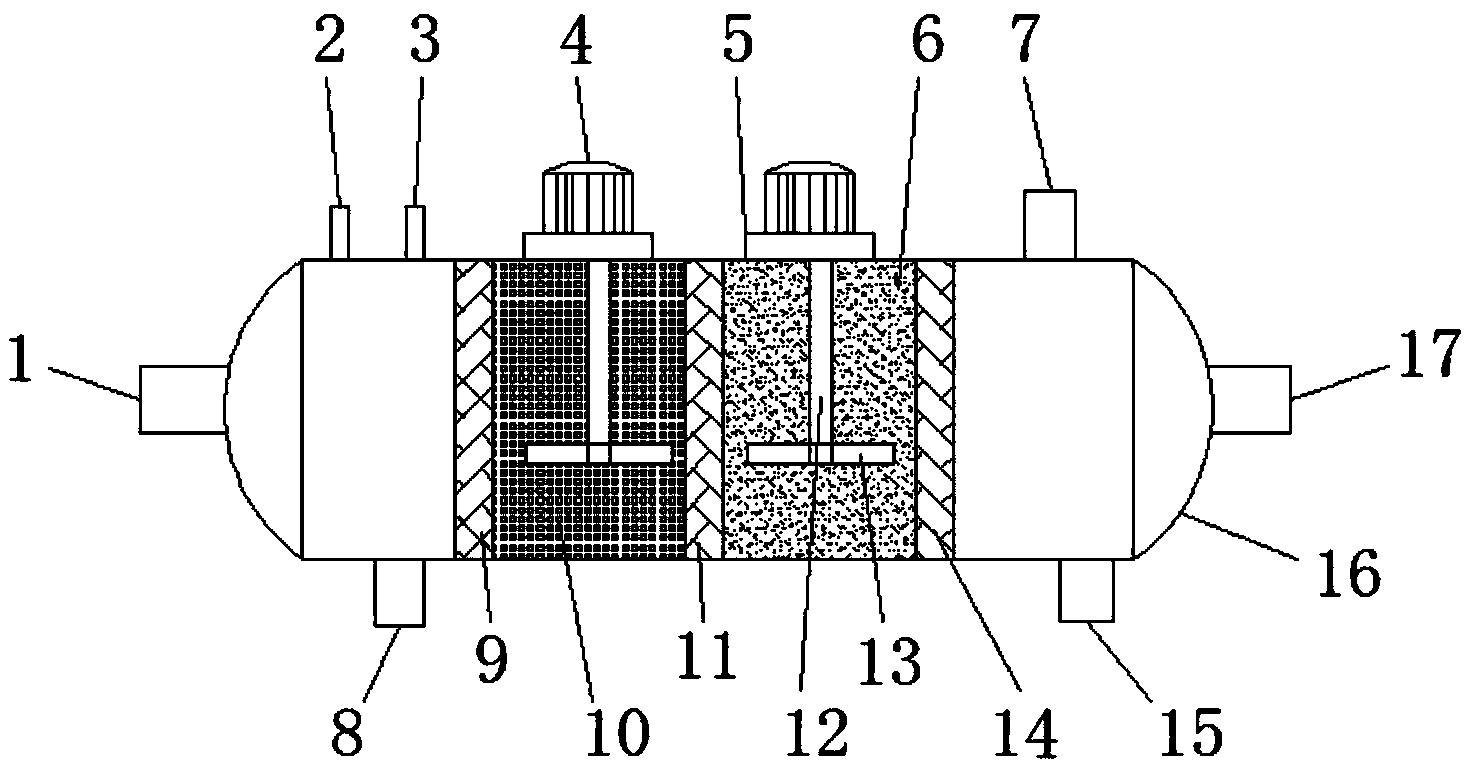

1.一种油污水过滤器，包括壳体(16)，其特征在于，所述壳体(16)一端设有进水口(1)以及另一端设有出水口(17)，所述壳体(16)顶部设有安全阀(2)以及设置在安全阀(2)一侧的排空口(3)，所述排空口(3)与安全阀(2)均与壳体(16)固定连接，所述排空口(3)一侧设有设有电机(4)以及固定设置在电机(4)底部的电机安装座(5)，所述电机安装座(5)与壳体(16)固定连接，所述电机安装座(5)底部设有搅拌轴(12)以及固定设置在搅拌轴(12)底部的搅拌叶(13)，所述搅拌轴(12)穿过壳体(16)与电机(4)固定连接，所述电机(4)设有两个，所述壳体(16)一端的底部固定设有反洗出水口(8)以及壳体(16)另一端的顶部固定设有反洗进水口(7)，所述反洗进水口(7)底侧设有出料口(15)，所述出料口(15)与壳体(16)固定连接，所述壳体(16)内部设有第一级活性炭过滤网(9)、第二级活性炭过滤网(11)和第三级活性炭过滤网(14)，所述第一级活性炭过滤网(9)与第二级活性炭过滤网(11)之间设有第一级滤料(10)，所述第三级活性炭过滤网(14)与第二级活性炭过滤网(11)之间设有第二级滤料(6)。
2.根据权利要求1所述的一种油污水过滤器，其特征在于，所 述第一级滤料(10)为泡沫滤珠。
3.根据权利要求1所述的一种油污水过滤器，其特征在于，所述第二级滤料(6)为核桃壳。
4.根据权利要求1所述的一种油污水过滤器，其特征在于，所述电机(4)分别位于第一级活性炭过滤网(9)与第二级活性炭过滤网(11)之间和第三级活性炭过滤网(14)与第二级活性炭过滤网(11)之间。
5.根据权利要求1所述的一种油污水过滤器，其特征在于，第一级活性炭过滤网(9)、第二级活性炭过滤网(11)和第三级活性炭过滤网(14)均与壳体(16)内壁固定连接。
说明书
一种油污水过滤器
技术领域
本实用新型涉及一种过滤器，具体涉及一种油污水过滤器，属于安全工程技术领域。
背景技术
多数油田都采用注水开采，在油田开采后期综合水含率可达90%以上，油井物内的水量远大于油量。这些水在气液分离、原油净化过程中与原油分离，成为含油污水。据统计，2002年中石油所属油田的污水总量己达4.97亿吨/年，2005年中石化胜利油田的污水总量约达2.6亿吨/年。随开采时间的延续，这类污水还会持续增加，是油田污水的主要来源。含油污水的排放量与日俱增，对环境的污染日趋严重，目前的油污水过滤器结构复杂，过滤效果很差，不能满足排放要求，为此，我们提出一种油污水过滤器。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种油污水过滤器，通过电机，极大的提高了去污强度，并且提高了反洗的强度，使的过滤器始终保持在高强度去污状态，该油污水过滤器过滤油污能力极强，能够满足排放要求，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种油污水过滤器，包括壳体，所述壳体一端设有进水口以及另一端设有出水口，所述壳体顶部设有安全阀以及设置在安全阀一侧的排空口，所述排空口与安全阀均与壳体固定连接，所述排空口一侧设有设有电机以及固定设置在电机底部的电机安装座，所述电机安装座与壳体固定连接，所述电机安装座底部设有搅拌轴以及固定设置在搅拌轴底部的搅拌叶，所述搅拌轴穿过壳体与电机固定连接，所述电机设有两个，所述壳体一端的底部固定设有反洗出水口以及壳体另一端的顶部固定设有反洗进水口，所述反洗进水口底侧设有出料口，所述出料口与壳体固定连接，所述壳体内部设有第一级活性炭过滤网、第二级活性炭过滤网和第三级活性炭过滤网，所述第一级活性炭过滤网与第二级活性炭过滤网之间设有第一级滤料，所述第三级活性炭过滤网与第二级活性炭过滤网之间设有第二级滤料。
作为本实用新型的一种优选技术方案，所述第一级滤料为泡沫滤 珠。
作为本实用新型的一种优选技术方案，所述第二级滤料为核桃壳。
作为本实用新型的一种优选技术方案，所述电机分别位于第一级活性炭过滤网与第二级活性炭过滤网之间和第三级活性炭过滤网与第二级活性炭过滤网之间。
作为本实用新型的一种优选技术方案，第一级活性炭过滤网、第二级活性炭过滤网和第三级活性炭过滤网均与壳体内壁固定连接。
本实用新型所达到的有益效果是：一种油污水过滤器，泡沫滤珠具有重量轻、比表面积大、吸附能力强、不破碎、孔隙率高、滤速快、脱污能力强、滤料均交、使用寿命长的优点，活性炭过滤网具有纳污能力高、耐腐蚀性强、耐温好、流量大、操作方便、使用寿命长、没有纤维脱落等诸多优点，核桃壳化学性质稳定、亲水性好、抗油浸能力强，材料来源便捷，通过电机，极大的提高了去污强度，并且提高了反洗的强度，使的过滤器始终保持在高强度去污状态，该油污水过滤器过滤油污能力极强，能够满足排放要求。
